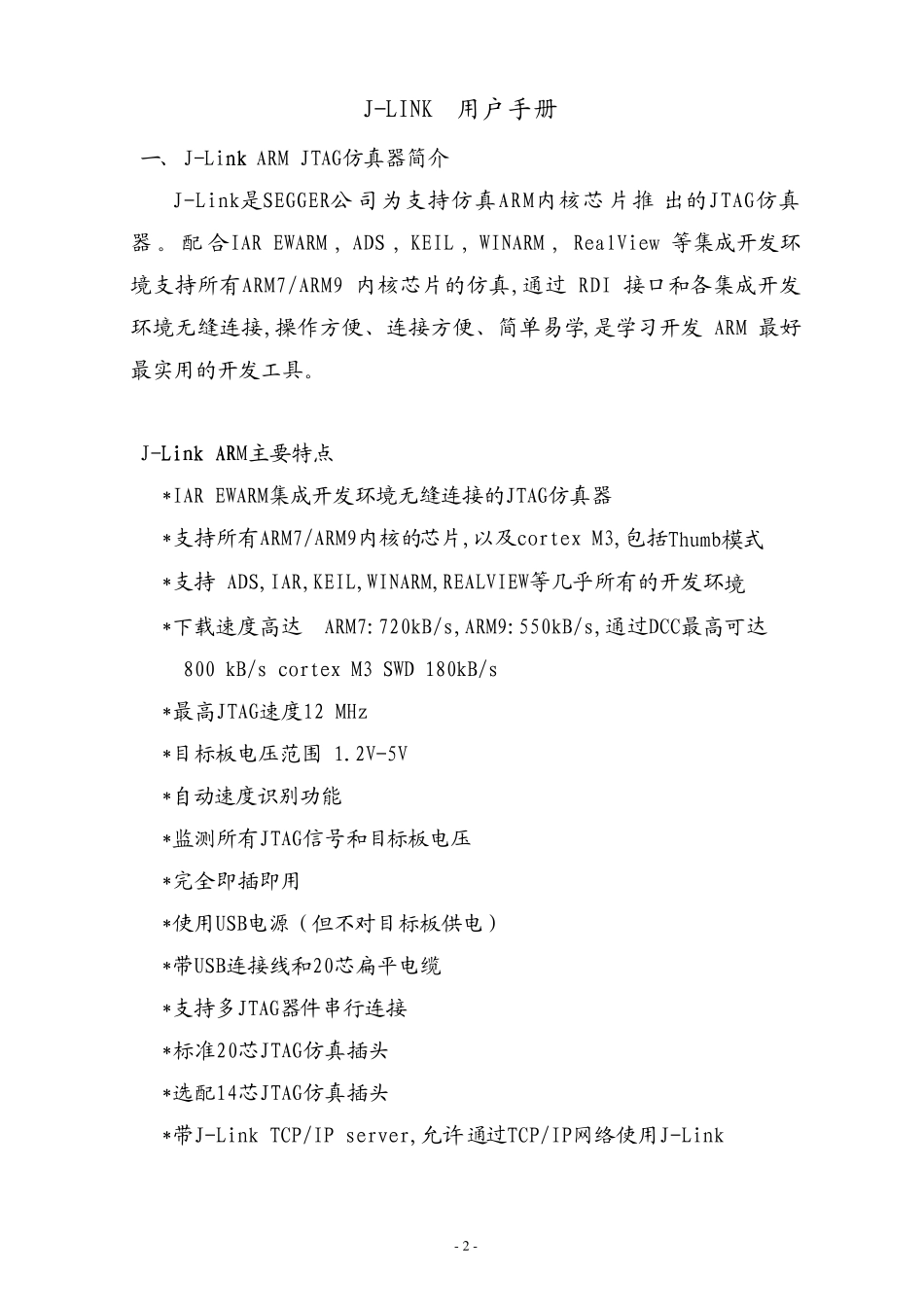

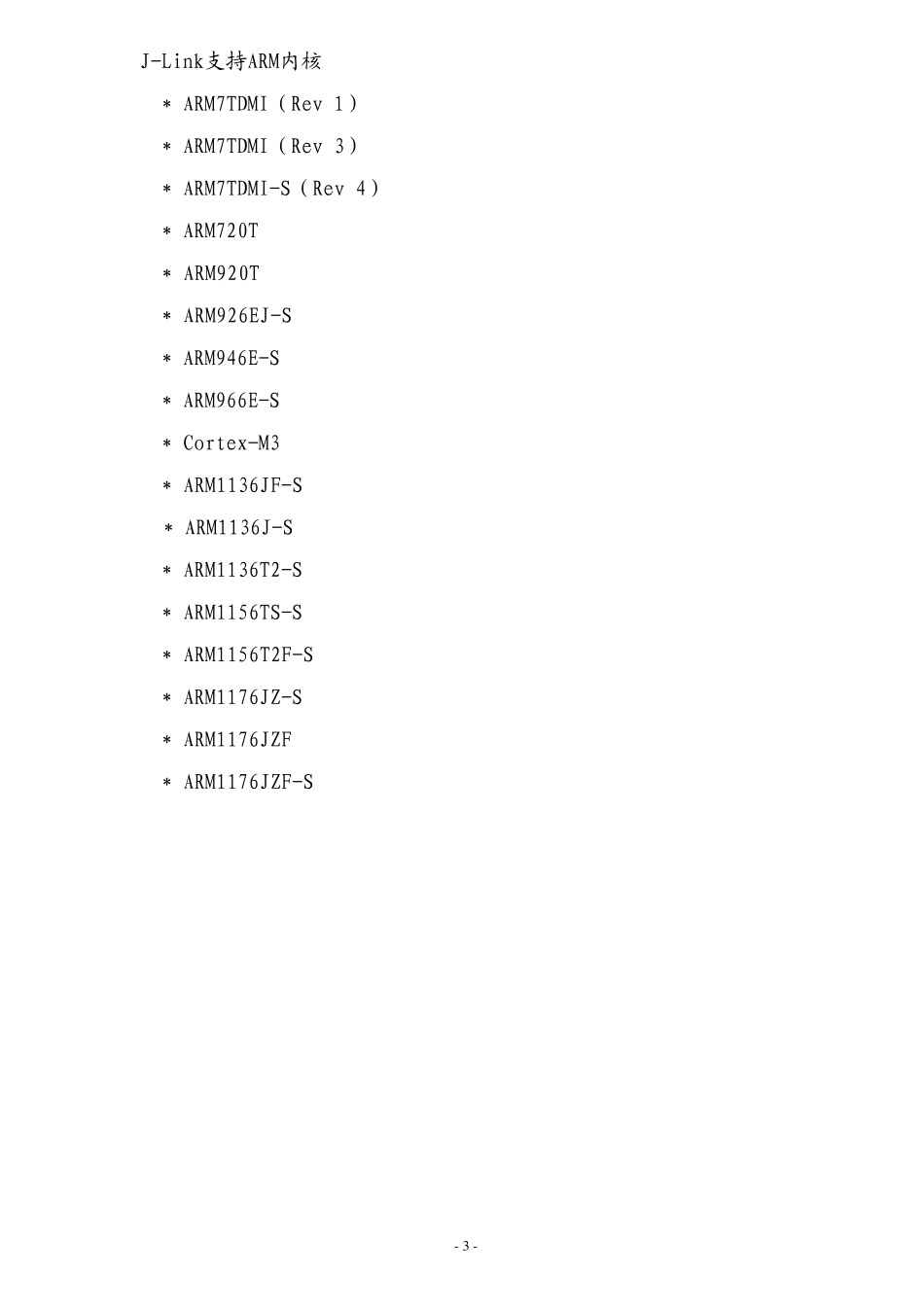

- 1 - J-lin k 用户指南 版本：RRev3.4 2020009-8- 2 - J-LINK 用户手册 一、 J-Linknk ARM JTAG仿真器简介 J-Link是SEGGER公 司为支持仿真ARM内核芯 片推 出的JTAG仿真 器 。 配 合IAR EWARM , ADS , KEIL , WINARM , RealView 等集成开发环境支持所有ARM7/ARM9 内核芯片的仿真,通过 RDI 接口和各集成开发环境无缝连接,操作方便、连接方便、简单易学,是学习开发 ARM 最好最实用的开发工具。 J-LiLinnk Ak ARRM主要特点 *IAR EWARM集成开发环境无缝连接的JTAG仿真器 *支持所有ARM7/ARM9内核的芯片,以及cortex M3,包括Thumb模式 *支持 ADS,IAR,KEIL,WINARM,REALVIEW等几乎所有的开发环境 *下载速度高达 ARM7:720kB/s,ARM9:550kB/s,通过DCC最高可达 800 kB/s cortex M3 SWD 180kB/s *最高JTAG速度12 MHz *目标板电压范围 1.2V-5V *自动速度识别功能 *监测所有JTAG信号和目标板电压 *完全即插即用 *使用USB电源（但不对目标板供电） *带USB连接线和20芯扁平电缆 *支持多JTAG器件串行连接 *标准20芯JTAG仿真插头 *选配14芯JTAG仿真插头 *带J-Link TCP/IP server,允许 通过TCP/IP网络使用J-Link - 3 - J-Link支持ARM内核 * ARM7TDMI（Rev 1） * ARM7TDMI（Rev 3） * ARM7TDMI-S（Rev 4） * ARM720T * ARM920T * ARM926EJ-S * ARM946E-S * ARM966E-S * Cortex-M3 * ARM1136JF-S * ARM1136J-S * ARM1136T2-S * ARM1156TS-S * ARM1156T2F-S * ARM1176JZ-S * ARM1176JZF * ARM1176JZF-S - 4 - 二、J-LINKLINK 驱动安装 安装驱动很简单,只要直接安装即可,默认安装,一路点击 NEXT即 可： - 5 - - 6 - 安装完成后,请插入JLINK/JLINK硬件,然后系统提示发现新硬件,请选择手动指定驱动程序位置,然后将驱动程序位置指向到JLINK驱动软件的安 装目录下的Driver文 件夹,驱动程序就在改文件夹下。 安装完成可以桌面出现两个快捷图标,J-Link ARM可以用来进行设置和测 试,下面我们看一下J-LINK的测试数据（在S3C44B0上测试） - 7 - 再看看J-LINK 的原始测 试数据： 注意 ：由于ARM7TDMI-S内核的 特殊性 ,LPC2000系列的JTAG速度最高只能达到1/6系统时钟,一般最高是4.8M,如果JTAG速度超过4.8M,J-LINK ARM将提示找不到LPC2000。这是LPC2000内核的局限 ,与JLINK无关 ！同时在 开发环境下调试 LPC2000 的时候 ,也注意...
