JUKI程序制作作业指导书2

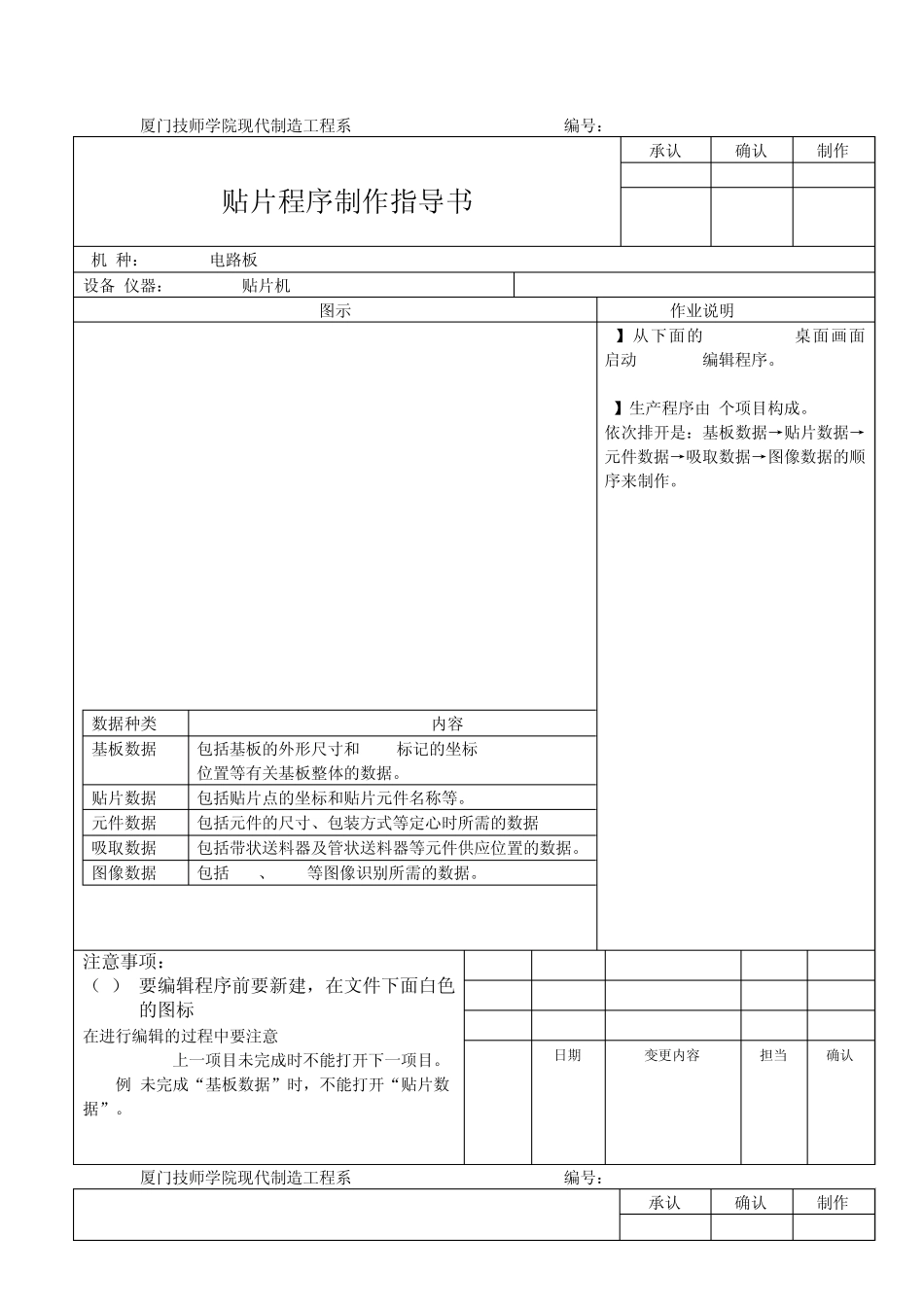

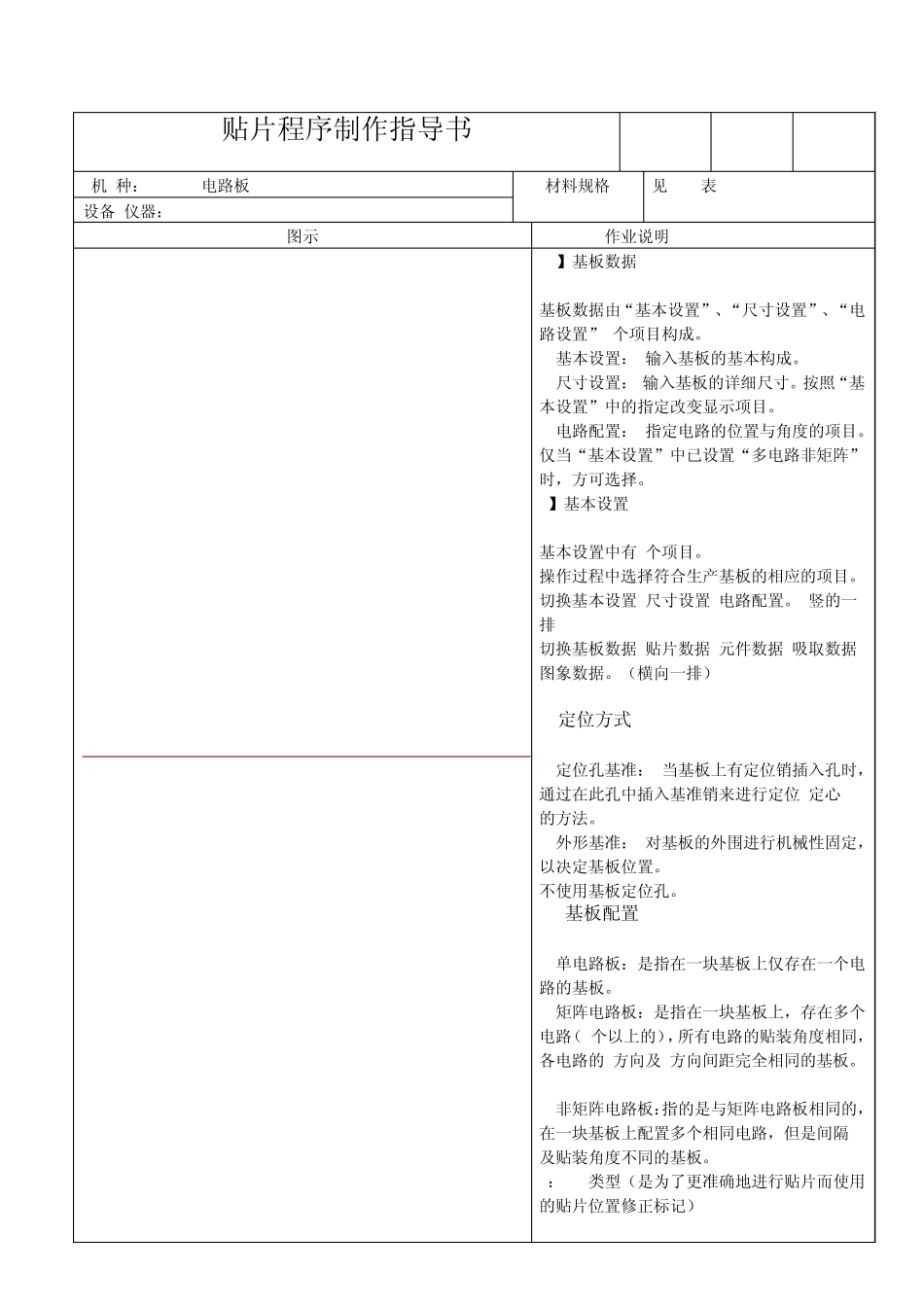

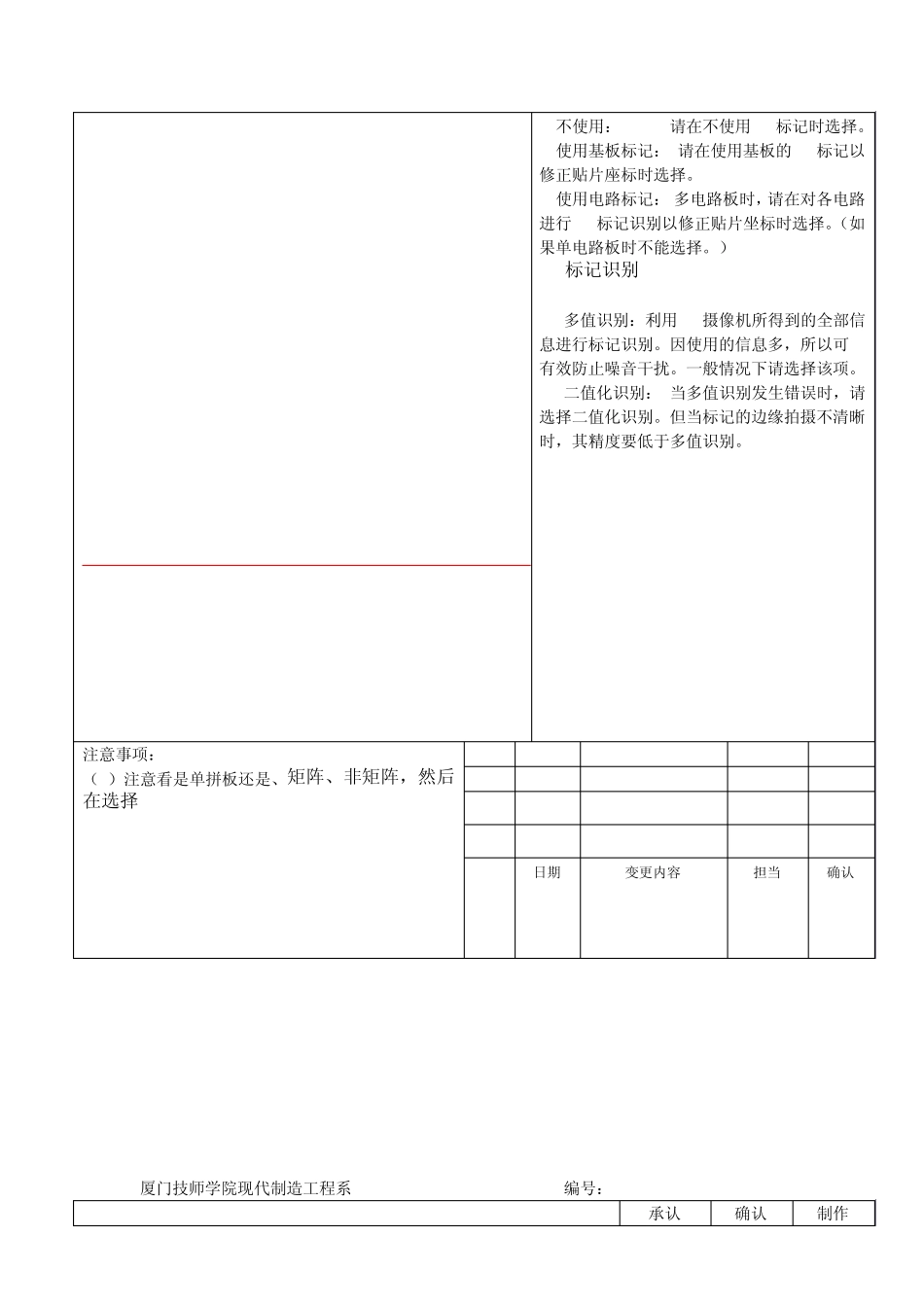

厦门技师学院现代制造工程系 编号： REV. JUKI 贴片程序制作指导书 承认 确认 制作 机 种： XXXX电路板 设备 仪器：JUKI2060贴片机 图示 作业说明 数据种类 内容 基板数据 包括基板的外形尺寸和 BOC 标记的坐标 位置等有关基板整体的数据。 贴片数据 包括贴片点的坐标和贴片元件名称等。 元件数据 包括元件的尺寸、包装方式等定心时所需的数据 吸取数据 包括带状送料器及管状送料器等元件供应位置的数据。 图像数据 包括 QFP、BGA 等图像识别所需的数据。 1】从下面的 桌面画面 启动 编辑程序。 2】生产程序由5个项目构成。 依次排开是：基板数据→贴片数据→元件数据→吸取数据→图像数据的顺序来制作。 注意事项： （1） 要编辑程序前要新建，在文件下面白色的图标 在进行编辑的过程中要注意 上一项目未完成时不能打开下一项目。 例)未完成“基板数据”时，不能打开“贴片数据”。 REV. 日期 变更内容 担当 确认 厦门技师学院现代制造工程系 编号： Rev JUKI 承认 确认 制作 贴片程序制作指导书 机 种： XXXX电路板 材料规格 见BOM表 设备 仪器： JUKI2060 图示 作业说明 3】基板数据 基板数据由“基本设置”、“尺寸设置”、“电路设置”3个项目构成。 A 基本设置： 输入基板的基本构成。 B 尺寸设置： 输入基板的详细尺寸。按照“基本设置”中的指定改变显示项目。 C 电路配置： 指定电路的位置与角度的项目。仅当“基本设置”中已设置“多电路非矩阵” 时，方可选择。 4】基本设置 基本设置中有7个项目。 操作过程中选择符合生产基板的相应的项目。 切换基本设置/尺寸设置/电路配置。(竖的一排) 切换基板数据/贴片数据/元件数据/吸取数据/图象数据。（横向一排） A:定位方式 1.定位孔基准： 当基板上有定位销插入孔时， 通过在此孔中插入基准销来进行定位(定心) 的方法。 2.外形基准： 对基板的外围进行机械性固定，以决定基板位置。 不使用基板定位孔。 B: 基板配置 1.单电路板：是指在一块基板上仅存在一个电路的基板。 2.矩阵电路板：是指在一块基板上，存在多个电路（2个以上的），所有电路的贴装角度相同，各电路的X方向及Y方向间距完全相同的基板。 3.非矩阵电路板：指的是与矩阵电路板相同的，在一块基板上配置多个相同电路，但是间隔 及贴装角度不同的基板。 C：BOC类型（是为了更准确地进行贴片而使用的贴片位置修正标记） 1....
