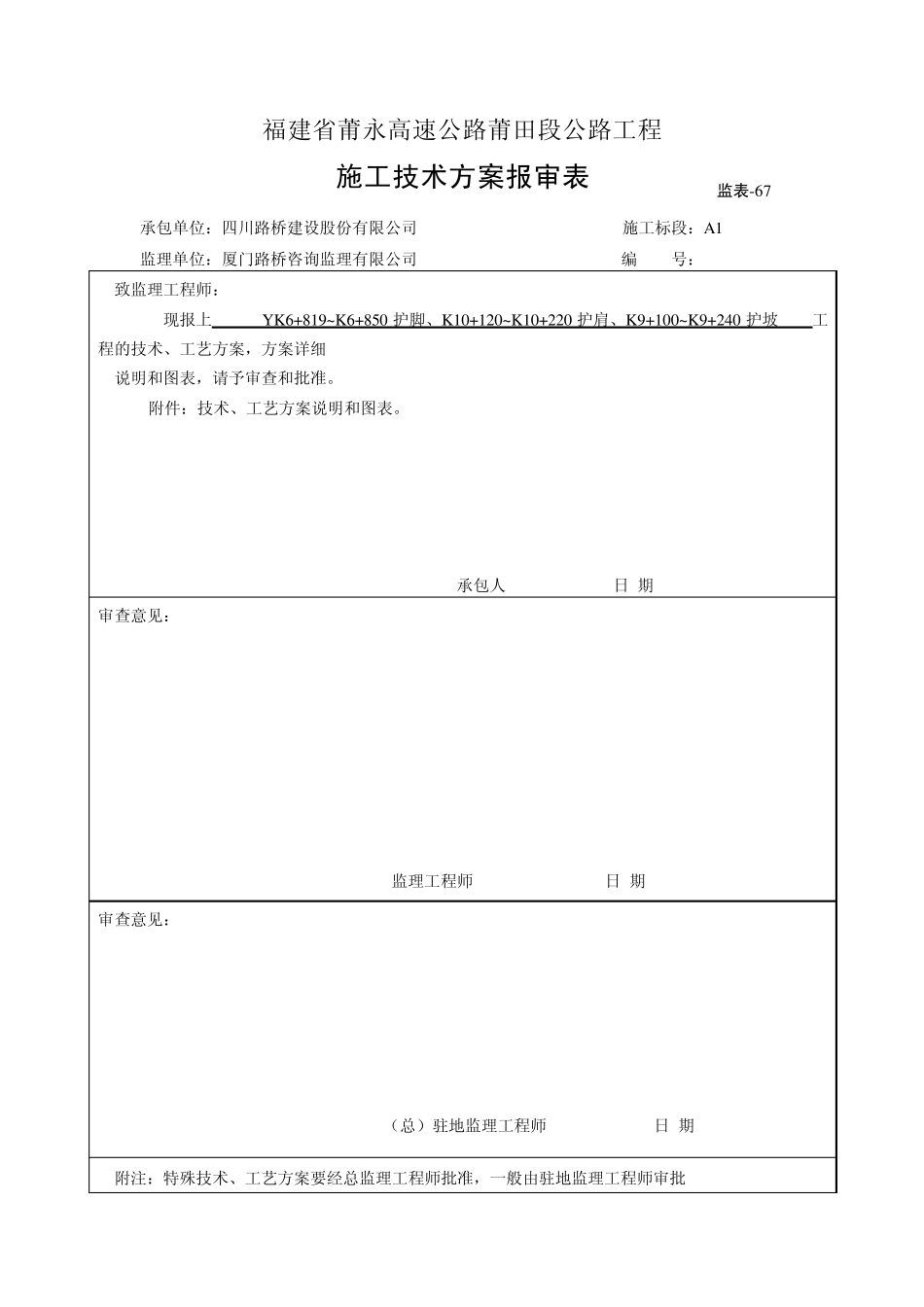

福建省莆永高速公路莆田段公路工程 施工技术方案报审表 监表-67 承包单位：四川路桥建设股份有限公司 施工标段：A1 监理单位：厦门路桥咨询监理有限公司 编 号： 致监理工程师： 现报上 YK6+819~K6+850 护脚、K10+120~K10+220 护肩、K9+100~K9+240 护坡 工程的技术、工艺方案，方案详细 说明和图表，请予审查和批准。 附件：技术、工艺方案说明和图表。 承包人 日 期 审查意见： 监理工程师 日 期 审查意见： （总）驻地监理工程师 日 期 附注：特殊技术、工艺方案要经总监理工程师批准，一般由驻地监理工程师审批 一、工程概况 K6+819~K6+850护脚采用 M7.5浆砌片石砌筑；K10+120~K10+220左右侧采用 I型护肩，墙身用 C20砼浇筑而成，其护肩端墙采用 M7.5浆砌片石砌筑；K9+100~K9+240左侧沿池塘路段，采用 M7.5浆砌片石护坡。 护脚、护肩、护坡工程数量表 序号 工程项目 单位 设计数量 备注 1 M7.5浆砌片石 m3 1114.9 2 C20砼 m3 345 3 HBP235钢筋 m3 580 4 HRB235钢筋 m3 12531 5 开挖土方 m3 1458.7 6 砂砾垫层 m3 219 二、施工组织设计 一、施工进度计划安排 护脚、护肩、护坡计划从 2010年 6月 10日开始，至 2010年 8月 12日结束，共 63天。 二、施工目标 （一）、质量目标：工程一次验收合格率达100%； （二）、安全目标：杜绝重大安全事故，年负伤率控制在0.5%以下。 三、施工方案及施工方法 （1）护坡 1、浆砌片石护坡坡比为 1：0.75，砌筑厚度为 40cm厚，其块石强度≥30MPa，护坡采用 M7.5水泥砂浆砌筑。伸缩缝:宽 20mm，内填沥青麻筋。其与挡土墙做法基本一致。 2、浆砌片石工艺流程： 施工准备→定位测量→砌筑→安放泄水管→勾缝→养护 3、测量放样、高程及坡度进行控制 用全站仪控制需要浆砌石中线，边线，用水准仪控制浆砌石区域的高程及坡度的变化,在浆砌石施工时，测量人员随时对浆砌石的高程及坡度进行控制。 4、勾缝应在浆砌石砌筑施工 24h以后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的 2倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。勾缝的砂浆必须单独拌制，严禁与砌体砂浆混用，勾缝的砂浆用标号M7、5进行填缝，要求勾缝砂浆采用细砂和较小的水灰比，其灰砂比控制在 1：1～1：2之间。勾缝应保持块石砌合的自然接缝。 当勾缝完成和砂浆初凝后，砌体表面应刷洗干净，在养护期间应经常洒水，使砌体保持...
