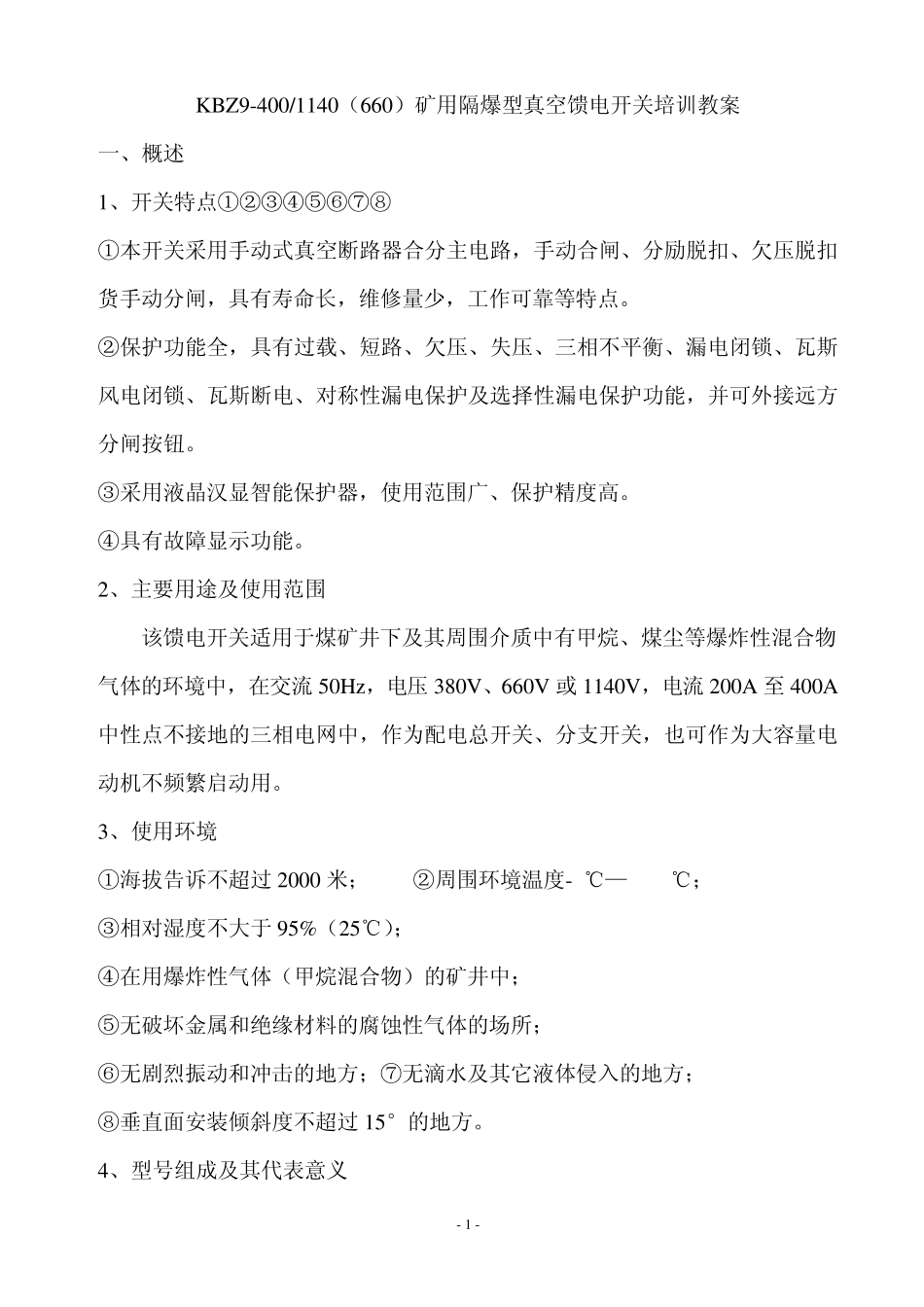

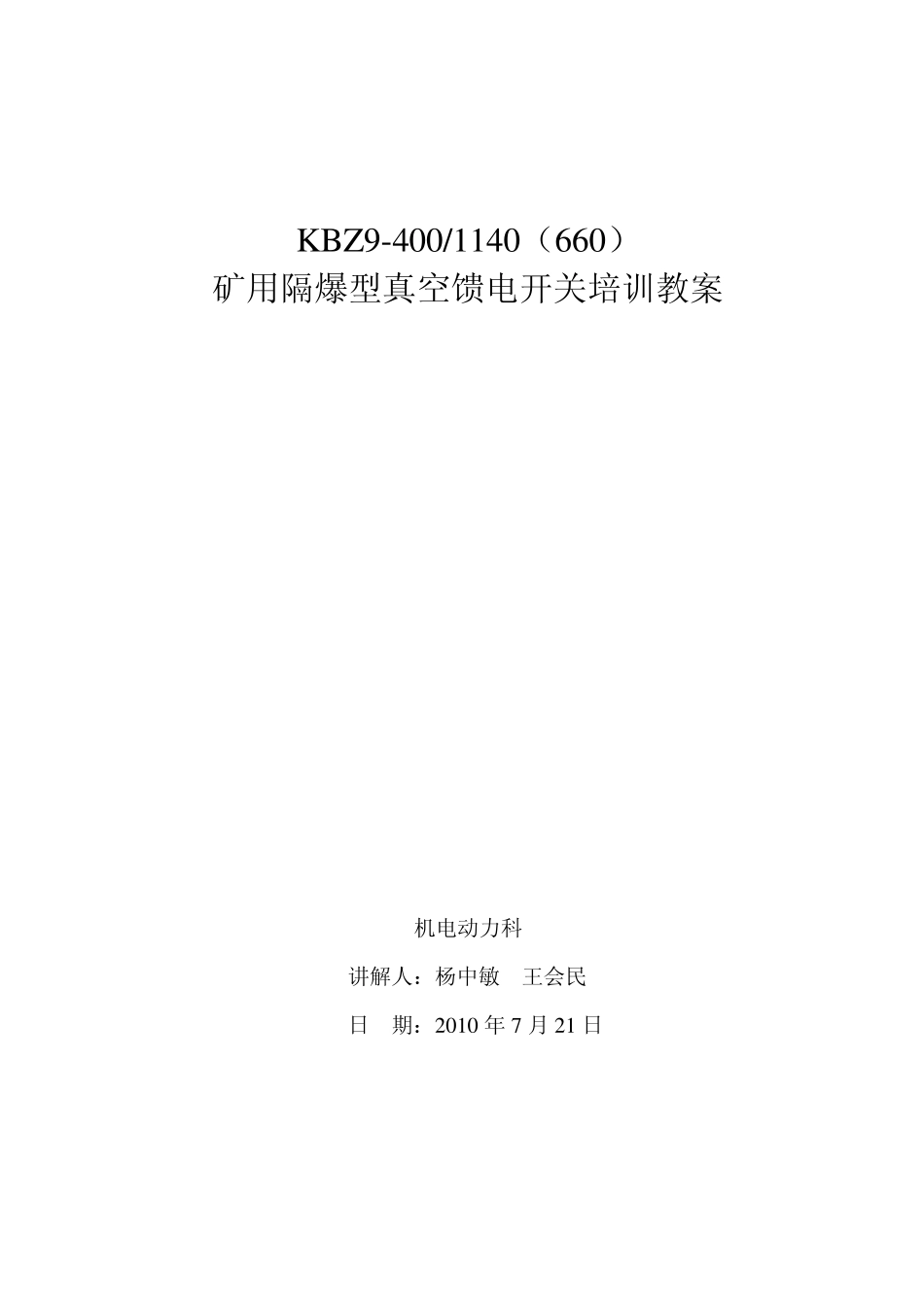

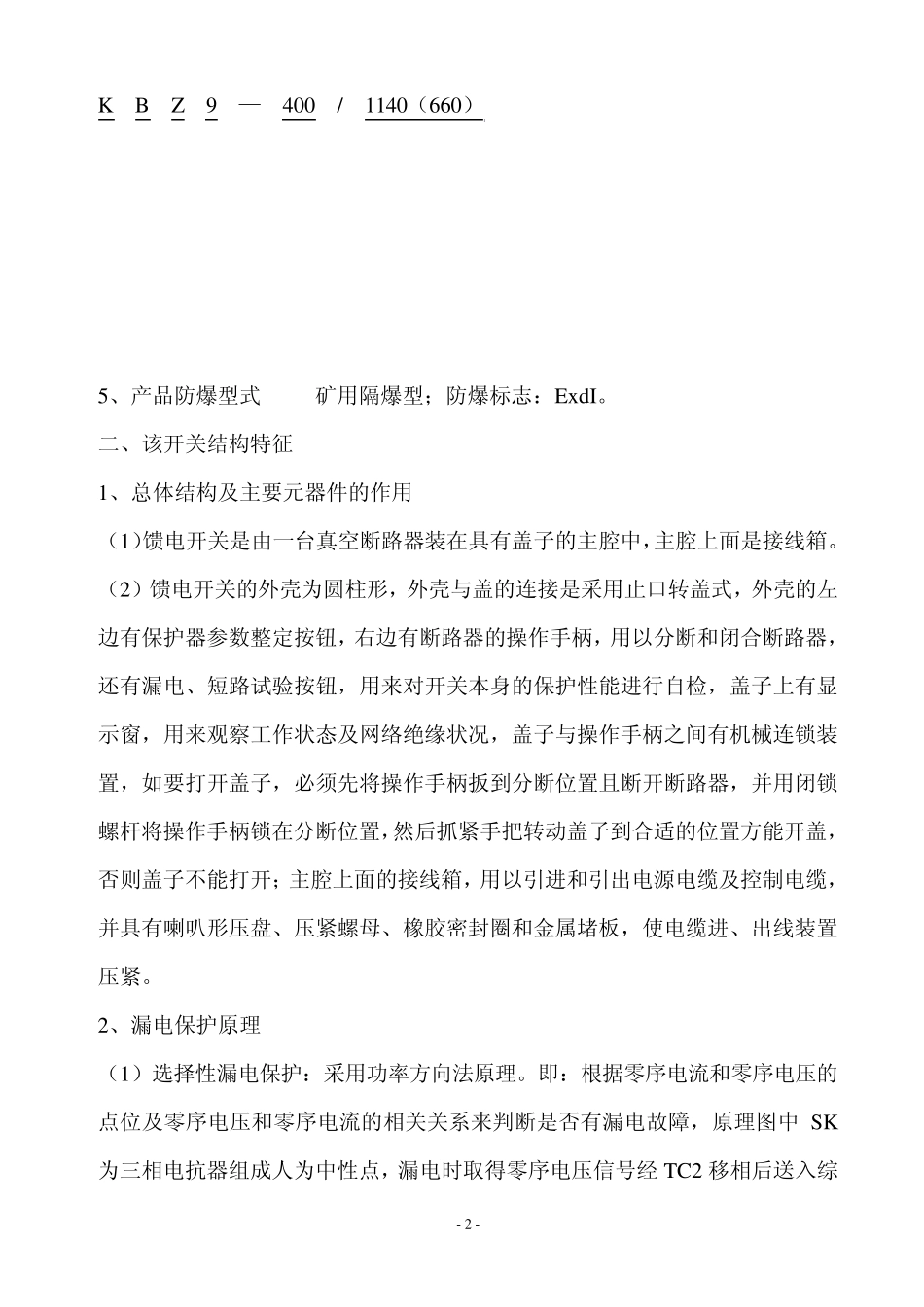

KBZ9-400/1140（660） 矿用隔爆型真空馈电开关培训教案 机电动力科 讲解人：杨中敏 王会民 日 期：2010 年 7 月 21 日 - 1 - KBZ9-400/1140（660）矿用隔爆型真空馈电开关培训教案 一、概述 1、开关特点①②③④⑤⑥⑦⑧ ①本开关采用手动式真空断路器合分主电路，手动合闸、分励脱扣、欠压脱扣货手动分闸，具有寿命长，维修量少，工作可靠等特点。 ②保护功能全，具有过载、短路、欠压、失压、三相不平衡、漏电闭锁、瓦斯风电闭锁、瓦斯断电、对称性漏电保护及选择性漏电保护功能，并可外接远方分闸按钮。 ③采用液晶汉显智能保护器，使用范围广、保护精度高。 ④具有故障显示功能。 2、主要用途及使用范围 该馈电开关适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压 380V、660V 或1140V，电流200A 至400A中性点不接地的三相电网中，作为配电总开关、分支开关，也可作为大容量电动机不频繁启动用。 3、使用环境 ①海拔告诉不超过 2000 米； ②周围环境温度-5℃— +40℃； ③相对湿度不大于 95%（25℃）； ④在用爆炸性气体（甲烷混合物）的矿井中； ⑤无破坏金属和绝缘材料的腐蚀性气体的场所； ⑥无剧烈振动和冲击的地方；⑦无滴水及其它液体侵入的地方； ⑧垂直面安装倾斜度不超过 15°的地方。 4、型号组成及其代表意义 - 2 - K B Z 9 — 400 / 1140（660） 5、产品防爆型式 矿用隔爆型；防爆标志：ExdI。 二、该开关结构特征 1、总体结构及主要元器件的作用 （1）馈电开关是由一台真空断路器装在具有盖子的主腔中，主腔上面是接线箱。 （2）馈电开关的外壳为圆柱形，外壳与盖的连接是采用止口转盖式，外壳的左边有保护器参数整定按钮，右边有断路器的操作手柄，用以分断和闭合断路器，还有漏电、短路试验按钮，用来对开关本身的保护性能进行自检，盖子上有显示窗，用来观察工作状态及网络绝缘状况，盖子与操作手柄之间有机械连锁装置，如要打开盖子，必须先将操作手柄扳到分断位置且断开断路器，并用闭锁螺杆将操作手柄锁在分断位置，然后抓紧手把转动盖子到合适的位置方能开盖，否则盖子不能打开；主腔上面的接线箱，用以引进和引出电源电缆及控制电缆，并具有喇叭形压盘、压紧螺母、橡胶密封圈和金属堵板，使电缆进、出线装置压紧。 2、漏电保护原理 （1）选择性漏电保护：采用功率方向法原理。即：根据零序电流和零序电压的点位及零序...
