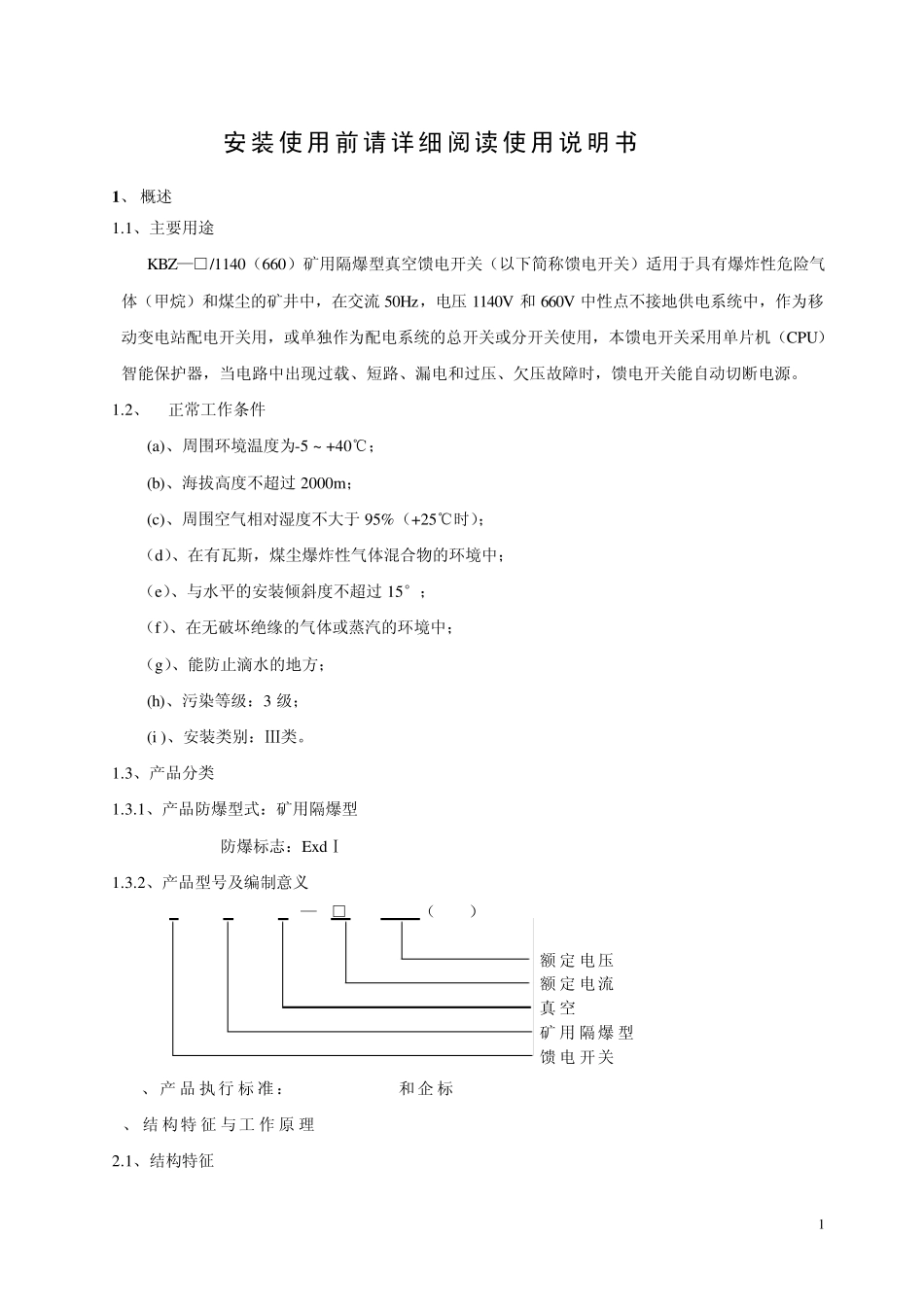

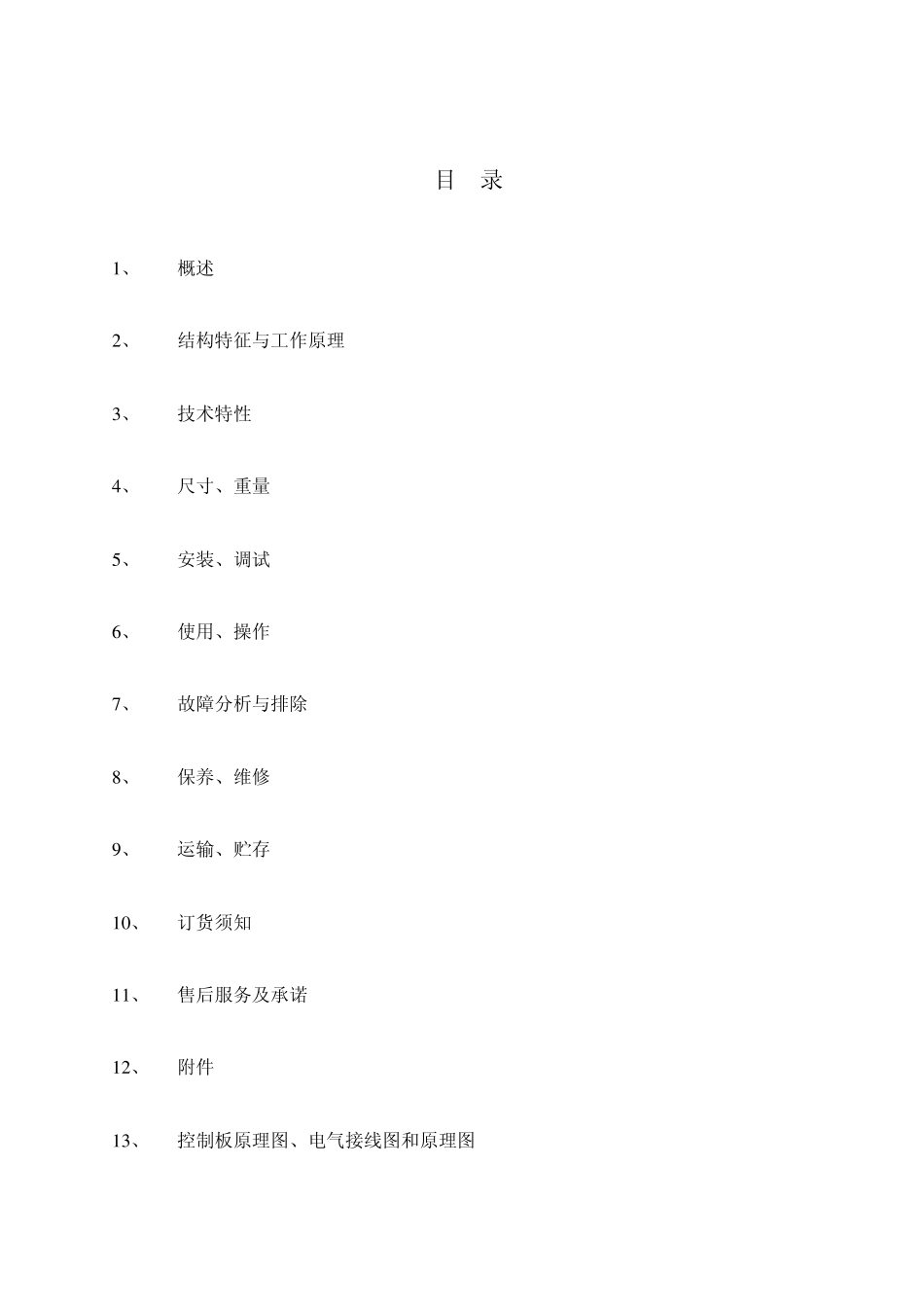

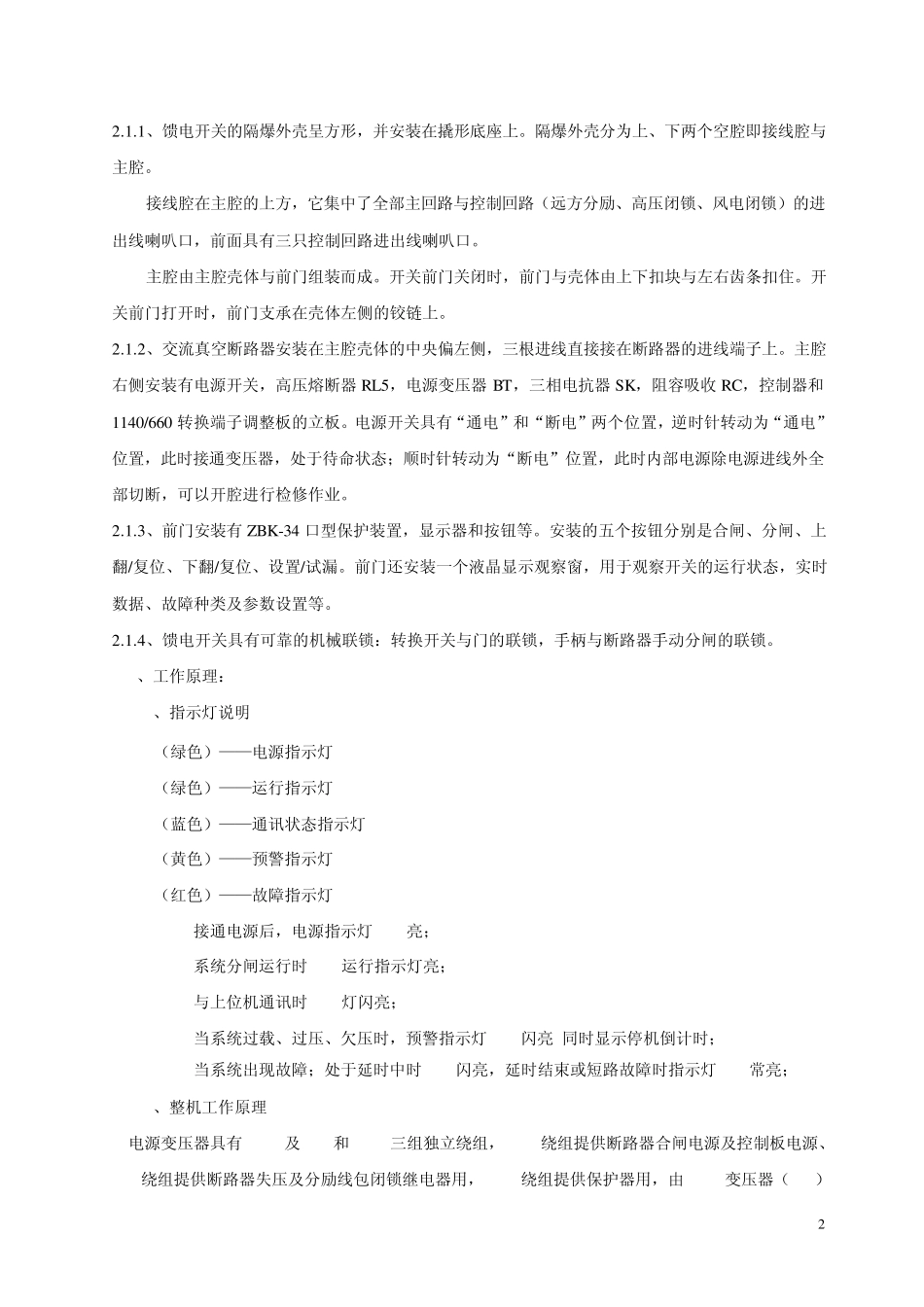

目 录 1 、 概述 2 、 结构特征与工作原理 3 、 技术特性 4 、 尺寸、重量 5 、 安装、调试 6 、 使用、操作 7 、 故障分析与排除 8 、 保养、维修 9 、 运输、贮存 1 0 、 订货须知 1 1 、 售后服务及承诺 1 2 、 附件 1 3 、 控制板原理图、电气接线图和原理图 1 安装使用前请详细阅读使用说明书 1 、 概述 1.1、主要用途 KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V 和660V 中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。 1.2、 正常工作条件 (a)、周围环境温度为-5 ~ +40℃； (b)、海拔高度不超过2000m； (c)、周围空气相对湿度不大于95%（+25℃时）； （d）、在有瓦斯，煤尘爆炸性气体混合物的环境中； （e）、与水平的安装倾斜度不超过15°； （f）、在无破坏绝缘的气体或蒸汽的环境中； （g）、能防止滴水的地方； (h)、污染等级：3 级； (i )、安装类别：Ⅲ类。 1.3、产品分类 1.3.1、产品防爆型式：矿用隔爆型 防爆标志：ExdⅠ 1.3.2、产品型号及编制意义 K B Z — □ / 1140（660） 额 定 电压 额 定 电流 真空 矿用隔爆型 馈电开关 1.4、产 品 执行 标 准： MT871-2000和企 标 Q/PHD 018-2007 2、结 构特 征 与工作原 理 2.1、结构特征 2 2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。隔爆外壳分为上、下两个空腔即接线腔与主腔。 接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。 主腔由主腔壳体与前门组装而成。开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。开关前门打开时，前门支承在壳体左侧的铰链上。 2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。主腔右侧安装有电源开关，高压熔断器 RL5，电源变压器 BT，三相电抗器 SK，阻容吸收 RC，控制器和1140/660 转换端子调整板的立板。电源开关具有“通电”和“断电”两个位置，逆时针转动为“通电”位置，此时接通变压器，处于待命状态；顺时...
