KepWare_OPC文件测试及异常处理

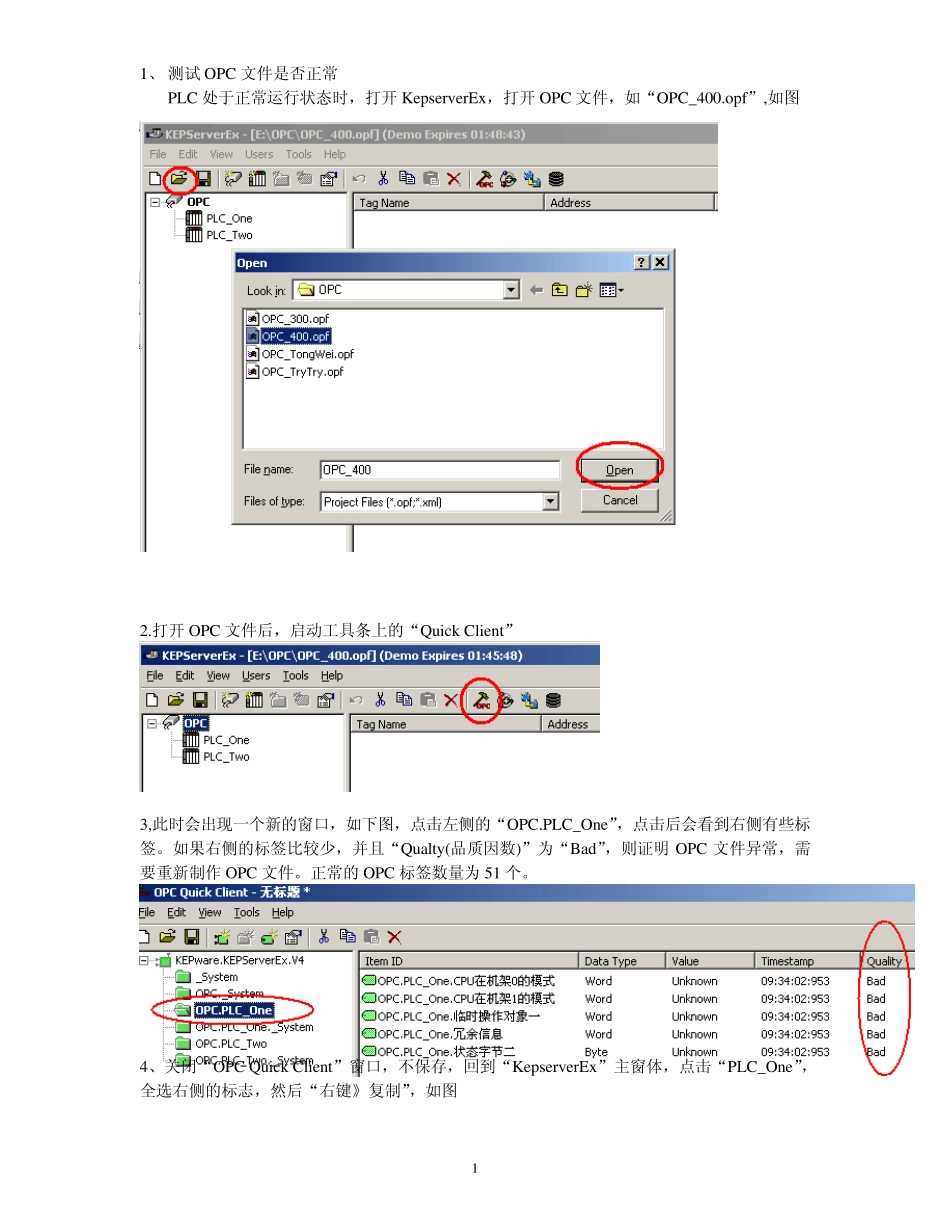

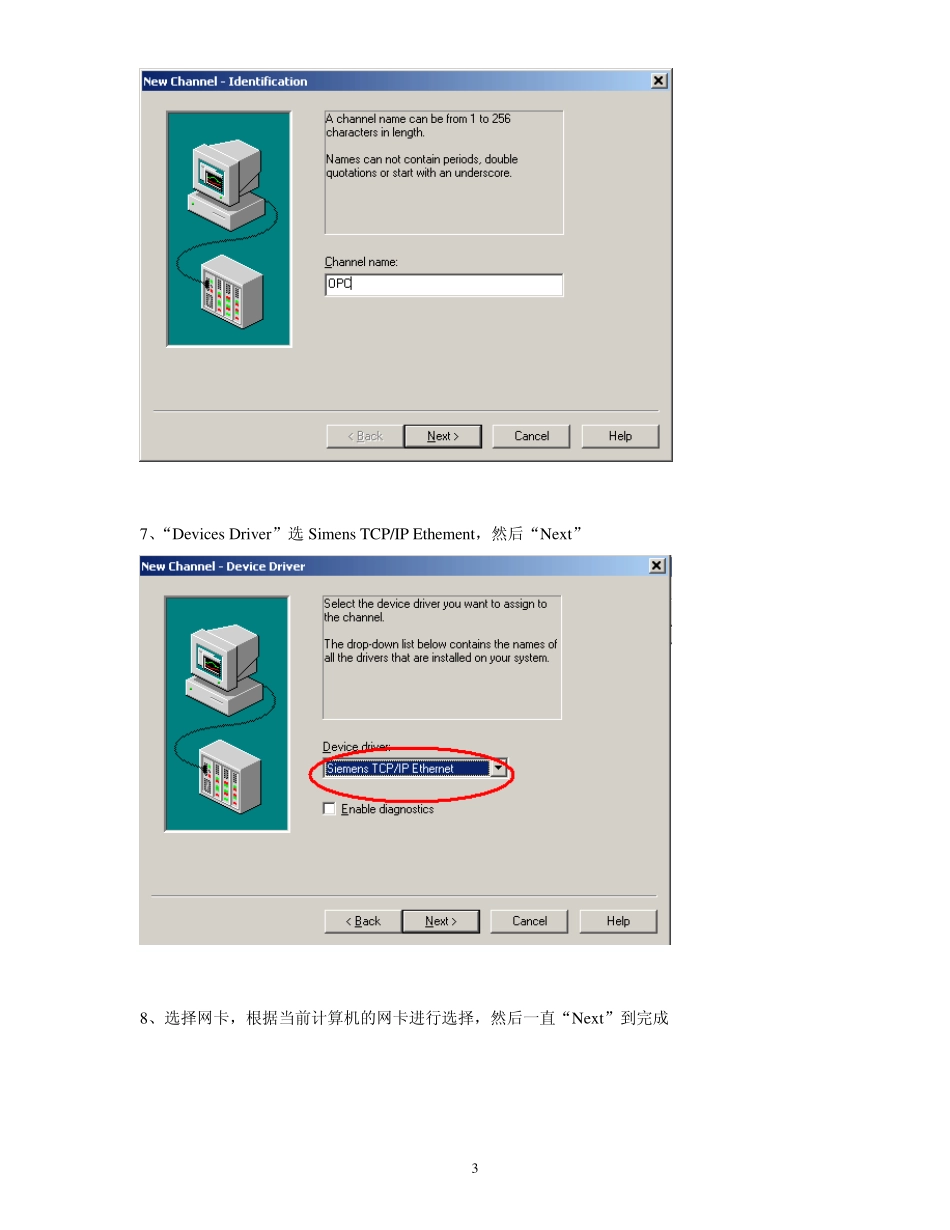

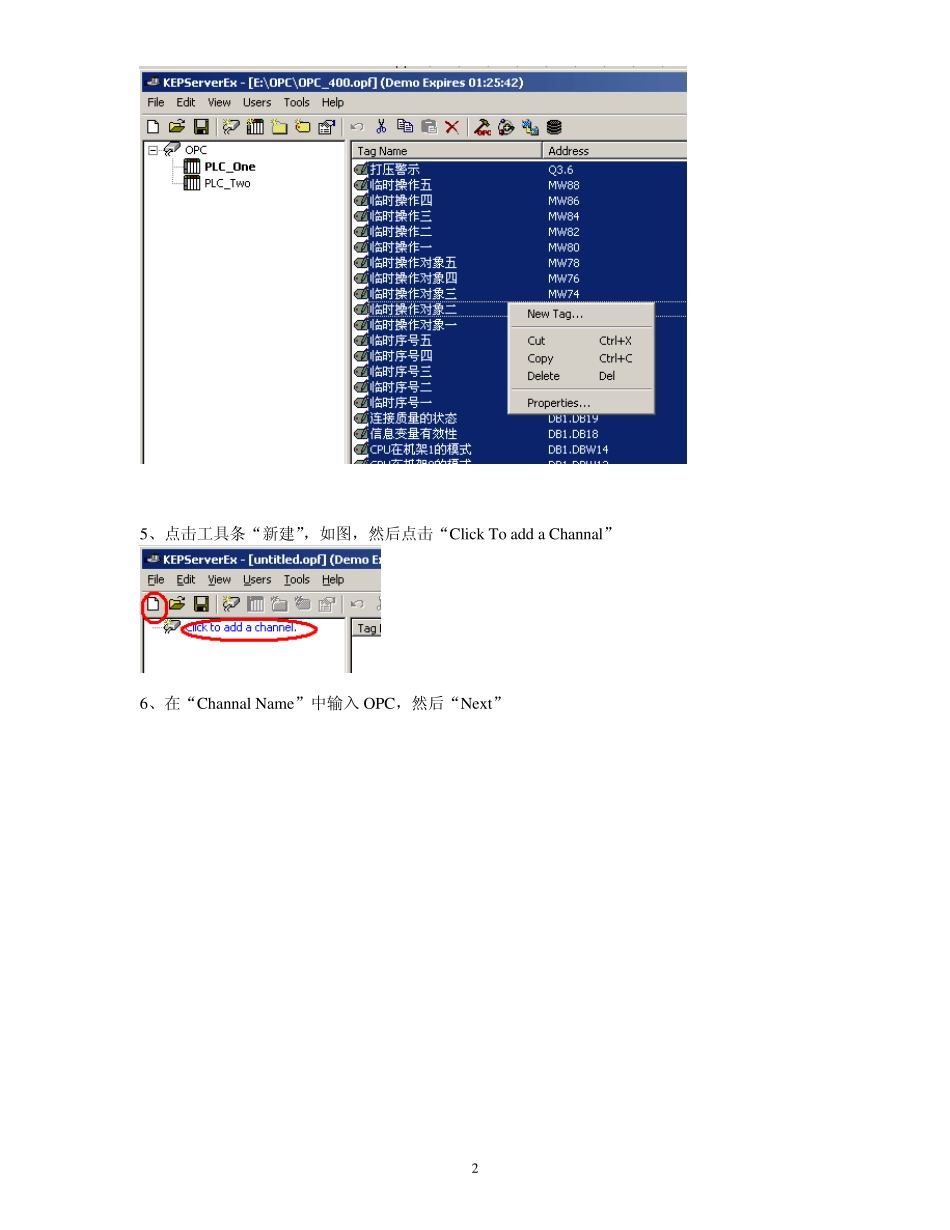

1 1、 测试OPC 文件是否正常 PLC 处于正常运行状态时，打开Kepserv erEx ，打开OPC 文件，如“OPC_400.opf”,如图 2.打开OPC 文件后，启动工具条上的“Qu ick Client” 3,此时会出现一个新的窗口，如下图，点击左侧的“OPC.PLC_One”，点击后会看到右侧有些标签。如果右侧的标签比较少，并且“Qu alty (品质因数)”为“Bad”，则证明 OPC 文件异常，需要重新制作 OPC 文件。正常的 OPC 标签数量为 51 个。 4、关闭“OPC Qu ick Client”窗口，不保存，回到“Kepserv erEx ”主窗体，点击“PLC_One”，全选右侧的标志，然后“右键》复制”，如图 2 5、点击工具条“新建”，如图，然后点击“Click To add a Channal” 6、在“Channal Name”中输入 OPC，然后“Nex t” 3 7、“Dev ices Driv er”选 Simens TCP/IP Ethement，然后“Nex t” 8、选择网卡，根据当前计算机的网卡进行选择，然后一直“Nex t”到完成 4 9、建完后出现如下画面，点击“Click add Dev ice” 10、输入设备名 PLC_One，严格注意大小写，然后“Nex t” 5 11、选择PLC 类型，如果是300 系列Plc，选“S7-300”；如果是400 系列PLC，选“S7-400”，然后 Nex t 12、输入 PLC_One 的 IP 地址：192.168.1.101，然后 Nex t 13、一直 Nex t，直到出现如下窗口，300 的 CPU 直接 Nex t，400 的 PLC_One 设置为 Rack＝0,CPUslot＝3,然后一直 Nex t 到完成 6 14、在右侧的窗口中点击“粘贴”，看见所有标签已经粘贴到右侧窗口中 15、接下来添加 PLC_Two,在左侧的OPC 上点击右键》“New Device” 16、Device Name 为 PLC_Two,注意大小写，然后 Next 7 17、选PLC 类型和实际保持一致，如果是300 系列Plc，选“S7-300”；如果是400 系列PLC，选“S7-400”，然后 Next 18、输入 PLC_Two 的 IP 地址：192.168.1.102，然后 Next 8 19、一直Next，直到出现如下窗口，PLC_Two 设置为Rack＝1,CPUslot＝3,然后一直Next 到完成 20、在右侧的窗口中点击“粘贴”，看见所有标签已经粘贴到右侧窗口中 9 21、保存该OPC 文件，例如存为“OPC400.opf”，禁止使用中文名 22、保存完后点击“Tools”中的“Options” 10 23、在“General”页中设置默认项目，即刚刚保存的那个项目路径 24、在“View ”页面中，把两个勾都选上 11 25、在“Serv ice”页中，把勾选上，然后点击“OK”，完成整个重建过程 26、按照 1－3 步进行测试，看是否正常
