KLDY囊式定压补水装置、落地式膨胀水箱说明书

KLDY囊式定压补水装置、落地式膨胀水箱说明书_第1页
1/8

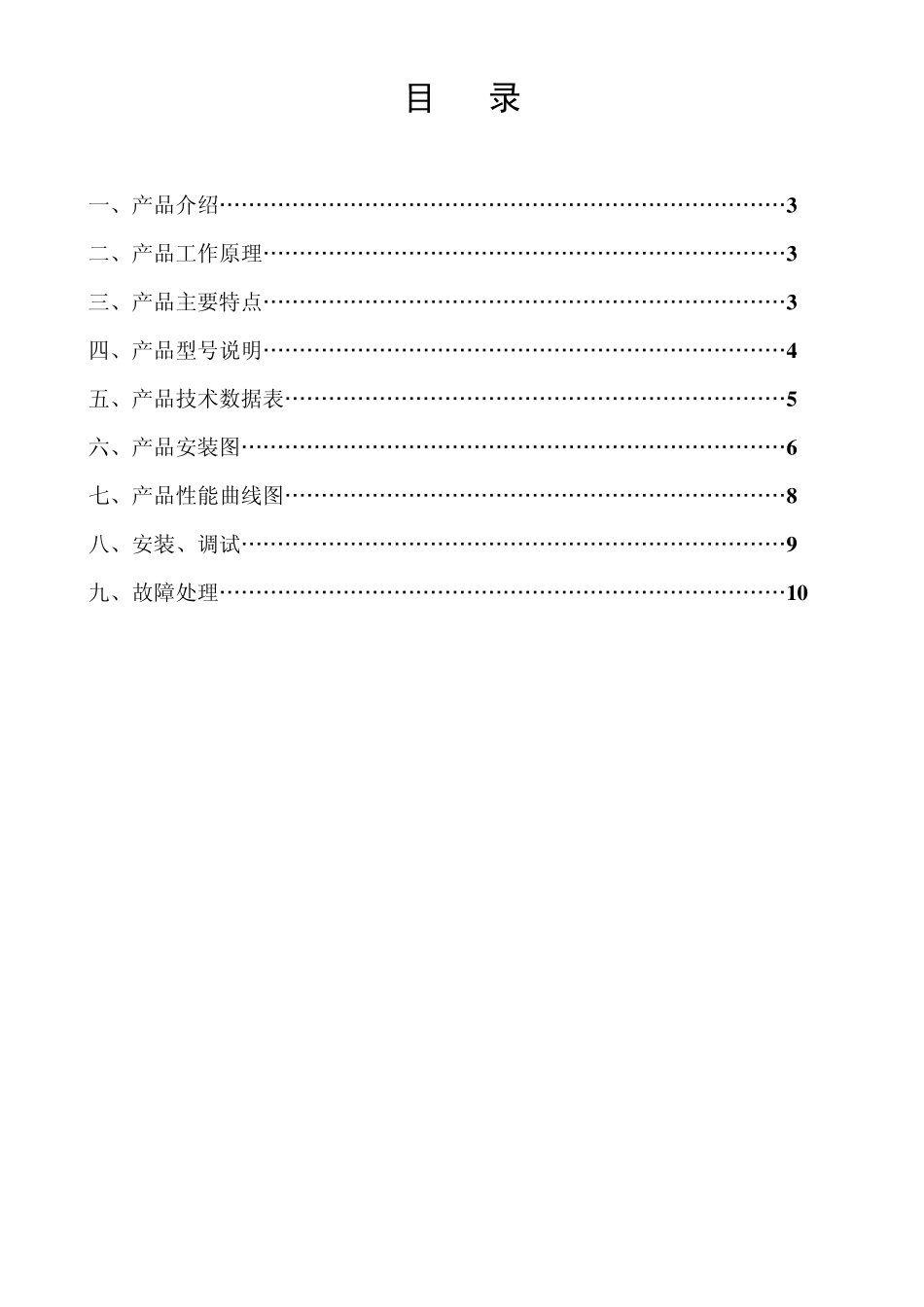

KLDY囊式定压补水装置、落地式膨胀水箱说明书_第2页
2/8

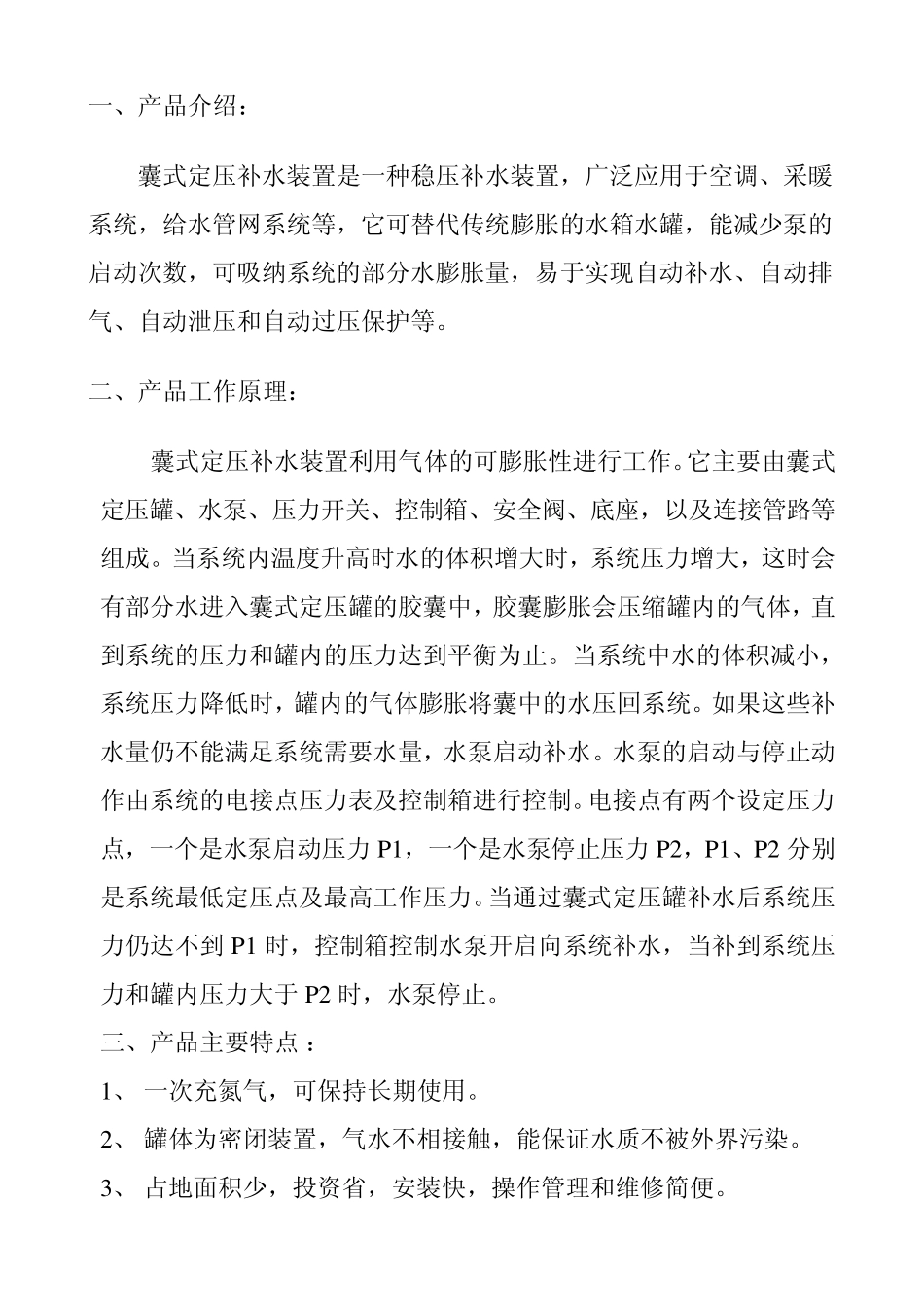

KLDY囊式定压补水装置、落地式膨胀水箱说明书_第3页
3/8
KLDY囊式定压补水装置 操作使用说明书 武汉市康伦给排水工程有限公司研制 目 录 一、产品介绍……………………………………………………………………3 二、产品工作原理………………………………………………………………3 三、产品主要特点………………………………………………………………3 四、产品型号说明………………………………………………………………4 五、产品技术数据表……………………………………………………………5 六、产品安装图…………………………………………………………………6 七、产品性能曲线图……………………………………………………………8 八、安装、调试…………………………………………………………………9 九、故障处理……………………………………………………………………1 0 一、产品介绍: 囊式定压补水装置是一种稳压补水装置,广泛应用于空调、采暖系统,给水管网系统等,它可替代传统膨胀的水箱水罐,能减少泵的启动次数,可吸纳系统的部分水膨胀量,易于实现自动补水、自动排气、自动泄压和自动过压保护等。 二、产品工作原理: 囊式定压补水装置利用气体的可膨胀性进行工作。它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座,以及连接管路等组成。当系统内温度升高时水的体积增大时,系统压力增大,这时会有部分水进入囊式定压罐的胶囊中,胶囊膨胀会压缩罐内的气体,直到系统的压力和罐内的压力达到平衡为止。当系统中水的体积减小,系统压力降低时,罐内的气体膨胀将囊中的水压回系统。如果这些补水量仍不能满足系统需要水量,水泵启动补水。水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。电接点有两个设定压力点,一个是水泵启动压力 P1,一个是水泵停止压力 P2,P1、P2 分别是系统最低定压点及最高工作压力。当通过囊式定压罐补水后系统压力仍达不到 P1 时,控制箱控制水泵开启向系统补水,当补到系统压力和罐内压力大于 P2 时,水泵停止。 三、产品主要特点 : 1、 一次充氮气,可保持长期使用。 2、 罐体为密闭装置,气水不相接触,能保证水质不被外界污染。 3、 占地面积少,投资省,安装快,操作管理和维修简便。 4 、 省去建筑物内的高位水箱,节约结构投资。 5 、 水罐起缓冲作用,可消除对管网的水锤影响。 6 、 自动控制、运行可靠。 7 、调节系统水体由于温度波动而引起的膨胀及收缩──胀缩。 8 、使系...
