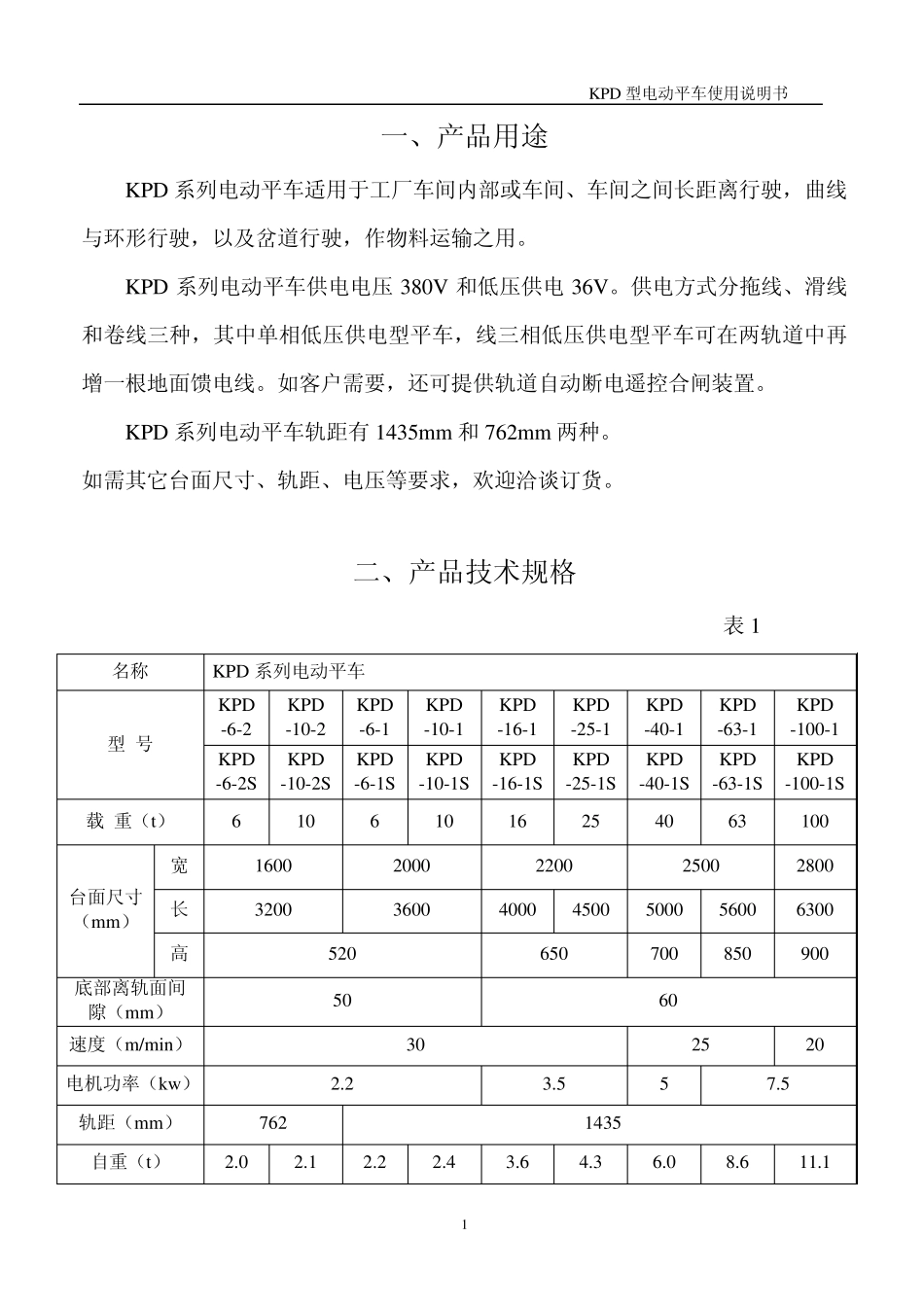

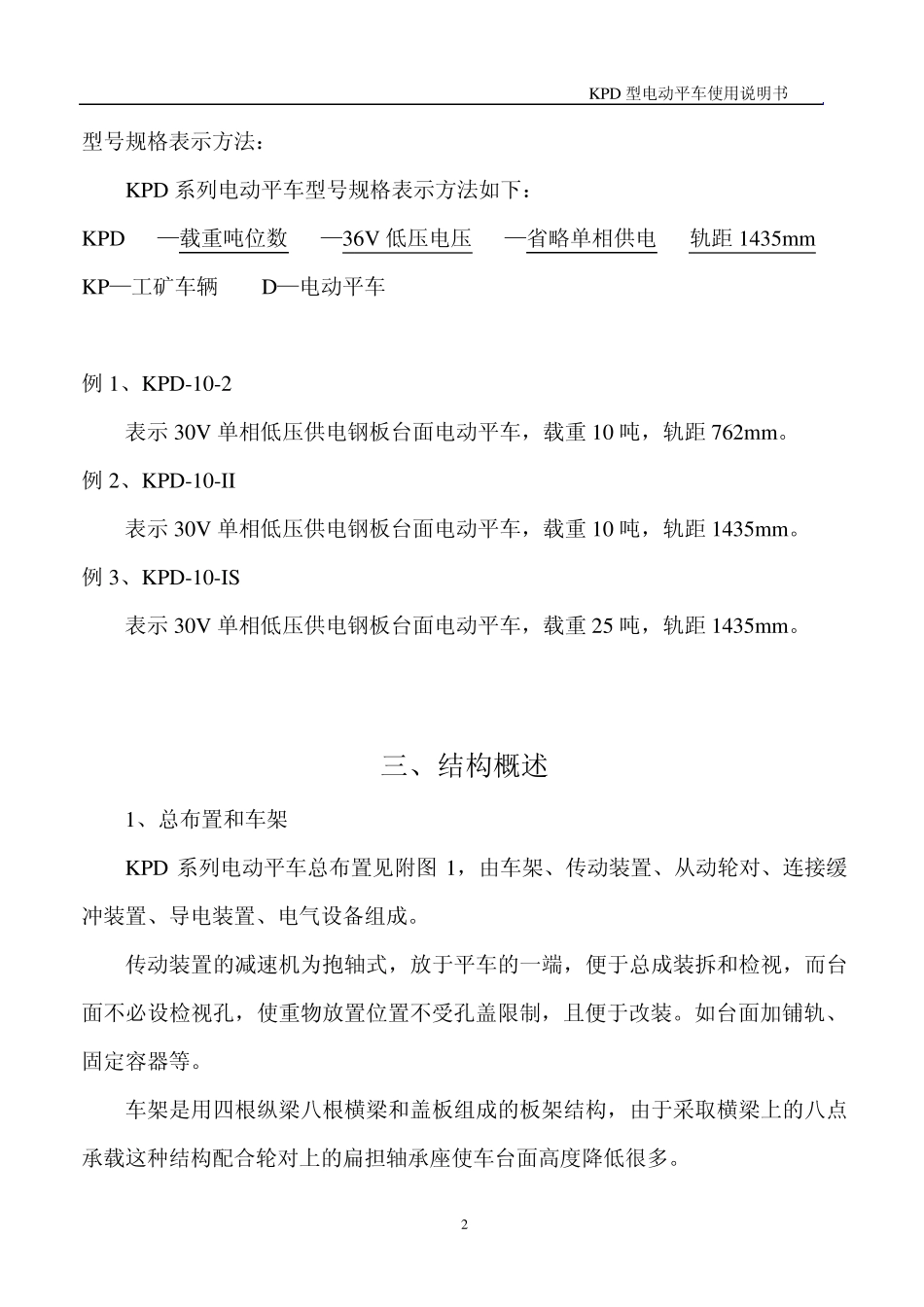

KPD 型电动平车使用说明书 1 一、产品用途 KPD 系列电动平车适用于工厂车间内部或车间、车间之间长距离行驶,曲线与环形行驶,以及岔道行驶,作物料运输之用。 KPD 系列电动平车供电电压 380V 和低压供电36V。供电方式分拖线、滑线和卷线三种,其中单相低压供电型平车,线三相低压供电型平车可在两轨道中再增一根地面馈电线。如客户需要,还可提供轨道自动断电遥控合闸装置。 KPD 系列电动平车轨距有 1435mm 和 762mm 两种。 如需其它台面尺寸、轨距、电压等要求,欢迎洽谈订货。 二、产品技术规格 表 1 名称 KPD 系列电动平车 型 号 KPD -6-2 KPD -10-2 KPD -6-1 KPD -10-1 KPD -16-1 KPD -25-1 KPD -40-1 KPD -63-1 KPD -100-1 KPD -6-2S KPD -10-2S KPD -6-1S KPD -10-1S KPD -16-1S KPD -25-1S KPD -40-1S KPD -63-1S KPD -100-1S 载 重(t) 6 10 6 10 16 25 40 63 100 台面尺寸 (mm) 宽 1600 2000 2200 2500 2800 长 3200 3600 4000 4500 5000 5600 6300 高 520 650 700 850 900 底部离轨面间隙(mm) 50 60 速度(m/min) 30 25 20 电机功率(kw ) 2.2 3.5 5 7.5 轨距(mm) 762 1435 自重(t) 2.0 2.1 2.2 2.4 3.6 4.3 6.0 8.6 11.1 KPD 型电动平车使用说明书 2 型号规格表示方法: KPD 系列电动平车型号规格表示方法如下: KPD —载重吨位数 —36V 低压电压 —省略单相供电 轨距 1435mm KP—工矿车辆 D—电动平车 例 1、KPD-10-2 表示30V 单相低压供电钢板台面电动平车,载重 10 吨,轨距 762mm。 例 2、KPD-10-II 表示30V 单相低压供电钢板台面电动平车,载重 10 吨,轨距 1435mm。 例 3、KPD-10-IS 表示30V 单相低压供电钢板台面电动平车,载重 25 吨,轨距 1435mm。 三、结构概述 1、总布置和车架 KPD 系列电动平车总布置见附图 1,由车架、传动装置、从动轮对、连接缓冲装置、导电装置、电气设备组成。 传动装置的减速机为抱轴式,放于平车的一端,便于总成装拆和检视,而台面不必设检视孔,使重物放置位置不受孔盖限制,且便于改装。如台面加铺轨、固定容器等。 车架是用四根纵梁八根横梁和盖板组成的板架结构,由于采取横梁上的八点承载这种结构配合轮对上的扁担轴承座使车台面高度降低很多。 KPD 型电动平车使用说明书 3 操作方式为用按钮开关随车...
