KYN2812高压开关柜操作维护说明书

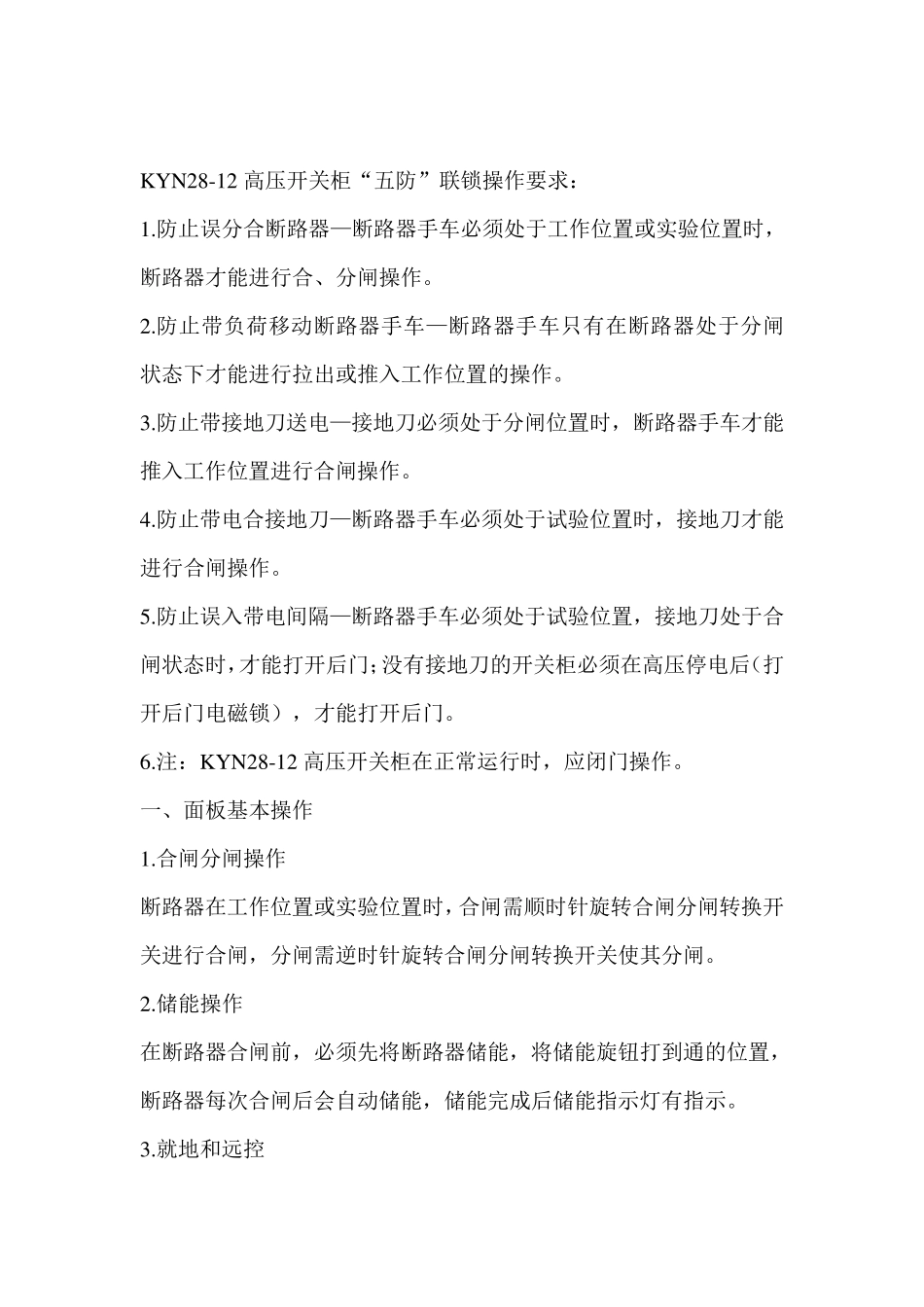

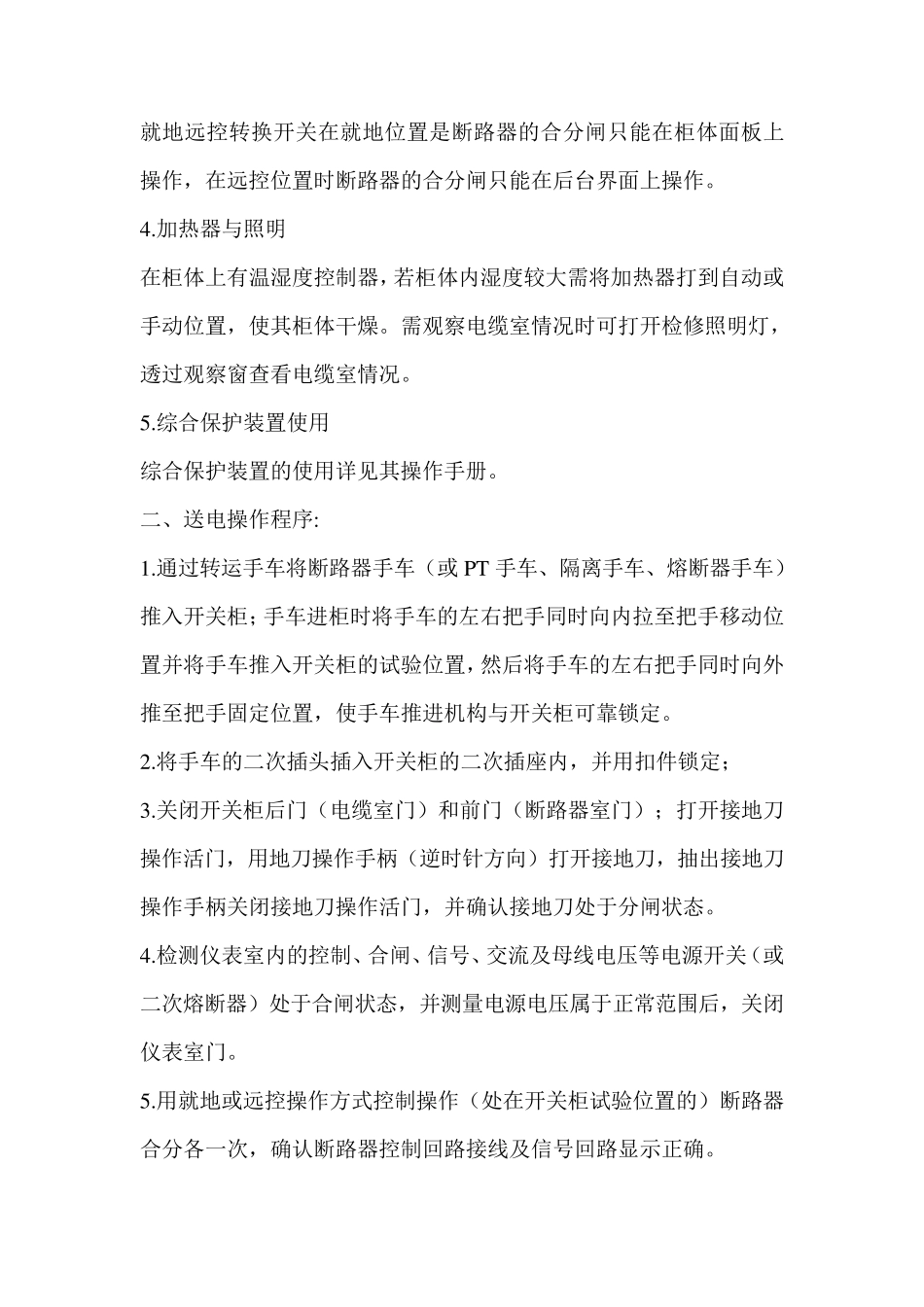

KYN28-12 高压开关柜 操作维护说明书 K Y N 28-12 高压开关柜“五防”联锁操作要求： 1.防止误分合断路器—断路器手车必须处于工作位置或实验位置时，断路器才能进行合、分闸操作。 2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。 3.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。 4.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。 5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。 6.注：K Y N 28-12 高压开关柜在正常运行时，应闭门操作。 一、面板基本操作 1.合闸分闸操作 断路器在工作位置或实验位置时，合闸需顺时针旋转合闸分闸转换开关进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。 2.储能操作 在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。 3.就地和远控 就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在远控位置时断路器的合分闸只能在后台界面上操作。 4.加热器与照明 在柜体上有温湿度控制器，若柜体内湿度较大需将加热器打到自动或手动位置，使其柜体干燥。需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。 5.综合保护装置使用 综合保护装置的使用详见其操作手册。 二、送电操作程序: 1.通过转运手车将断路器手车（或PT 手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手移动位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手固定位置，使手车推进机构与开关柜可靠锁定。 2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定； 3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。 4.检测仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。 5.用就地或远控操作方式控制操作（处在开关柜试验位置的）断路器合分各一次，确认断路器控制回路接...
