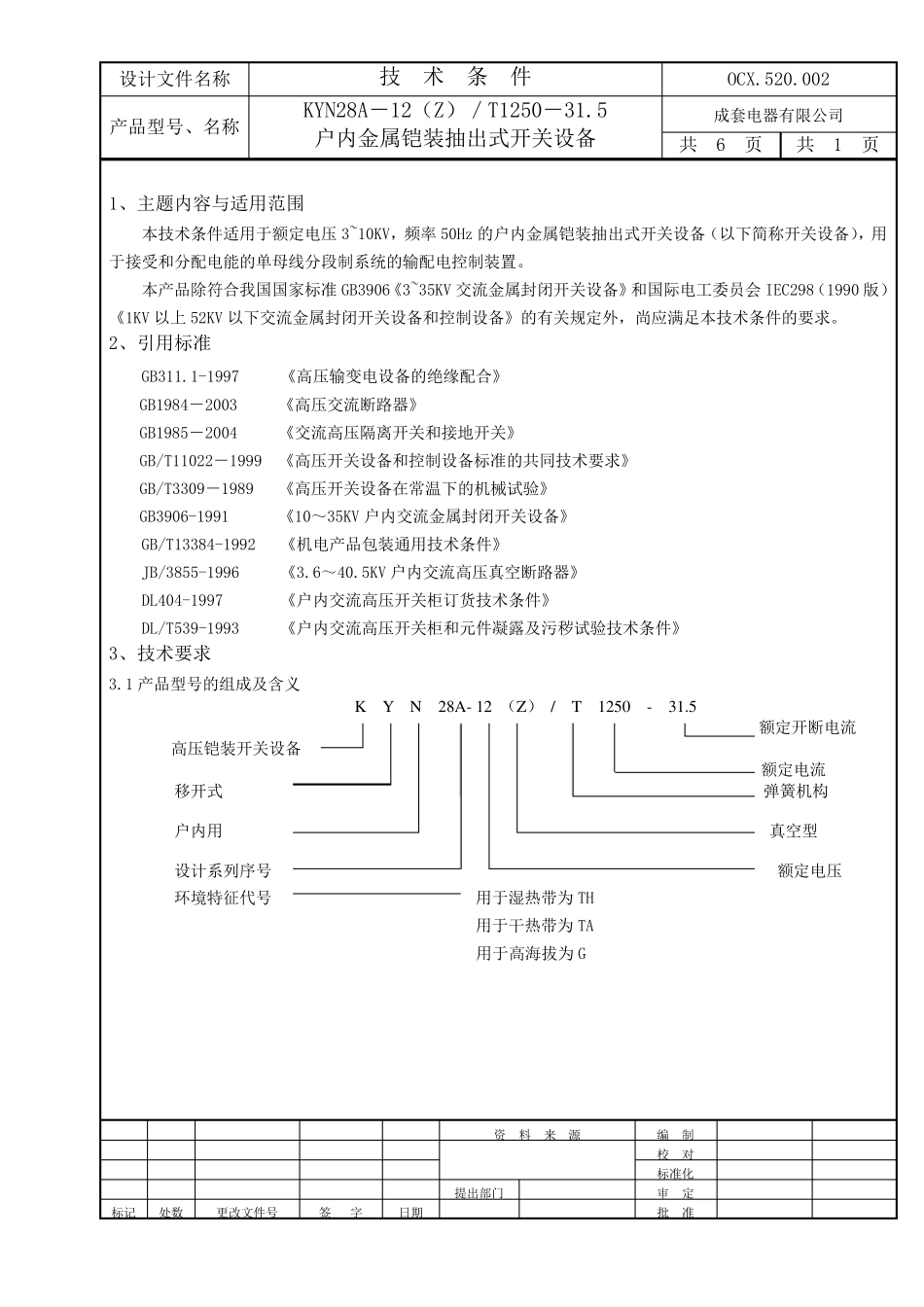

设计文件名称 技 术 条 件 OCX.520.002 产品型号、名称 KYN28A－12（Z）／T1250－31.5 户内金属铠装抽出式开关设备 成套电器有限公司 共 6 页 共 1 页 1、主题内容与适用范围 本技术条件适用于额定电压 3~10KV，频率 50Hz 的户内金属铠装抽出式开关设备（以下简称开关设备），用于接受和分配电能的单母线分段制系统的输配电控制装置。 本产品除符合我国国家标准 GB3906《3~35KV 交流金属封闭开关设备》和国际电工委员会 IEC298（1990 版）《1KV 以上 52KV 以下交流金属封闭开关设备和控制设备》的有关规定外，尚应满足本技术条件的要求。 2、引用标准 GB311.1-1997 《高压输变电设备的绝缘配合》 GB1984－2003 《高压交流断路器》 GB1985－2004 《交流高压隔离开关和接地开关》 GB/T11022－1999 《高压开关设备和控制设备标准的共同技术要求》 GB/T3309－1989 《高压开关设备在常温下的机械试验》 GB3906-1991 《10～35KV 户内交流金属封闭开关设备》 GB/T13384-1992 《机电产品包装通用技术条件》 JB/3855-1996 《3.6～40.5KV 户内交流高压真空断路器》 DL404-1997 《户内交流高压开关柜订货技术条件》 DL/T539-1993 《户内交流高压开关柜和元件凝露及污秽试验技术条件》 3、技术要求 3.1 产品型号的组成及含义 K Y N 28A- 12 （Z） / T 1250 - 31.5 额定开断电流 高压铠装开关设备 额定电流 移开式 弹簧机构 户内用 真空型 设计系列序号 额定电压 环境特征代号 用于湿热带为TH 用于干热带为TA 用于高海拔为G 资 料 来 源 编 制 校 对 标准化 提 出部 门 审 定 标记 处 数 更 改 文件号 签 字 日 期 批 准 技 术 条 件 OCX.520.002 共 6 页 共 2 页 3.2 使用环境 3.2.1 正常使用条件 a.周围空气温度 上限 +40℃ 下限 -5℃ b.海拔 设备安装场所的最大海拔高度1000m c.湿度 日平均相对湿度 不大于 95% 月平均相对湿度 不大于 90% d.地震 地震烈度不超过 8 度 e.周围空气应不腐蚀性或可燃气体、水蒸汽等明显污染 f.无严重污秽及经常性的剧烈振动，严酷使用条件下严酷度设计满足Ⅰ类要求 3.2.2 特殊使用条件 在超过 GB3906 和本技术条件规定的正常环境条件下使用时，由用户和制造厂协商。 3.3 额定参数 3.3.1 额定电压与最高工作电压见表 1 表 1 额定电压与最高工作电压 额定电压（KV）...
