KYN28A12说明书

KYN28A12说明书_第1页
1/17

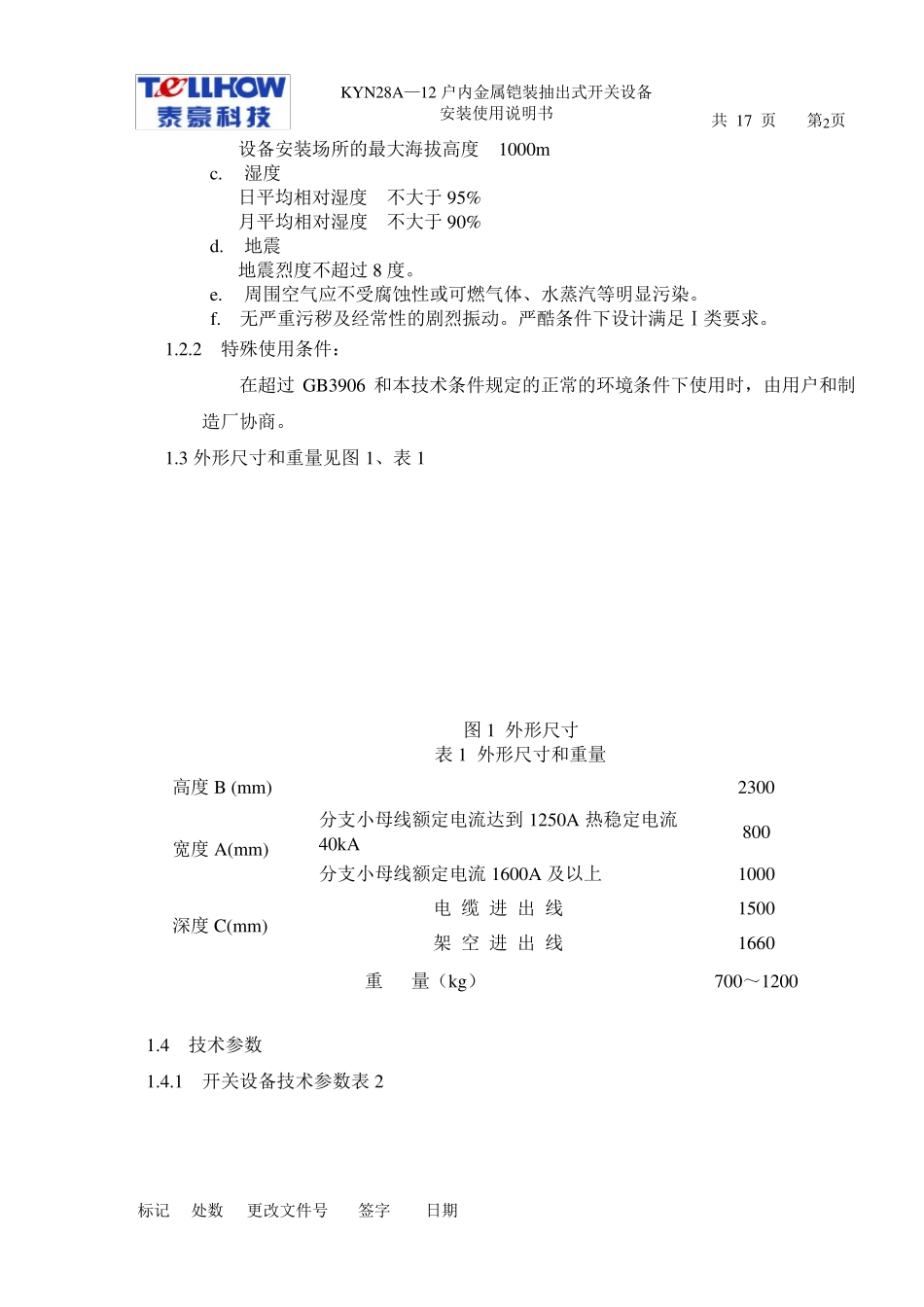

KYN28A12说明书_第2页
2/17

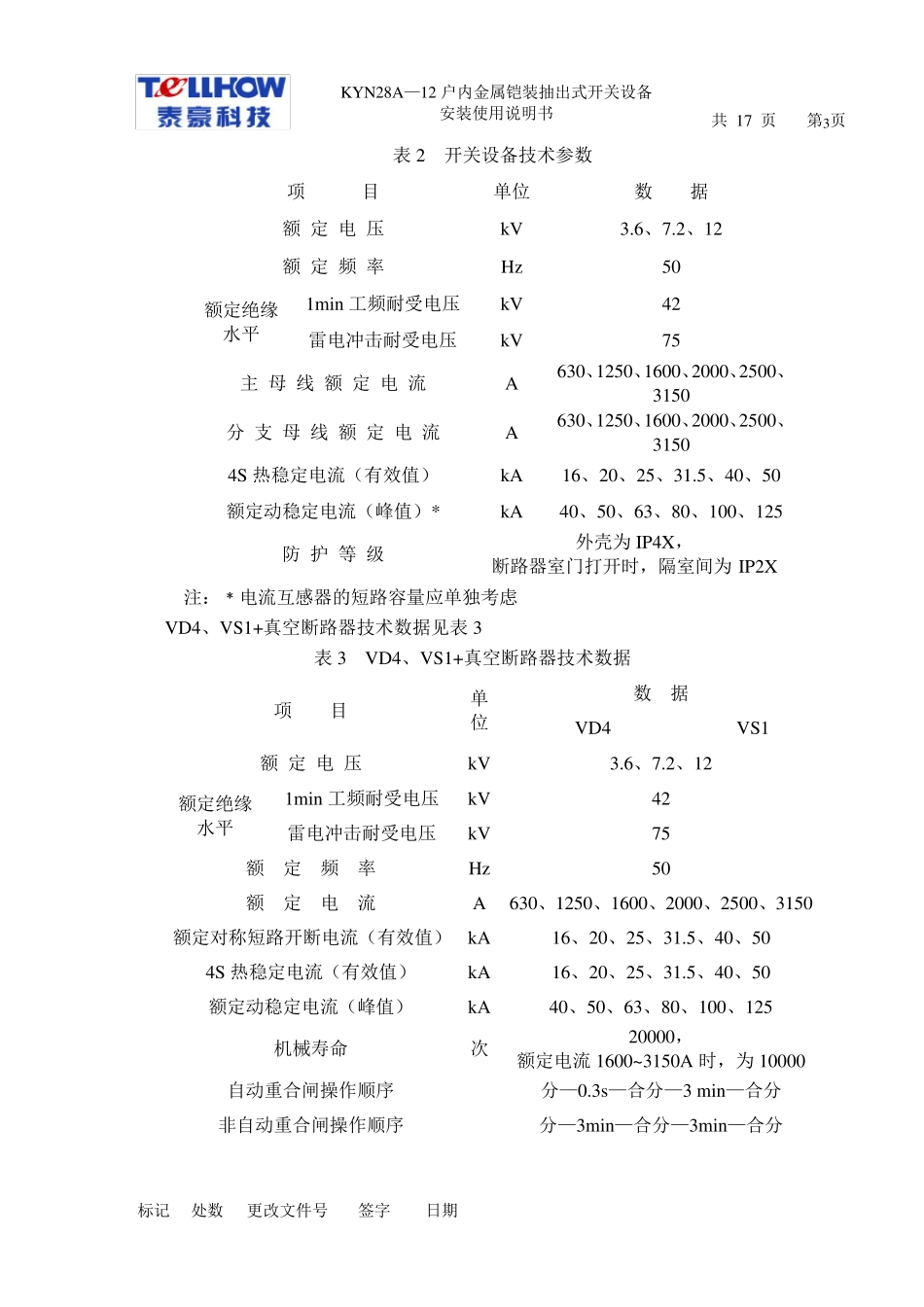

KYN28A12说明书_第3页
3/17
安装使用说明书 KYN28A—12 户内金属铠装抽出式开关设备 共 17 页 第 1 页 资料来源 编制 校对 标准化 提出部门 审定 标记 处数 更改文件号 签字 日期 批准 1 概述 泰豪科技(深圳)电力技术有限公司设计的 KYN28A—12 型户内金属铠装抽出式开关设备,系 3~10kV 三相交流 50Hz 单母线及单母线分段的成套装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次发配电所的受电、送电及大型高压电动机的起动等,实行控制、保护、监测之用。本开关柜满足IEC60298、GB3906 等标准要求,具有防止带负荷推拉断路器手车、防止误分误合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,既可配用ABB 公司的 VD4 真空断路器,又可配用上海维埃姆开发制造的 VS1+真空断路器。实为一种性能优越的配电装置。 1.1 产品型号的组成及含义 K Y N 28A —12/□ □ 金属铠装抽出式开关设备 抽 出 式 环 境 特 征 代 号 户 内 装 置 一 次 电 路 方 案 编 号 设 计 系 列 序 号 额 定 电 压(kV) 环境特征代号——用于湿热带为 TH 用于干热带为 TA 用于高海拔为 G 1.2 使用环境条件 1.2.1 正常使用条件 a. 周围空气温度 上限 +40℃ 下限 -15℃ b. 海拔 KYN28A—12 户内金属铠装抽出式开关设备 安装使用说明书 共 17 页 第2页 标记 处数 更改文件号 签字 日期 设备安装场所的最大海拔高度 1000m c. 湿度 日平均相对湿度 不大于 95% 月平均相对湿度 不大于 90% d. 地震 地震烈度不超过 8 度。 e. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。 f. 无严重污秽及经常性的剧烈振动。严酷条件下设计满足Ⅰ类要求。 1.2.2 特殊使用条件: 在超过 GB3906 和本技术条件规定的正常的环境条件下使用时,由用户和制造厂协商。 1.3 外形尺寸和重量见图 1、表 1 图 1 外形尺寸 表 1 外形尺寸和重量 高度 B (m m ) 2300 宽度 A(m m ) 分支小母线额定电流达到 1250A 热稳定电流40kA 800 分支小母线额定电流 1600A 及以上 1000 深度 C(m m ) 电 缆 进 出 线 1500 架 空 进 出 线 1660 重 量(kg) 700~1200 1.4 技术参数 1.4.1 开关设备技术参数表 2 KYN28A—12 户内金属铠装抽出式开关设备 安装使用说明...
