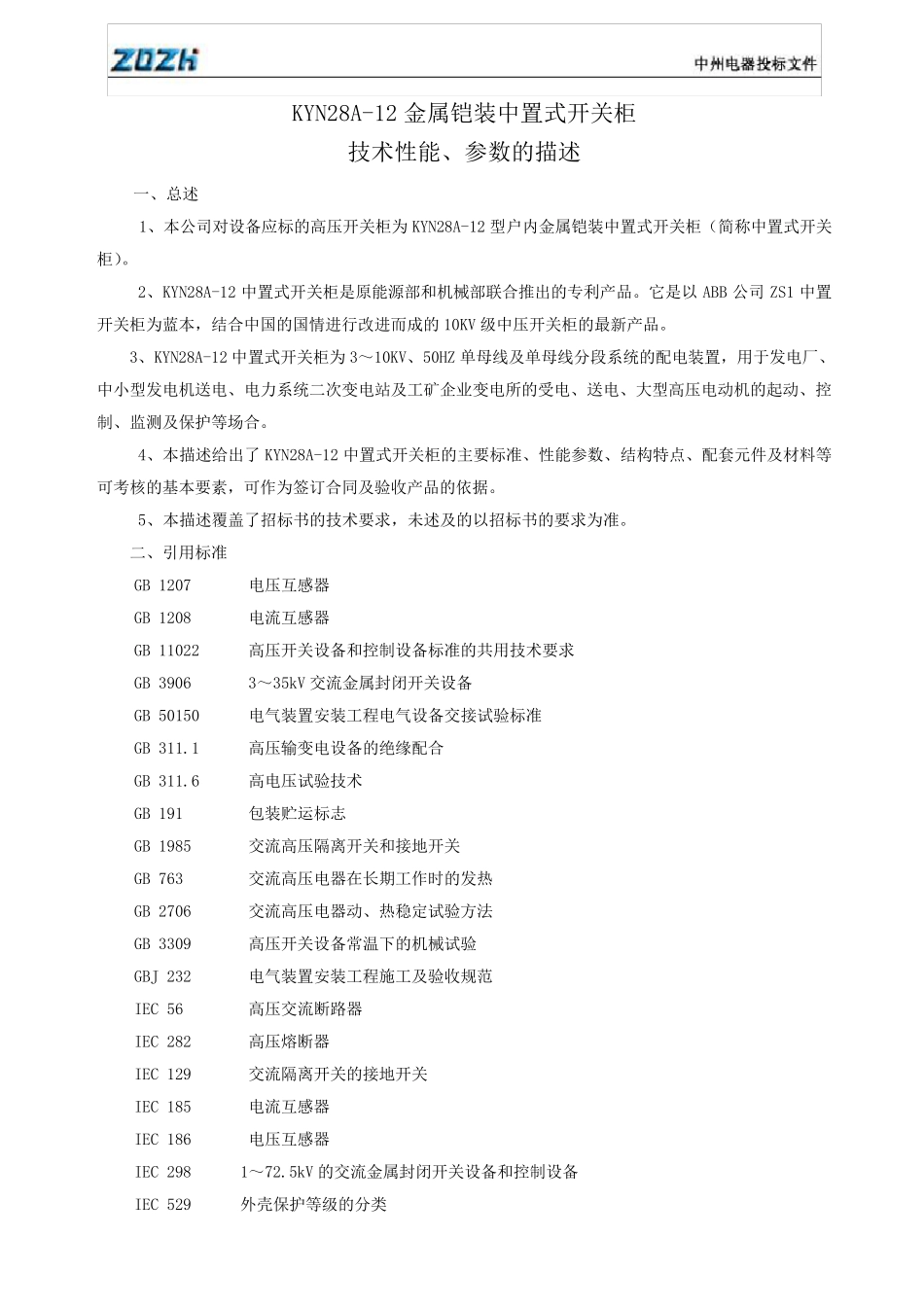

KYN28A-12 金属铠装中置式开关柜 技术性能、参数的描述 一、总述 1、本公司对设备应标的高压开关柜为 KYN28A-12 型户内金属铠装中置式开关柜（简称中置式开关柜）。 2、KYN28A-12 中置式开关柜是原能源部和机械部联合推出的专利产品。它是以 ABB 公司 ZS1 中置开关柜为蓝本，结合中国的国情进行改进而成的 10KV 级中压开关柜的最新产品。 3、KYN28A-12 中置式开关柜为 3～10KV、50HZ 单母线及单母线分段系统的配电装置，用于发电厂、中小型发电机送电、电力系统二次变电站及工矿企业变电所的受电、送电、大型高压电动机的起动、控制、监测及保护等场合。 4、本描述给出了 KYN28A-12 中置式开关柜的主要标准、性能参数、结构特点、配套元件及材料等可考核的基本要素，可作为签订合同及验收产品的依据。 5、本描述覆盖了招标书的技术要求，未述及的以招标书的要求为准。 二、引用标准 GB 1207 电压互感器 GB 1208 电流互感器 GB 11022 高压开关设备和控制设备标准的共用技术要求 GB 3906 3～35kV 交流金属封闭开关设备 GB 50150 电气装置安装工程电气设备交接试验标准 GB 311.1 高压输变电设备的绝缘配合 GB 311.6 高电压试验技术 GB 191 包装贮 运 标志 GB 1985 交流高压隔 离 开关和接地 开关 GB 763 交流高压电器在 长 期 工作时 的发热 GB 2706 交流高压电器动、热 稳 定 试验方 法 GB 3309 高压开关设备常 温 下 的机械试验 GBJ 232 电气装置安装工程施 工及验收规 范 IEC 56 高压交流断 路 器 IEC 282 高压熔 断 器 IEC 129 交流隔 离 开关的接地 开关 IEC 185 电流互感器 IEC 186 电压互感器 IEC 298 1～72.5kV 的交流金属封闭开关设备和控制设备 IEC 529 外 壳 保护等级的分类 IEC 446 用 颜 色 鉴 别 绝 缘 导 线 和 裸 导 线 IEC 73 指 示 灯 和 按 钮 颜 色 及 控 制 开 关 装 置 IEC 427 关 于 高 压 交 流 断 路 器 合 成 试 验 的 报 告 IEC 518 高 压 开 关 设 备 和 控 制 设 备 接 地 端 尺 寸 标 准 化 IEC 99 避 雷 器 IEC 431 铜 母 排 IEC 694 高 压 交 流 开 关 柜 和 控 制 柜 的 一 般 要 求 IEC 71 绝 缘 配 合 IEC 517 1～ 35kV 高 压 交 流 开 关 柜 和 控 制 绝 缘 封...
