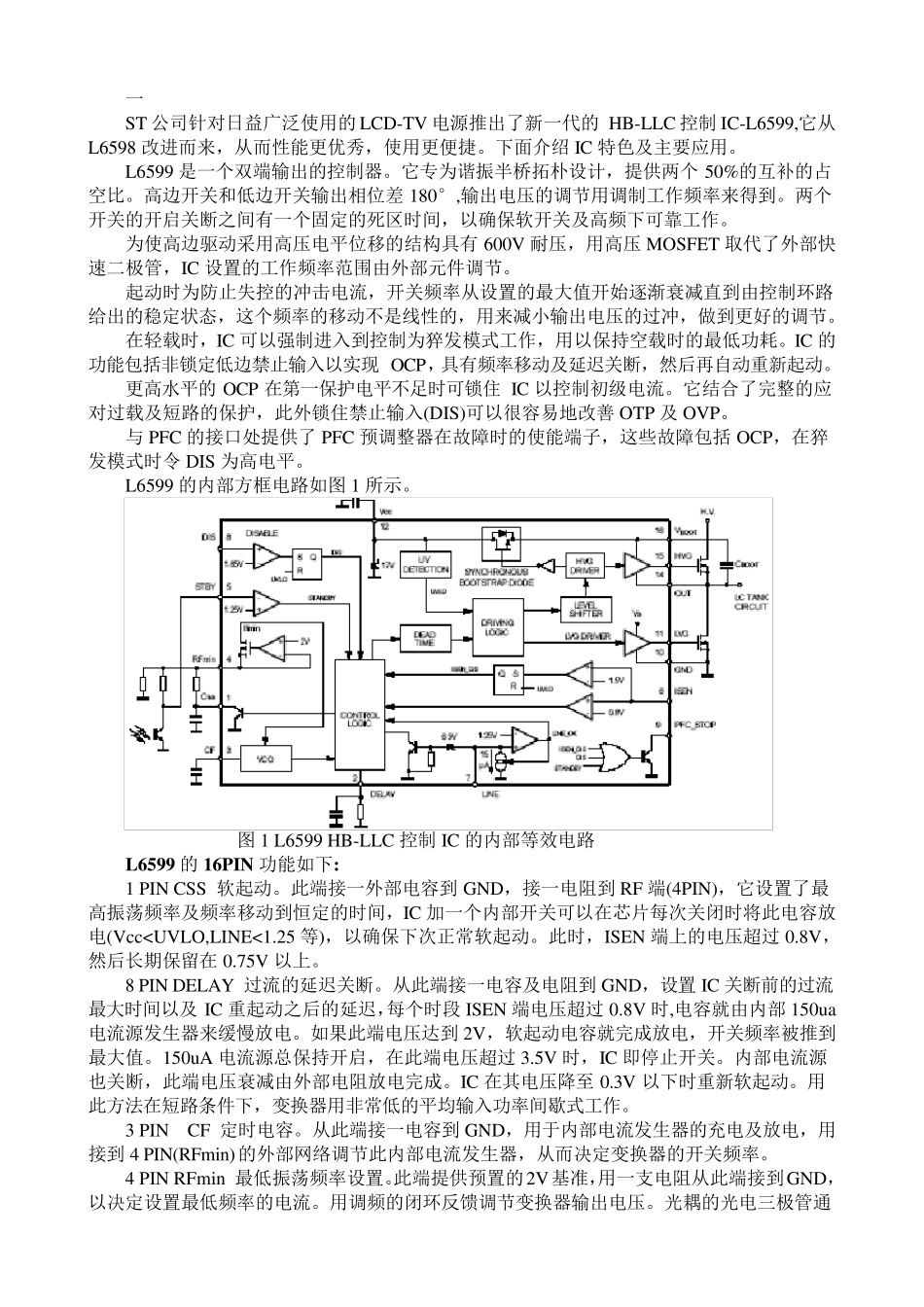

一 ST 公司针对日益广泛使用的LCD-TV 电源推出了新一代的 HB-LLC 控制IC-L6599,它从L6598 改进而来,从而性能更优秀,使用更便捷。下面介绍IC 特色及主要应用。 L6599 是一个双端输出的控制器。它专为谐振半桥拓朴设计,提供两个50%的互补的占空比。高边开关和低边开关输出相位差180°,输出电压的调节用调制工作频率来得到。两个开关的开启关断之间有一个固定的死区时间,以确保软开关及高频下可靠工作。 为使高边驱动采用高压电平位移的结构具有 600V 耐压,用高压 MOSFET 取代了外部快速二极管,IC 设置的工作频率范围由外部元件调节。 起动时为防止失控的冲击电流,开关频率从设置的最大值开始逐渐衰减直到由控制环路给出的稳定状态,这个频率的移动不是线性的,用来减小输出电压的过冲,做到更好的调节。 在轻载时,IC 可以强制进入到控制为猝发模式工作,用以保持空载时的最低功耗。IC 的功能包括非锁定低边禁止输入以实现 OCP,具有频率移动及延迟关断,然后再自动重新起动。 更高水平的OCP 在第一保护电平不足时可锁住 IC 以控制初级电流。它结合了完整的应对过载及短路的保护,此外锁住禁止输入(DIS)可以很容易地改善 OTP 及OVP。 与 PFC 的接口处提供了PFC 预调整器在故障时的使能端子,这些故障包括 OCP,在猝发模式时令 DIS 为高电平。 L6599 的内部方框电路如图 1 所示。 图 1 L6599 HB-LLC 控制IC 的内部等效电路 L6599 的16PIN 功能如下: 1 PIN CSS 软起动。此端接一外部电容到 GND,接一电阻到 RF 端(4PIN),它设置了最高振荡频率及频率移动到恒定的时间,IC 加一个内部开关可以在芯片每次关闭时将此电容放电(Vcc
