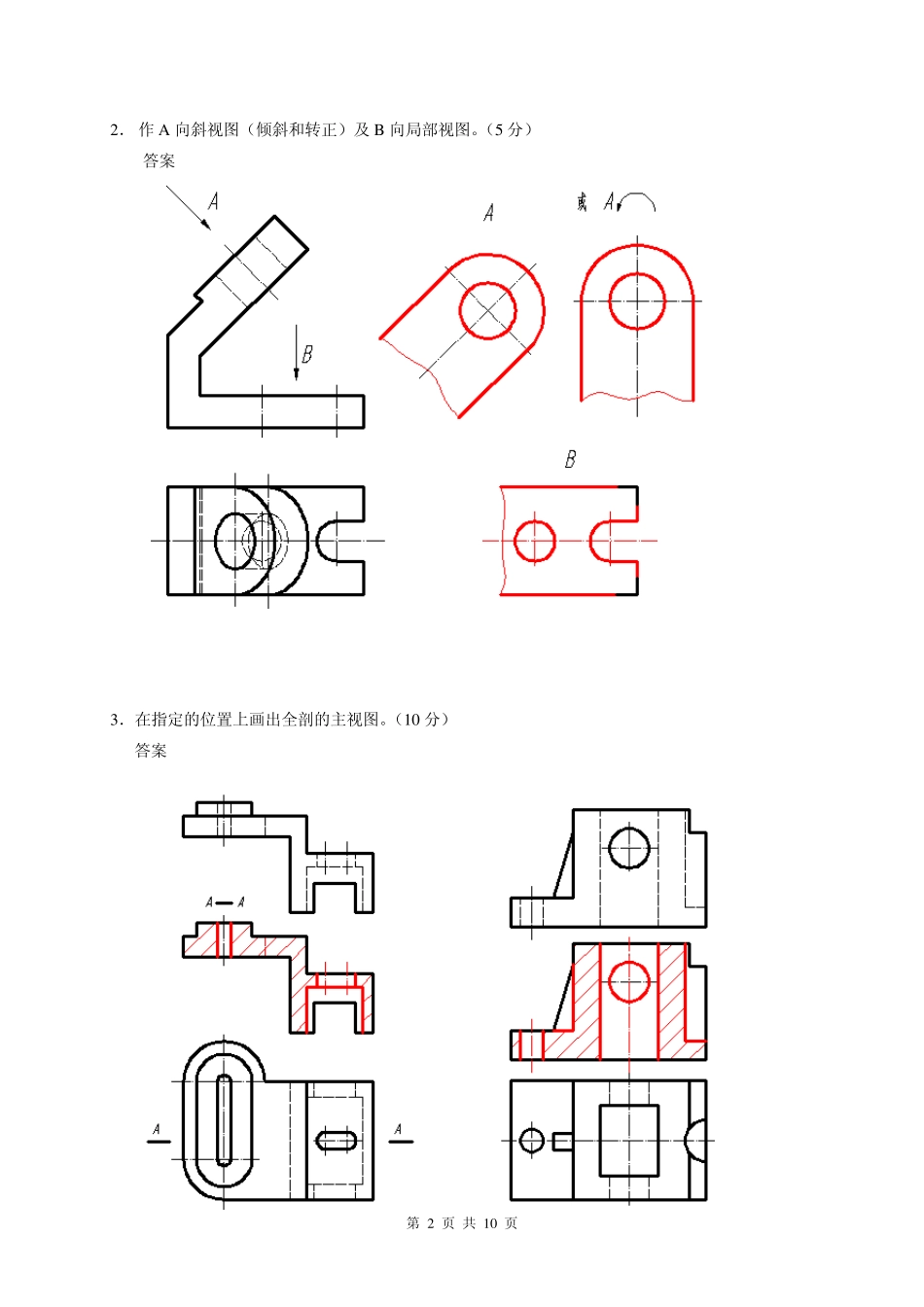

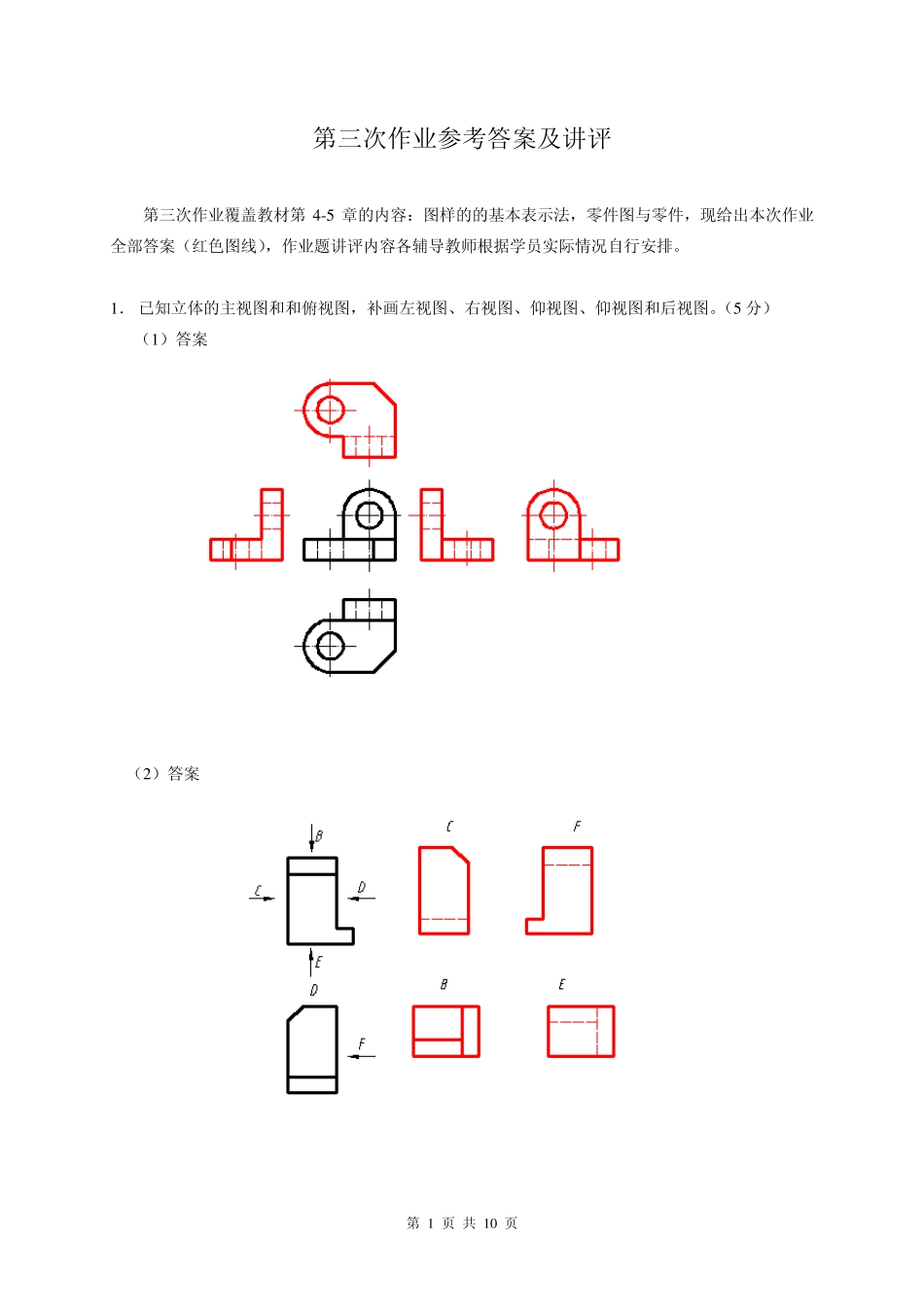

第 1 页 共 1 0 页 第三次作业参考答案及讲评 第三次作业覆盖教材第4 -5 章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。 1 ． 已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。（5 分） （1 ）答案 （2 ）答案 第 2 页 共 10 页 2． 作A 向斜视图（倾斜和转正）及B 向局部视图。（5 分） 答案 3．在指定的位置上画出全剖的主视图。（10 分） 答案 第 3 页 共 1 0 页 4 ．将物体的主视图取全剖视，补画左视图并取半剖视。（1 0 分） （1 ）答案 第 4 页 共 1 0 页 （2 ）答案 第 5 页 共 1 0 页 5 ．将物体的主、俯视图改画成局部剖视图。（1 0 分） 答案 第 6 页 共 1 0 页 6 ．用两相交的剖切平面剖切的方法画全剖视图，并加标注。（1 0 分） 答案 第 7 页 共 1 0 页 7 ．用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。（1 0 分） 答案 第 8 页 共 1 0 页 8 ．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。（1 0 分） 答案 第 9 页 共 1 0 页 9 ．画出指定位置的移出断面图。（1 0 分） （1 ）答案 （2 ）答案 第 10 页 共 10 页 10．补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3 号图幅，尺寸在图上量取并取整）。图名：图样画法。按比例2：1 画图。（10 分） 答案按比例2:1 给出，，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。
