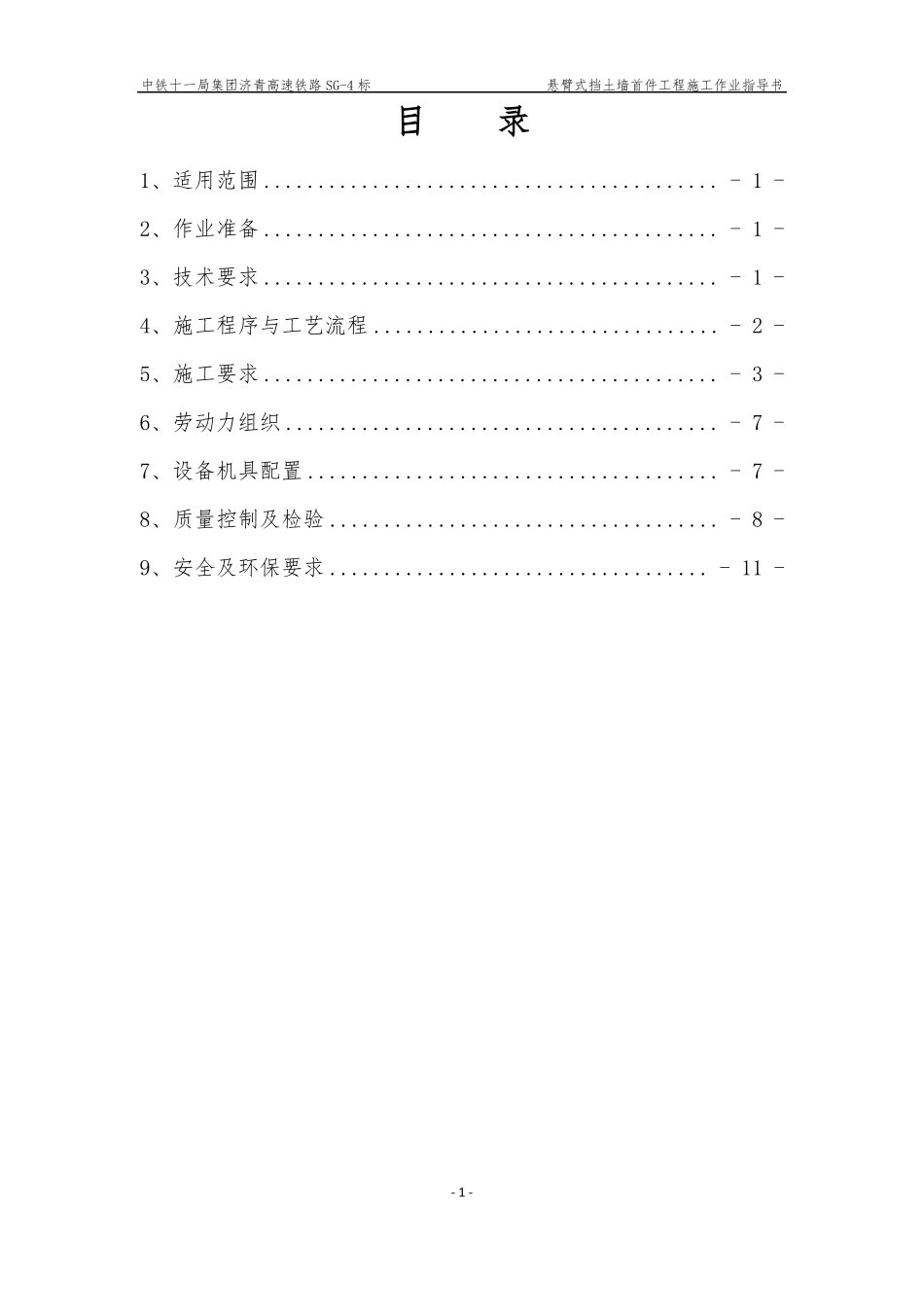

中铁十一局集团济青高速铁路 SG-4 标悬臂式挡土墙首件工程施工作业指导书目录1、适用范围 .......................................... - 1 -2、作业准备 .......................................... - 1 -3、技术要求 .......................................... - 1 -4、施工程序与工艺流程 ................................ - 2 -5、施工要求 .......................................... - 3 -6、劳动力组织 ........................................ - 7 -7、设备机具配置 ...................................... - 7 -8、质量控制及检验 .................................... - 8 -9、安全及环保要求 ................................... - 11 -- 1 -中铁十一局集团济青高速铁路 SG-4 标悬臂式挡土墙首件工程施工作业指导书悬臂式挡土墙首件工程施工作业指导书1、适用范围本作业指导书适用于新建济青高速铁路SG-4 标站前工程 SG-4 标段内临淄北站悬臂式挡土墙首件工程施工。2、作业准备2.1 内业技术准备技术人员阅读、审核相关设计文件、设计图纸、澄清有关技术问题。认真学习实施性施工组织设计、作业指导书，熟悉相关技术规范和标准。明确悬臂式挡土墙施工作业的工艺流程、操作要点和相应的工艺标准，规范指导悬臂式挡土墙施工。对作业工班进行三级技术交底，对参加施工人员进行岗前安全教育培训，考核合格后方可上岗。2.2 外业技术准备施工场地必须做好“三通一平”。现场四周设置排水沟，保证排水畅通。3、技术要求1、所使用的机械及设备具有合格的出厂证明及使用期限。2、所使用的原材料应具有质量合格证并按相关要求抽检合格。3、符合《高速铁路路基工程施工质量验收标准》TB10751-2010、《铁路工程基本作业施工技术规程》(Q/CR 9602-2015)、《铁路混凝土工程施工质量验收标准》TB10424-2010、施工图设计文件及业主相- 1 -中铁十一局集团济青高速铁路 SG-4 标悬臂式挡土墙首件工程施工作业指导书关文件的要求。4、根据悬臂式挡土墙施工工艺总结，确定悬臂式挡土墙施工各工艺参数，按照工艺参数对悬臂式挡土墙进行施工。4、施工程序与工艺流程4.1 施工程序场地平整→测量放样→地基处理→基坑开挖→钢筋绑扎→支架搭设→模板安装→混凝土浇筑→养护→拆模4.2 施工工艺流程施工工艺流程图如下：- 2 -中铁十一局集团济青高速铁路 SG-4 标悬臂式挡土墙首件工程施工作业...
