成套配电柜安装施工工艺

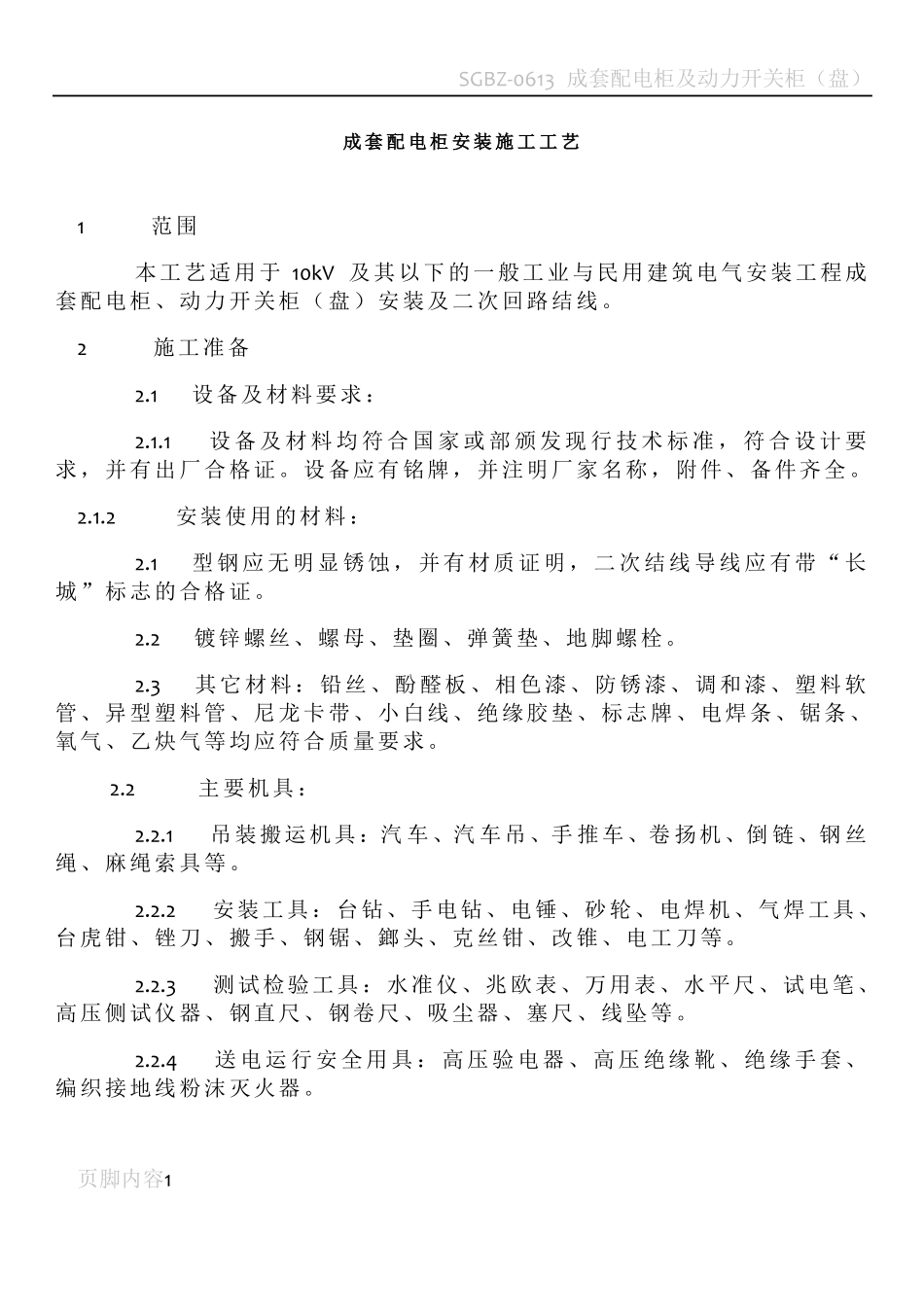

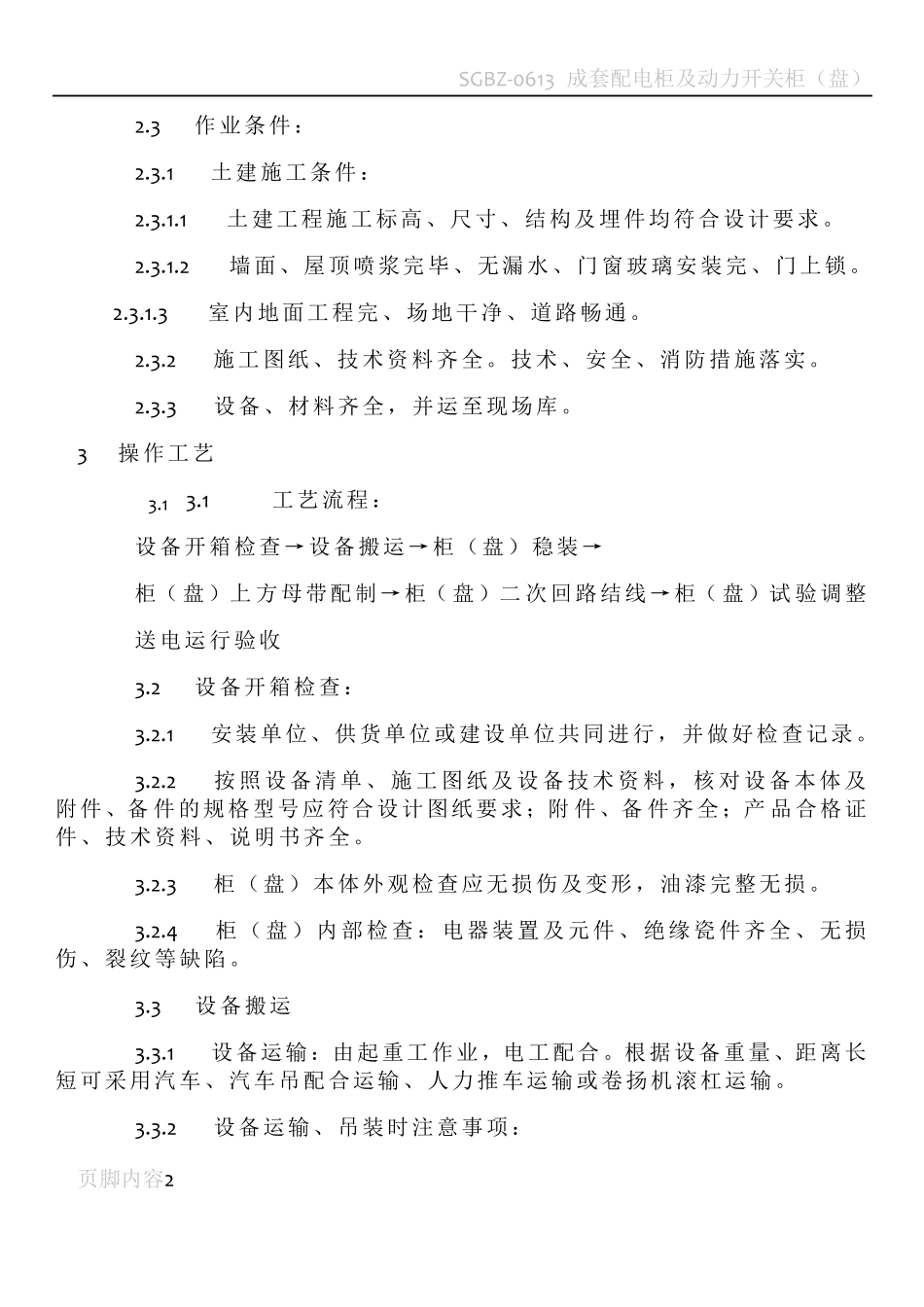

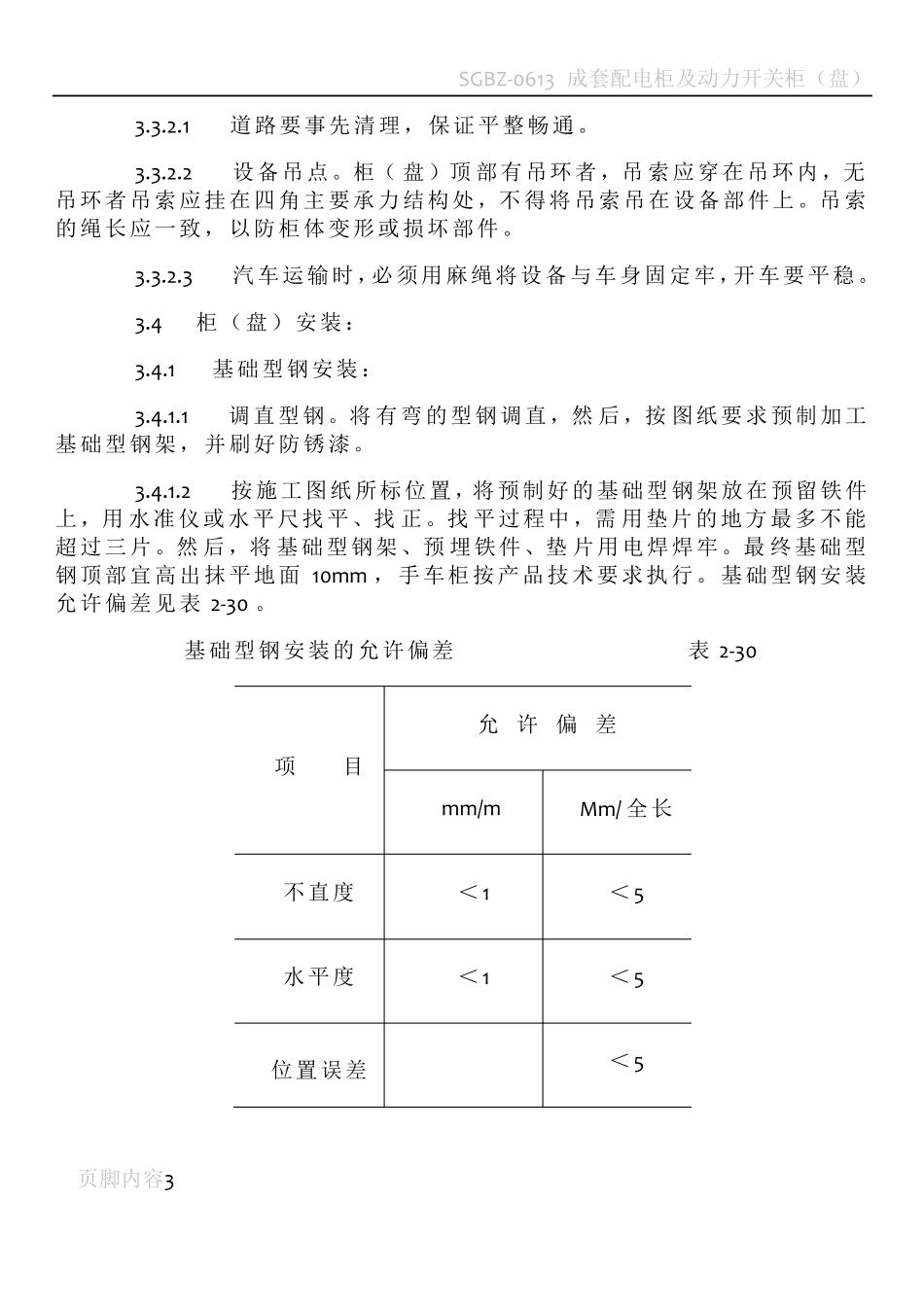

SGBZ-0613 成套配电柜及动力开关柜（盘）成 套 配 电 柜 安 装 施 工 工 艺1范围本工艺适用于 10kV 及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线。2施工准备2.1设备及材料要求：2.1.1设 备 及 材 料 均 符 合 国 家 或 部 颁 发 现 行 技 术 标 准 ， 符 合 设 计 要求，并有出厂合格证。设备应有铭牌，并注明厂家名称，附件、备件齐全。2.1.2安装使用的材料：2.1型 钢 应 无 明 显 锈 蚀 ， 并有 材 质 证 明 ， 二次 结 线 导 线 应 有带 “ 长城”标志的合格证。2.2镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。2.3其 它 材料：铅 丝、酚 醛板、相 色漆、 防锈漆、 调和漆 、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。2.2主要机具：2.2.1吊装搬运机具：汽 车、汽 车吊、手 推车、卷 扬机、倒 链、钢 丝绳、麻绳索具等。2.2.2安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、鎯头、克丝钳、改锥、电工刀等。2.2.3测试检验工具：水准仪、兆欧表、万用表、水平尺、试电笔、高压侧试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。2.2.4送 电 运 行 安 全 用 具 ： 高 压 验 电 器 、 高 压 绝 缘 靴 、 绝 缘 手 套 、编织接地线粉沫灭火器。页脚内容1SGBZ-0613 成套配电柜及动力开关柜（盘）2.3作业条件：2.3.1土建施工条件：2.3.1.1土建工程施工标高、尺寸、结构及埋件均符合设计要求。2.3.1.2墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。2.3.1.3室内地面工程完、场地干净、道路畅通。2.3.2施工图纸、技术资料齐全。技术、安全、消防措施落实。2.3.3设备、材料齐全，并运至现场库。3操作工艺3.1 3.1工艺流程：设备开箱检查→设备搬运→柜（盘）稳装→柜（ 盘）上 方母带配制→柜（ 盘）二 次回路结线→柜（ 盘）试 验调整送电运行验收3.2设备开箱检查：3.2.1安装单位、供货单位或建设单位共同进行，并做好检查记录。3.2.2按 照 设 备 清 单 、 施 工 图 纸 及 设 备 技 术 资 料 ， 核 对 设 备 本 体 及附件、备 件的规格型号应符合设计图纸要求；附 件、备 件齐全；产 品合格证件、技术资料、说明书齐全。3.2.3柜（盘）本体外观检查应无...
