扶壁式挡土墙施工作业指导书

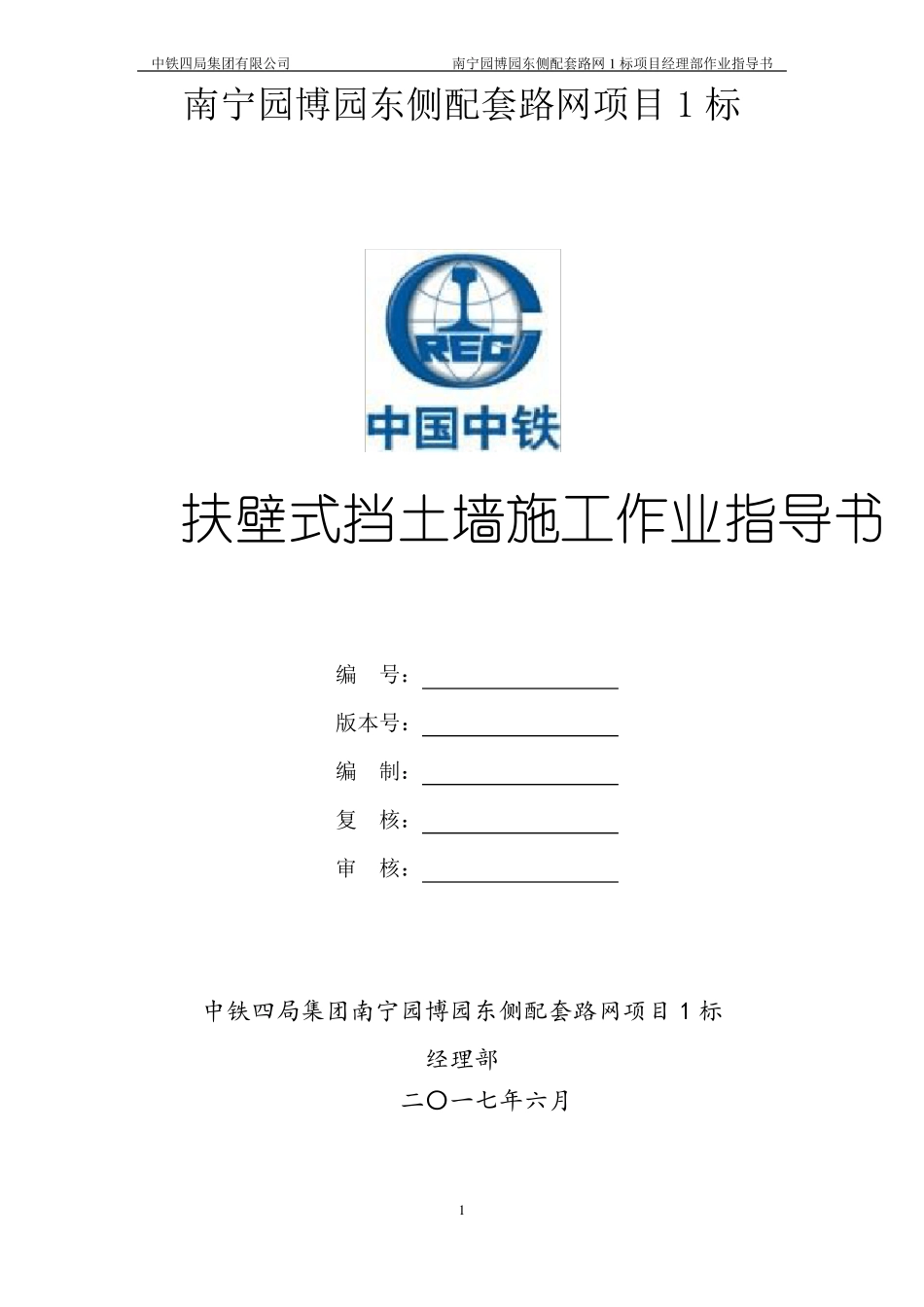

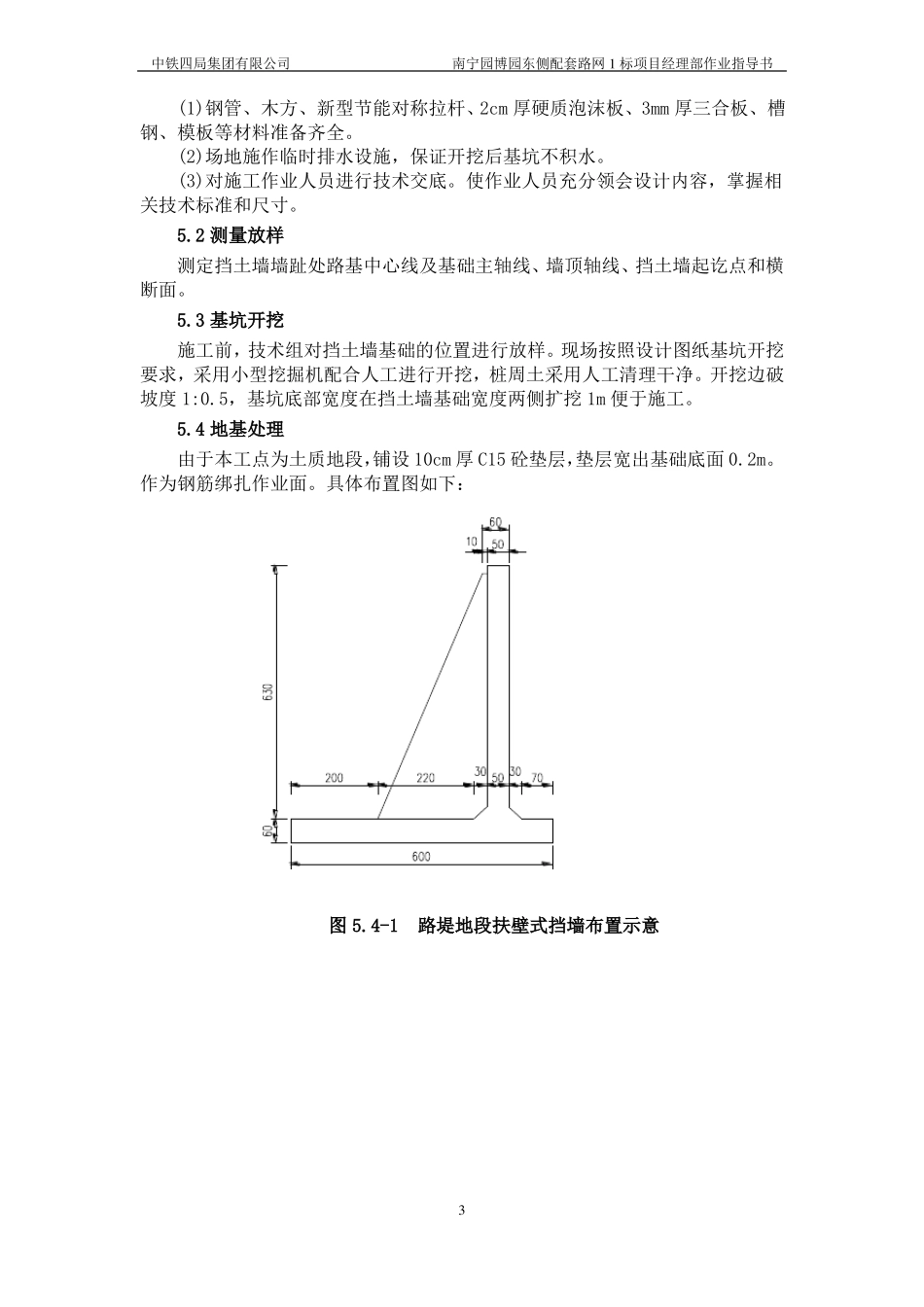

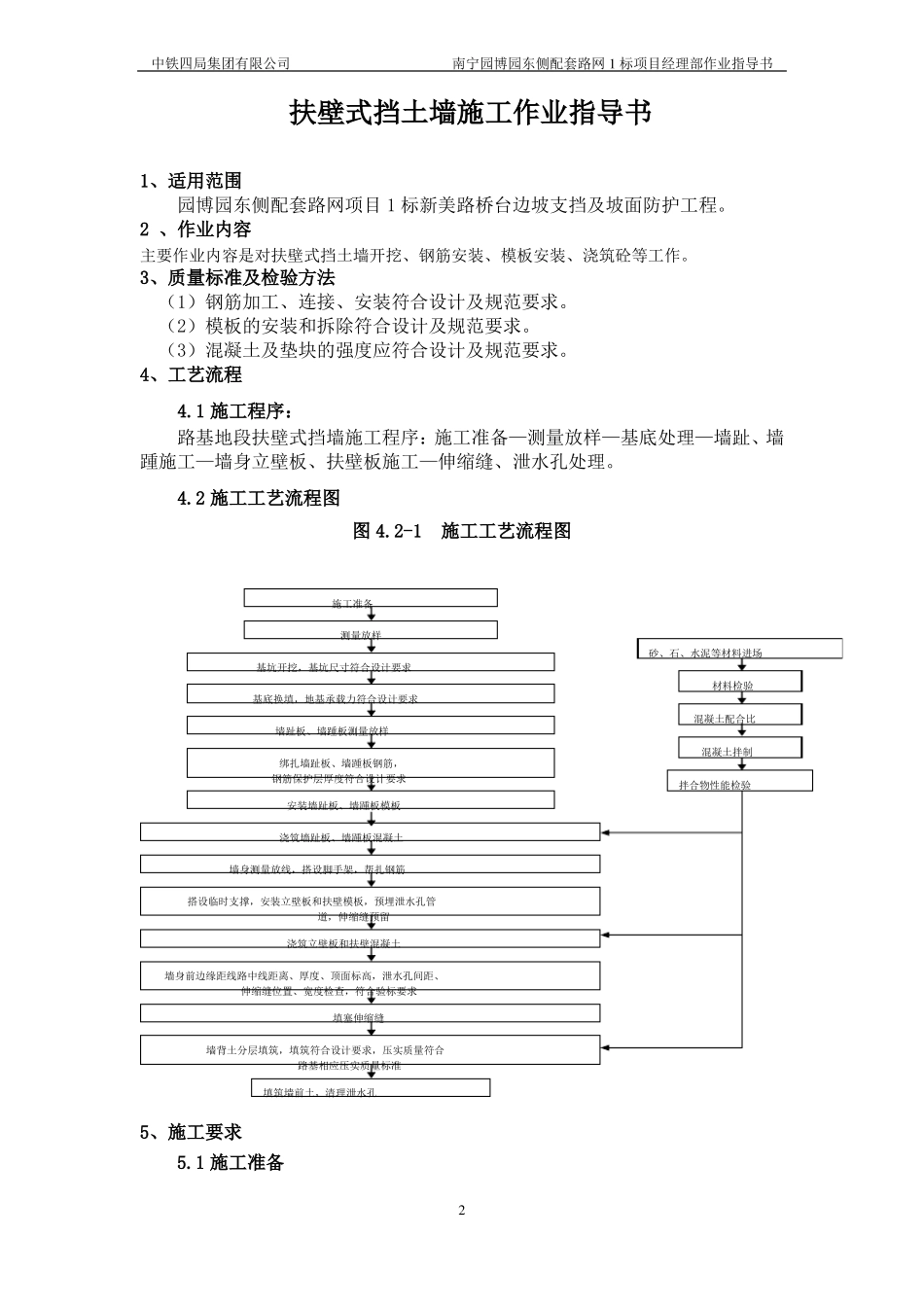

中铁四局集团有限公司南宁园博园东侧配套路网 1 标项目经理部作业指导书南宁园博园东侧配套路网项目 1 标扶壁式挡土墙施工作业指导书编号：版本号：编制：复核：审核：中铁四局集团南宁园博园东侧配套路网项目 1 标经理部二〇一七年六月1中铁四局集团有限公司南宁园博园东侧配套路网 1 标项目经理部作业指导书扶壁式挡土墙施工作业指导书1、适用范围园博园东侧配套路网项目 1 标新美路桥台边坡支挡及坡面防护工程。2 、作业内容主要作业内容是对扶壁式挡土墙开挖、钢筋安装、模板安装、浇筑砼等工作。3、质量标准及检验方法（1）钢筋加工、连接、安装符合设计及规范要求。（2）模板的安装和拆除符合设计及规范要求。（3）混凝土及垫块的强度应符合设计及规范要求。4、工艺流程4.1 施工程序：路基地段扶壁式挡墙施工程序：施工准备—测量放样—基底处理—墙趾、墙踵施工—墙身立壁板、扶壁板施工—伸缩缝、泄水孔处理。4.2 施工工艺流程图图 4.2-1施工工艺流程图施工准备测量放样基坑开挖，基坑尺寸符合设计要求基底换填，地基承载力符合设计要求混凝土配合比墙趾板、墙踵板测量放样绑扎墙趾板、墙踵板钢筋，钢筋保护层厚度符合设计要求安装墙趾板、墙踵板模板浇筑墙趾板、墙踵板混凝土墙身测量放线，搭设脚手架，帮扎钢筋搭设临时支撑，安装立壁板和扶壁模板，预埋泄水孔管道，伸缩缝预留浇筑立壁板和扶壁混凝土墙身前边缘距线路中线距离、厚度、顶面标高，泄水孔间距、伸缩缝位置、宽度检查，符合验标要求填塞伸缩缝墙背土分层填筑，填筑符合设计要求，压实质量符合路基相应压实质量标准填筑墙前土，清理泄水孔混凝土拌制拌合物性能检验砂、石、水泥等材料进场材料检验5、施工要求 5.1 施工准备2中铁四局集团有限公司南宁园博园东侧配套路网 1 标项目经理部作业指导书(1)钢管、木方、新型节能对称拉杆、2cm 厚硬质泡沫板、3mm 厚三合板、槽钢、模板等材料准备齐全。(2)场地施作临时排水设施，保证开挖后基坑不积水。(3)对施工作业人员进行技术交底。使作业人员充分领会设计内容，掌握相关技术标准和尺寸。 5.2 测量放样测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起讫点和横断面。 5.3 基坑开挖施工前，技术组对挡土墙基础的位置进行放样。现场按照设计图纸基坑开挖要求，采用小型挖掘机配合人工进行开挖，桩周土采用人工清理干净。开挖边破坡度 1:0.5，基坑底部宽度在挡土墙基础宽度两侧扩挖 1m 便于...
