扶壁式挡土墙施工工艺工法

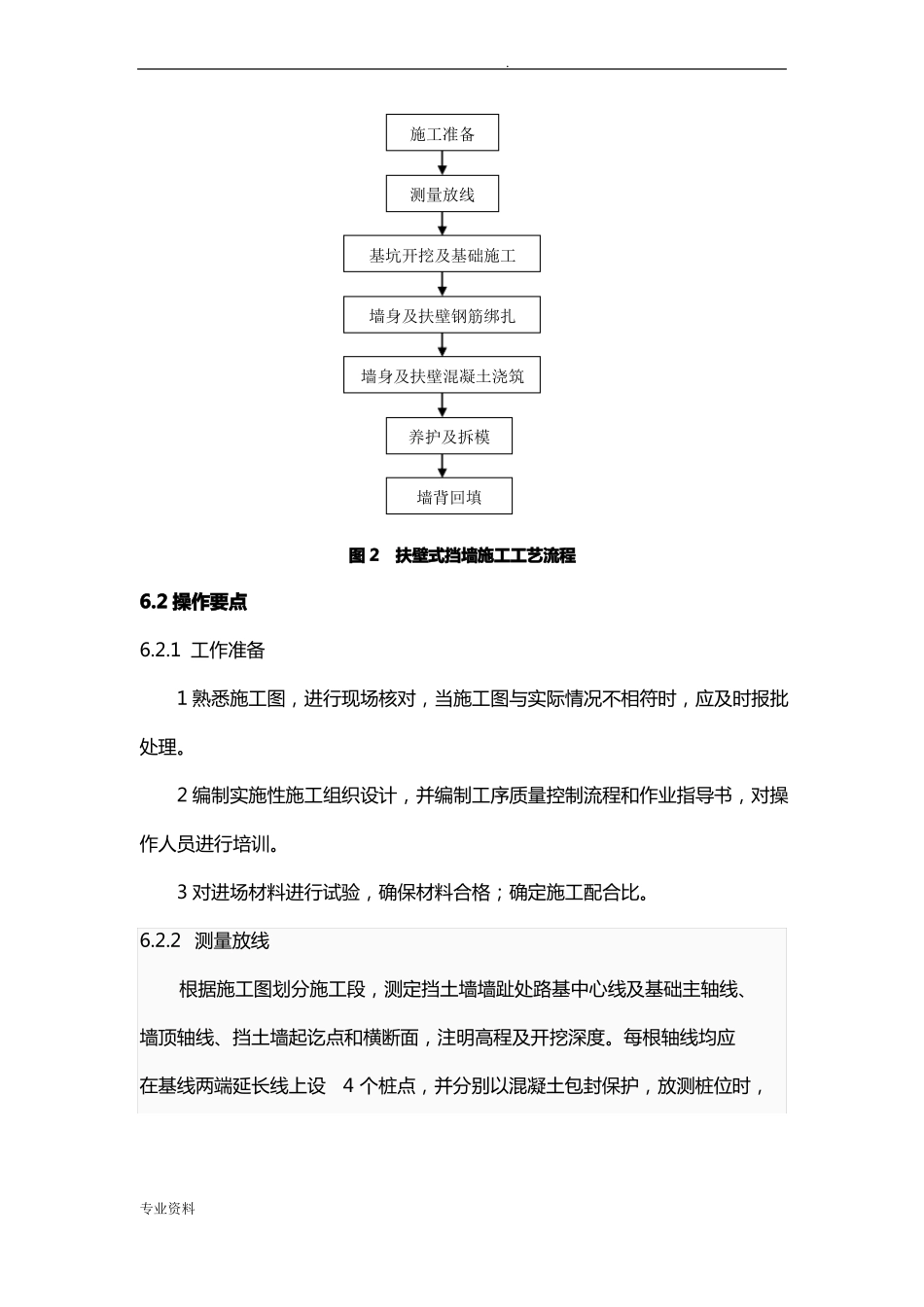

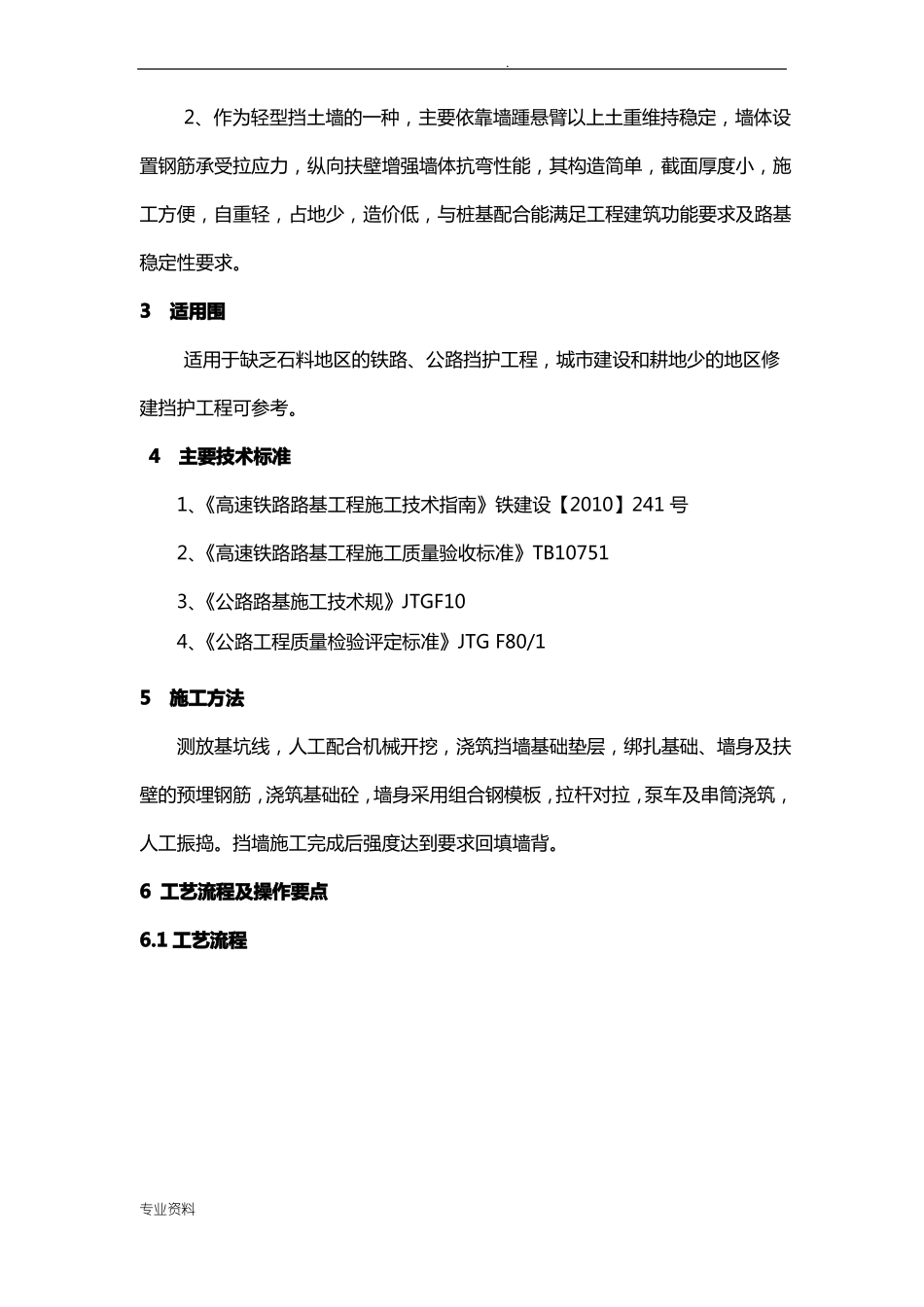

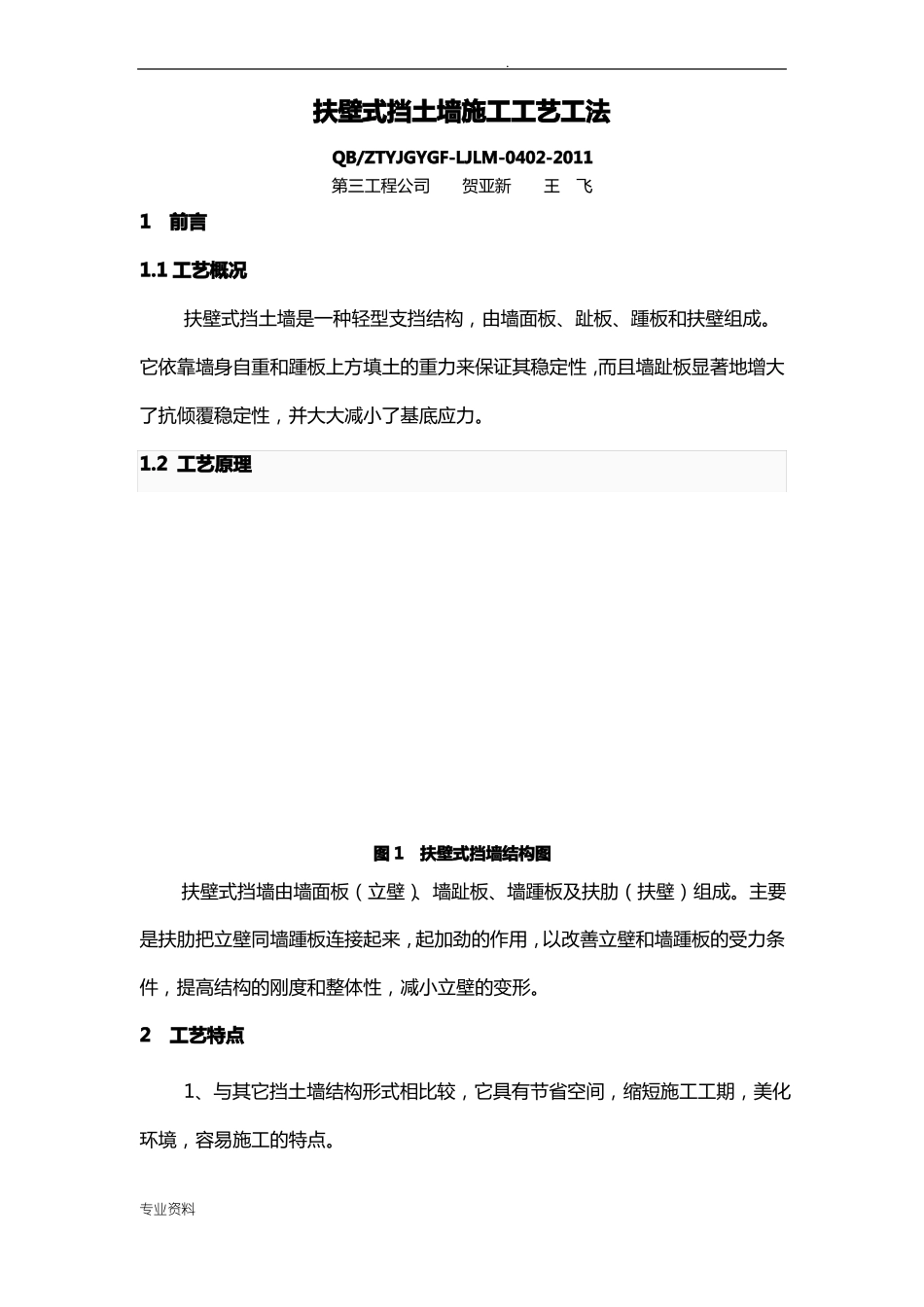

.扶壁式挡土墙施工工艺工法QB/ZTYJGYGF-LJLM-0402-2011第三工程公司贺亚新王飞1前言1.1 工艺概况扶壁式挡土墙是一种轻型支挡结构，由墙面板、趾板、踵板和扶壁组成。它依靠墙身自重和踵板上方填土的重力来保证其稳定性，而且墙趾板显著地增大了抗倾覆稳定性，并大大减小了基底应力。1.2 工艺原理图 1扶壁式挡墙结构图扶壁式挡墙由墙面板（立壁）、墙趾板、墙踵板及扶肋（扶壁）组成。主要是扶肋把立壁同墙踵板连接起来，起加劲的作用，以改善立壁和墙踵板的受力条件，提高结构的刚度和整体性，减小立壁的变形。2工艺特点1、与其它挡土墙结构形式相比较，它具有节省空间，缩短施工工期，美化环境，容易施工的特点。专业资料.2、作为轻型挡土墙的一种，主要依靠墙踵悬臂以上土重维持稳定，墙体设置钢筋承受拉应力，纵向扶壁增强墙体抗弯性能，其构造简单，截面厚度小，施工方便，自重轻，占地少，造价低，与桩基配合能满足工程建筑功能要求及路基稳定性要求。3适用围适用于缺乏石料地区的铁路、公路挡护工程，城市建设和耕地少的地区修建挡护工程可参考。4主要技术标准1、《高速铁路路基工程施工技术指南》铁建设【2010】241 号2、《高速铁路路基工程施工质量验收标准》TB107513、《公路路基施工技术规》JTGF104、《公路工程质量检验评定标准》JTG F80/15施工方法测放基坑线，人工配合机械开挖，浇筑挡墙基础垫层，绑扎基础、墙身及扶壁的预埋钢筋，浇筑基础砼，墙身采用组合钢模板，拉杆对拉，泵车及串筒浇筑，人工振捣。挡墙施工完成后强度达到要求回填墙背。6 工艺流程及操作要点6.1 工艺流程专业资料.施工准备测量放线基坑开挖及基础施工墙身及扶壁钢筋绑扎墙身及扶壁混凝土浇筑养护及拆模墙背回填图 2扶壁式挡墙施工工艺流程6.2 操作要点6.2.1 工作准备1 熟悉施工图，进行现场核对，当施工图与实际情况不相符时，应及时报批处理。2 编制实施性施工组织设计，并编制工序质量控制流程和作业指导书，对操作人员进行培训。3 对进场材料进行试验，确保材料合格；确定施工配合比。6.2.2 测量放线根据施工图划分施工段，测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起讫点和横断面，注明高程及开挖深度。每根轴线均应在基线两端延长线上设4 个桩点，并分别以混凝土包封保护，放测桩位时，专业资料.应测定中心桩及挡土墙的基础地面高程，临时水准点应设置在施工干扰区域之外，测量结果应符合精度要求并与相邻路段水准点相...
