拉森钢板桩支护施工方案

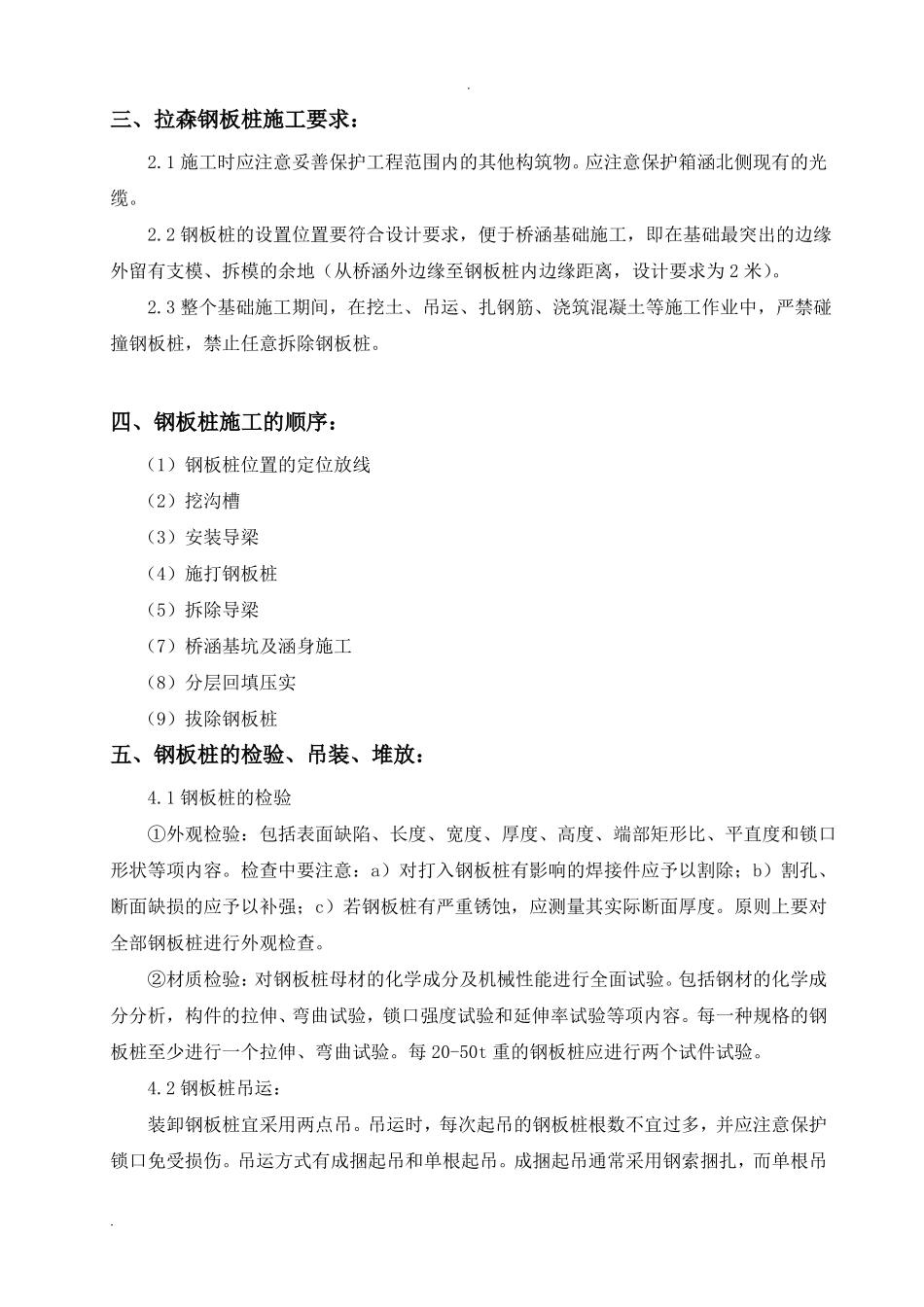

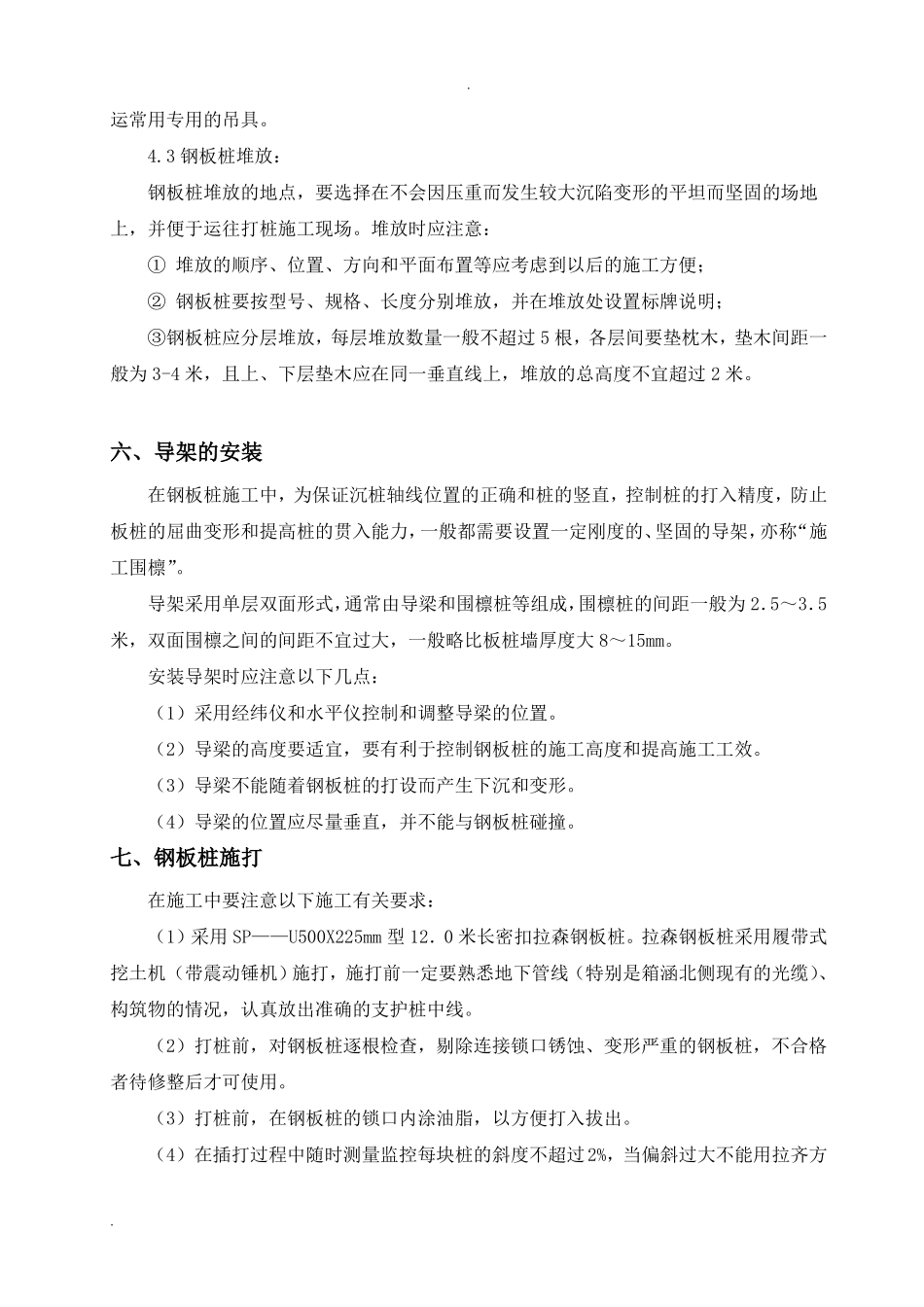

.拉森钢板桩支护施工方案一、工程概况：1、工程简述：本工程位于宁波市中心粮库项目一期工程南外侧，宁慈公路北侧。本工程涉及桥梁两座，结构形式均为箱涵。其中 1#桥涵位于粮库的主入口，2#桥涵位于公共通道处，均靠近宁慈公路北侧。根据河道、箱涵尺寸参数，设计单位确定箱涵横断面尺寸为：单孔跨径×净高= 8m×3.6m。1#箱涵净宽 11m，箱涵中心线与河道中心线夹角为 80°。2#桥涵净宽9m，箱涵中心线与河道中心线夹角为 70°。箱涵北侧均设 5m 现浇直形搭板，南侧标高与宁慈公路标高顺接。箱涵基础采用小方桩加固。小方桩长为 7.5m，断面尺寸为 20×20cm。箱涵采用 C30 混凝土，防撞栏杆采用 C30 混凝土。2、各方责任主体：建设单位：宁波市甬江粮食收储有限公司代建单位：宁波国际投资咨询有限公司勘察单位：宁波市岩土工程有限公司设计单位：中粮工程科技（郑州）有限公司监理单位：浙江工正建设监理咨询有限公司施工单位：华恒建设集团有限公司二、拉森钢板桩设置：（附施工平面图）为了确保宁慈公路正常通行及河道北侧国防光缆，为此，在宁慈公路边、北岸、桥涵二端用拉森钢板桩进行加固，当河道原有挡墙拆除、拉森钢板桩施工后，宁慈公路的车辆荷载对保护基坑侧壁的拉森钢板桩形成较大的侧压力，从而影响基坑稳定，拉森钢板桩内侧四周设 400H 型钢围檩及角撑、中间部位设一道南北向 400H 型钢对撑。本工程设计图纸未确定拉森钢板桩型号和打入深度，参照类似工程施工经验，拟选用SP—U500X225mm 规格拉森钢板桩，钢板桩单根长度12 米，土方开挖后钢板桩入土深度必须确保 7 米以上。1#箱涵拉森钢板桩用量（周长）：长 28m+宽 10m×2=76m。2#箱涵拉森钢板桩用量（周长）：长 25m+宽 10m×2=70m。拉森钢板桩设置的范围：1#、2#箱涵宽度两端各外延 2500mm。..三、拉森钢板桩施工要求：2.1 施工时应注意妥善保护工程范围内的其他构筑物。应注意保护箱涵北侧现有的光缆。2.2 钢板桩的设置位置要符合设计要求，便于桥涵基础施工，即在基础最突出的边缘外留有支模、拆模的余地（从桥涵外边缘至钢板桩内边缘距离，设计要求为 2 米）。2.3 整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞钢板桩，禁止任意拆除钢板桩。四、钢板桩施工的顺序：（1）钢板桩位置的定位放线（2）挖沟槽（3）安装导梁（4）施打钢板桩（5）拆除导梁（7）桥涵基坑及涵身施工（8）分层回填压实（9）拔除钢板桩五、钢...
