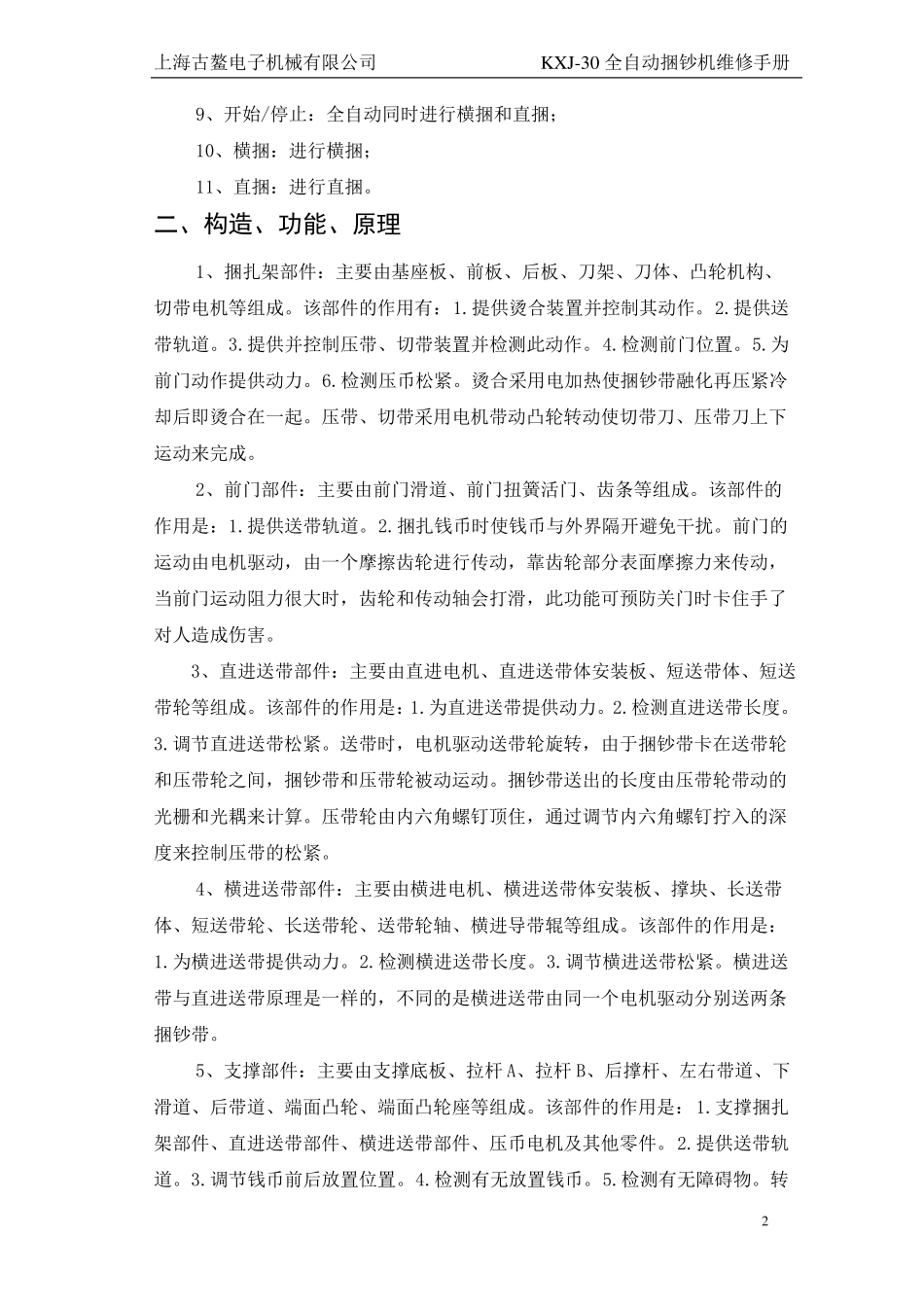

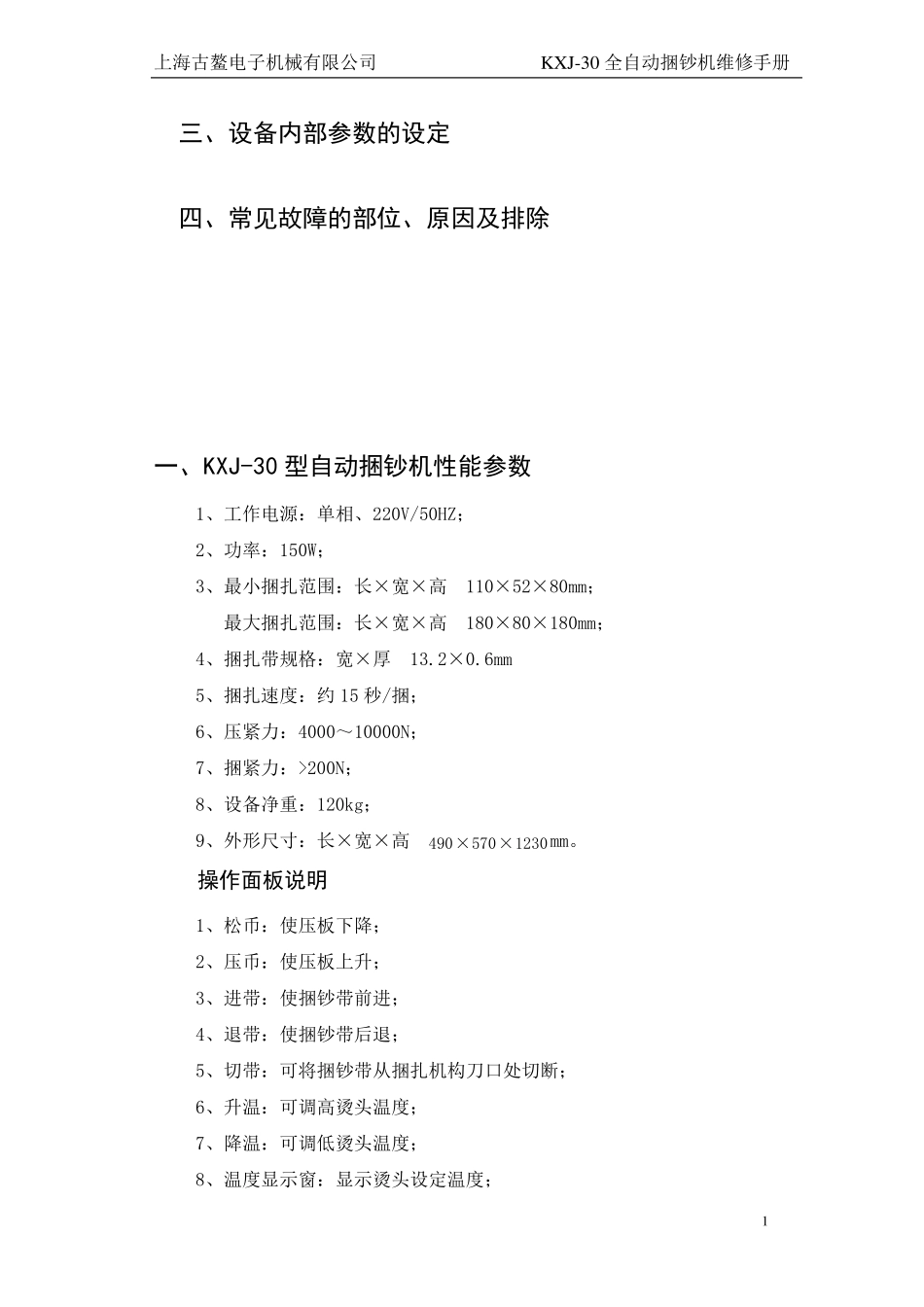

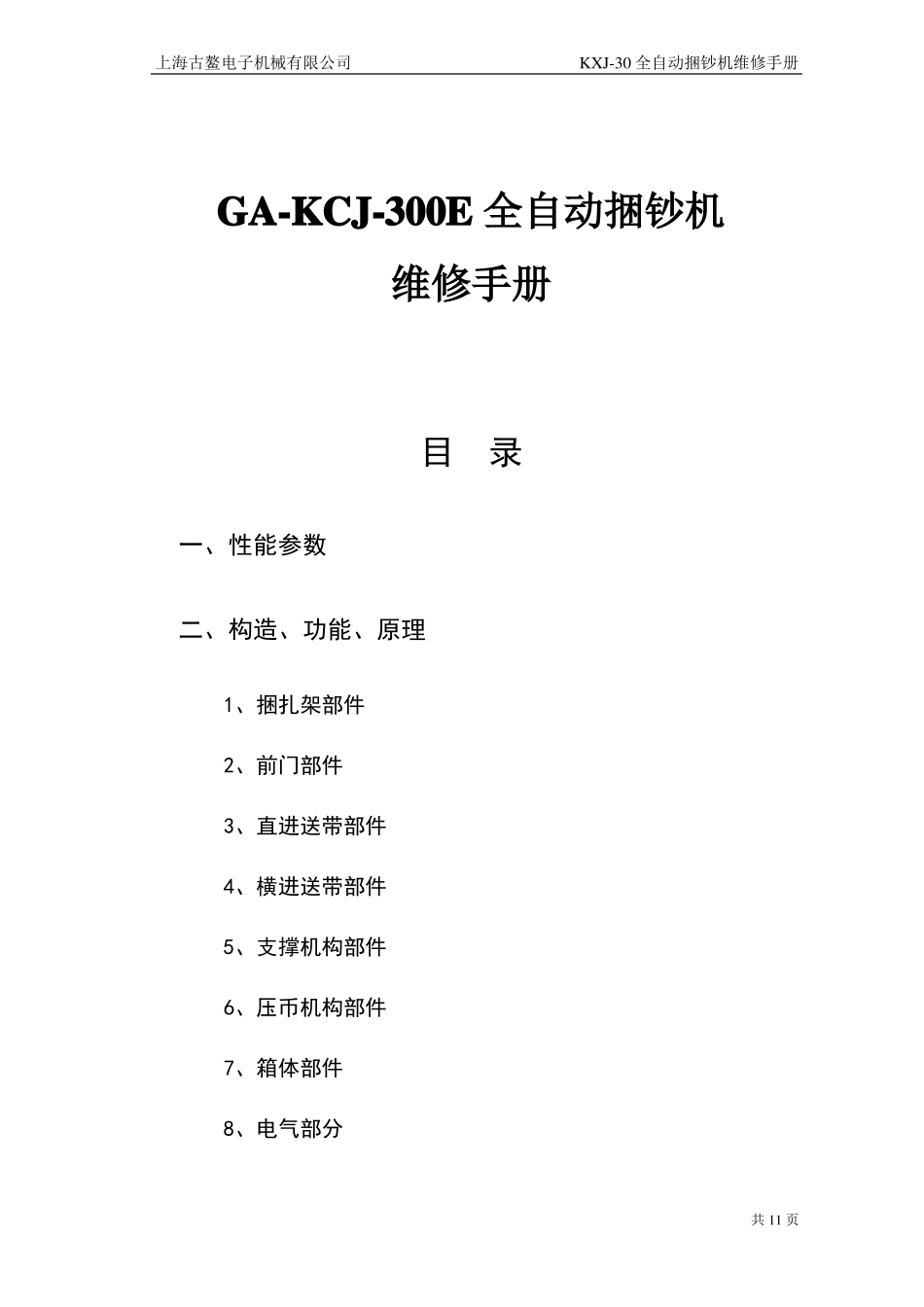

上海古鳌电子机械有限公司KXJ-30 全自动捆钞机维修手册GA-KCJ-300E 全自动捆钞机维修手册目录一、性能参数二、构造、功能、原理1、捆扎架部件2、前门部件3、直进送带部件4、横进送带部件5、支撑机构部件6、压币机构部件7、箱体部件8、电气部分共 11 页上海古鳌电子机械有限公司KXJ-30 全自动捆钞机维修手册三、设备内部参数的设定四、常见故障的部位、原因及排除一、KXJ-30 型自动捆钞机性能参数1、工作电源：单相、220V/50HZ；2、功率：150W；3、最小捆扎范围：长×宽×高 110×52×80mm；最大捆扎范围：长×宽×高 180×80×180mm；4、捆扎带规格：宽×厚 13.2×0.6mm5、捆扎速度：约 15 秒/捆；6、压紧力：4000～10000N；7、捆紧力：>200N；8、设备净重：120kg；9、外形尺寸：长×宽×高490×570×1230mm。操作面板说明1、松币：使压板下降；2、压币：使压板上升；3、进带：使捆钞带前进；4、退带：使捆钞带后退；5、切带：可将捆钞带从捆扎机构刀口处切断；6、升温：可调高烫头温度；7、降温：可调低烫头温度；8、温度显示窗：显示烫头设定温度；1上海古鳌电子机械有限公司KXJ-30 全自动捆钞机维修手册9、开始/停止：全自动同时进行横捆和直捆；10、横捆：进行横捆；11、直捆：进行直捆。二、构造、功能、原理1、捆扎架部件：主要由基座板、前板、后板、刀架、刀体、凸轮机构、切带电机等组成。该部件的作用有：1.提供烫合装置并控制其动作。2.提供送带轨道。3.提供并控制压带、切带装置并检测此动作。4.检测前门位置。5.为前门动作提供动力。6.检测压币松紧。烫合采用电加热使捆钞带融化再压紧冷却后即烫合在一起。压带、切带采用电机带动凸轮转动使切带刀、压带刀上下运动来完成。2、前门部件：主要由前门滑道、前门扭簧活门、齿条等组成。该部件的作用是：1.提供送带轨道。2.捆扎钱币时使钱币与外界隔开避免干扰。前门的运动由电机驱动，由一个摩擦齿轮进行传动，靠齿轮部分表面摩擦力来传动，当前门运动阻力很大时，齿轮和传动轴会打滑，此功能可预防关门时卡住手了对人造成伤害。3、直进送带部件：主要由直进电机、直进送带体安装板、短送带体、短送带轮等组成。该部件的作用是：1.为直进送带提供动力。2.检测直进送带长度。3.调节直进送带松紧。送带时，电机驱动送带轮旋转，由于捆钞带卡在送带轮和压带轮之间，捆钞带和压带轮被动运动。捆钞带送出的长度由压带轮带动的光栅和光耦来计算。压带轮由内六角螺钉顶住，通过调节...
