排水、挡土墙及边坡防护施工方案

排水、挡土墙及边坡防护施工方案_第1页
1/26

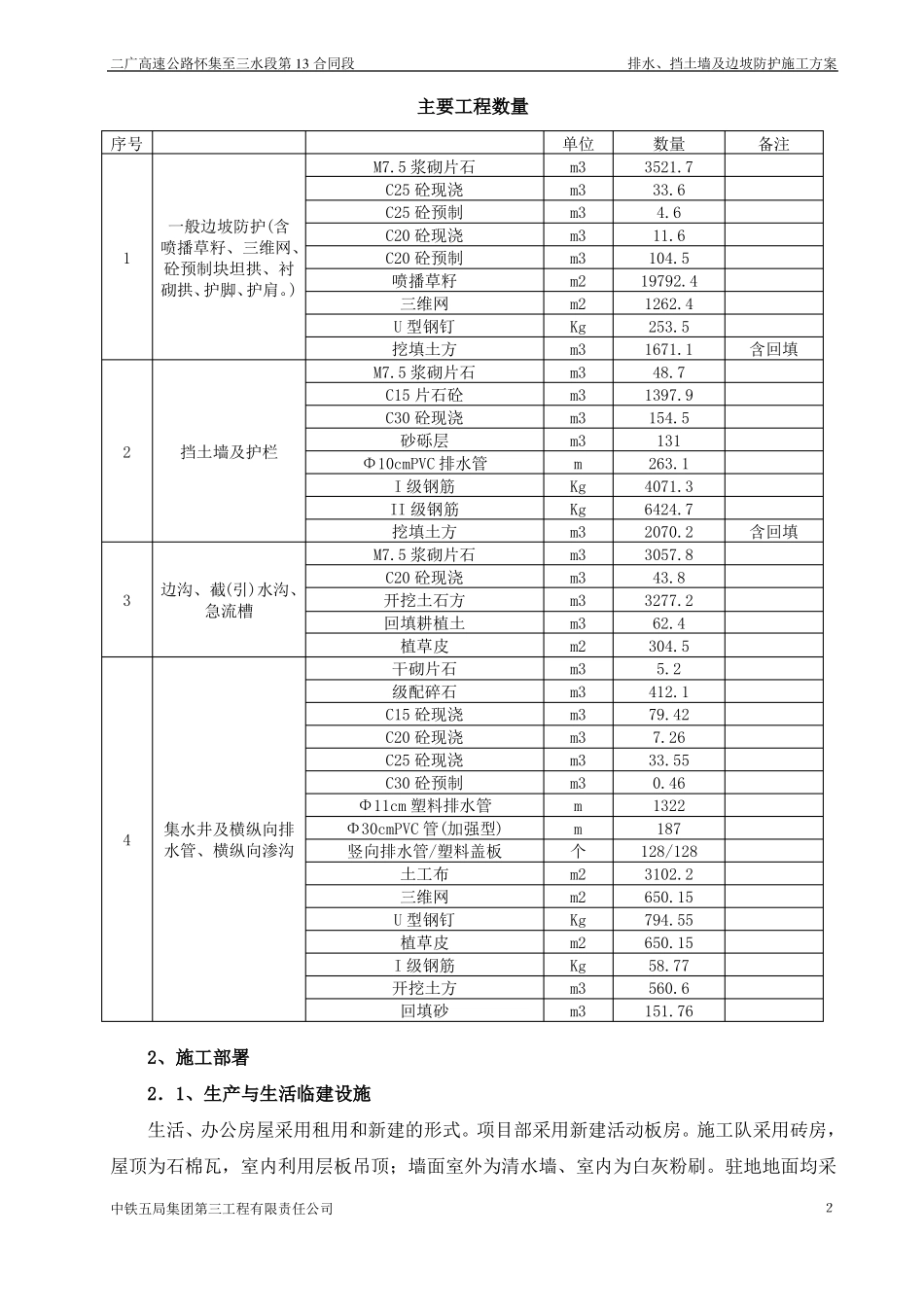

排水、挡土墙及边坡防护施工方案_第2页
2/26

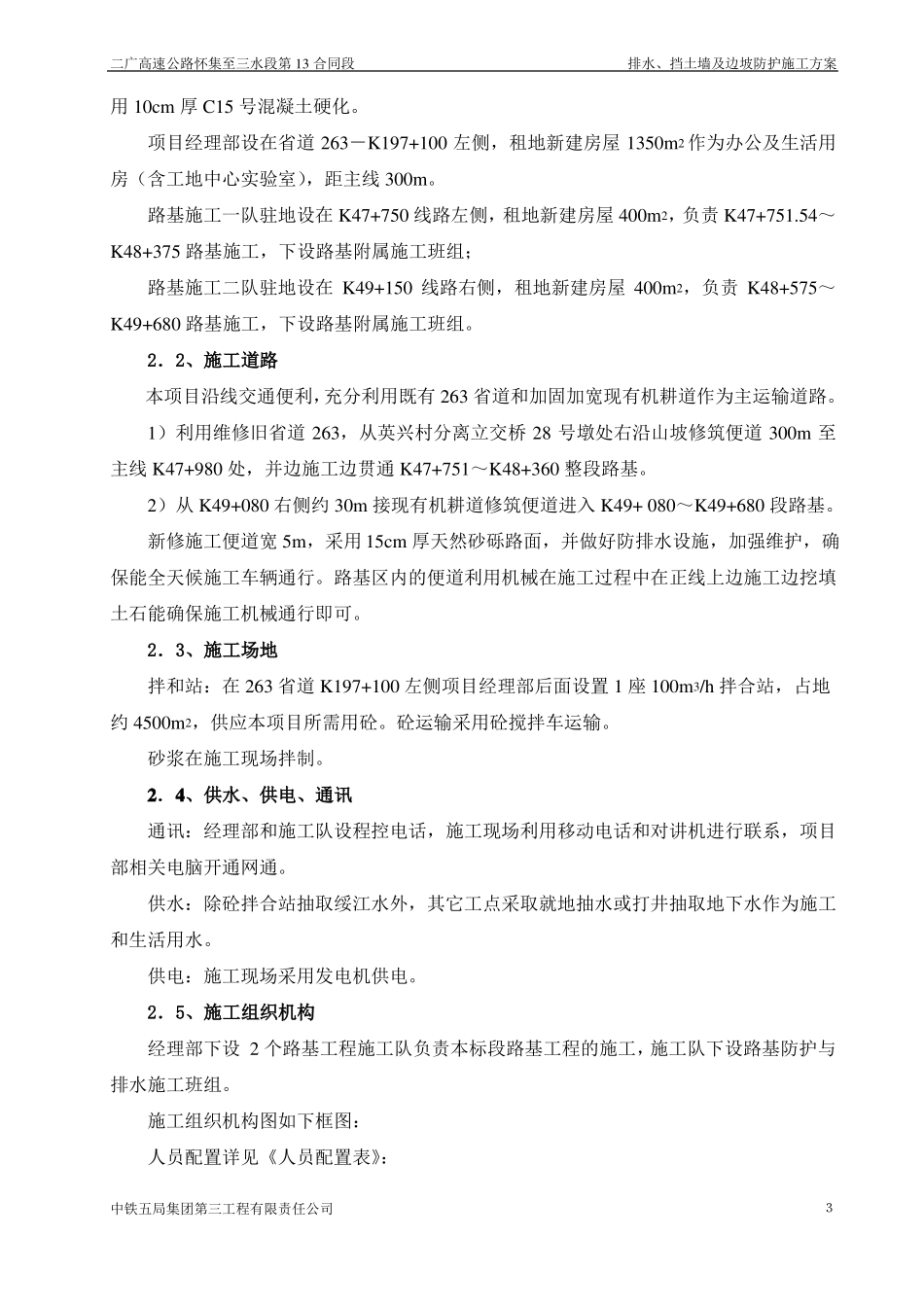

排水、挡土墙及边坡防护施工方案_第3页
3/26
二广高速公路怀集至三水段第 13 合同段排水、挡土墙及边坡防护施工方案排水、挡土墙及边坡防护施工方案1、工程基本情况1.1、工程概况本合同段为第 13 标段,路线起于四会市石狗镇讴坑村,止于四会市黄田镇沙塘坑村,起讫里程为 YK46+844(ZK46+887.86)~K49+680,全长 2.836km,其中路基三段,即K47+751.54~K48+375、 K48+575~K48+596.46、K49+083.54~K49+680。路基路面排水方式主要有:浆砌片石边沟、引水沟、截水沟;超高路段纵横向排水管及集水井;横纵向渗沟及出口;急流槽及消力池。路基一般挡土墙有:K47+770~K47+810、K48+210~K48+230 及 K49+160~K49+250三处浆砌片石护脚;K47+980~K48+005 浆砌片石护肩;K47+810~K47+865 衡重式片石砼路肩挡土墙、K49+480~K49+624.4 重力式片石砼路肩挡土墙,挡土墙顶部设钢筋混凝土护栏。路基一般边坡防护方式有:喷播草籽、三维网、砼预制块坦拱、衬砌拱。路基还有高边坡防护及桩锚式挡土墙,在此本方案中不作阐述,另单独详述。1.2、气象、水文、地质和地形情况四会至广宁段位于广东省西北部,地貌属中低山、丘陵地貌,南东部为珠江三角洲平原。地貌单元可划分为山前冲积盆地、构造剥蚀丘陵、山间冲洪积小盆地三大单元。地势北西高南东低,由北西向南东呈倾斜状;地貌类型以丘陵及丘陵间冲洪积盆地为特征。沿线出露第四纪、三叠纪、寒武纪、震旦纪地层及燕山期、印支期花岗岩体。地震基本烈度为Ⅵ度。本项目所在区域属中纬度亚热带季风性湿润气候区,夏长冬短,年平均气温21.0~21.4℃,多年平均降水量 1832mm,降水多集中在 4~9 月。台风是本地区常见的自然现象。区内地处构造剥蚀丘陵区,区内地表水系较发育,主要河流有绥江及支流遍布全区。1.3、主要工程数量详见下页《主要工程数量表》。中铁五局集团第三工程有限责任公司1二广高速公路怀集至三水段第 13 合同段排水、挡土墙及边坡防护施工方案主要工程数量序号M7.5 浆砌片石C25 砼现浇C25 砼预制C20 砼现浇C20 砼预制喷播草籽三维网U 型钢钉挖填土方M7.5 浆砌片石C15 片石砼C30 砼现浇砂砾层Φ10cmPVC 排水管I 级钢筋II 级钢筋挖填土方M7.5 浆砌片石C20 砼现浇开挖土石方回填耕植土植草皮干砌片石级配碎石C15 砼现浇C20 砼现浇C25 砼现浇C30 砼预制Φ11cm 塑料排水管Φ30cmPVC 管(加强型)竖向排水管/塑料盖板土工布三维网U 型钢钉植草皮I 级钢筋开挖土方回填砂单位m3m3m3m3m3m2m2Kgm3m3m3...
