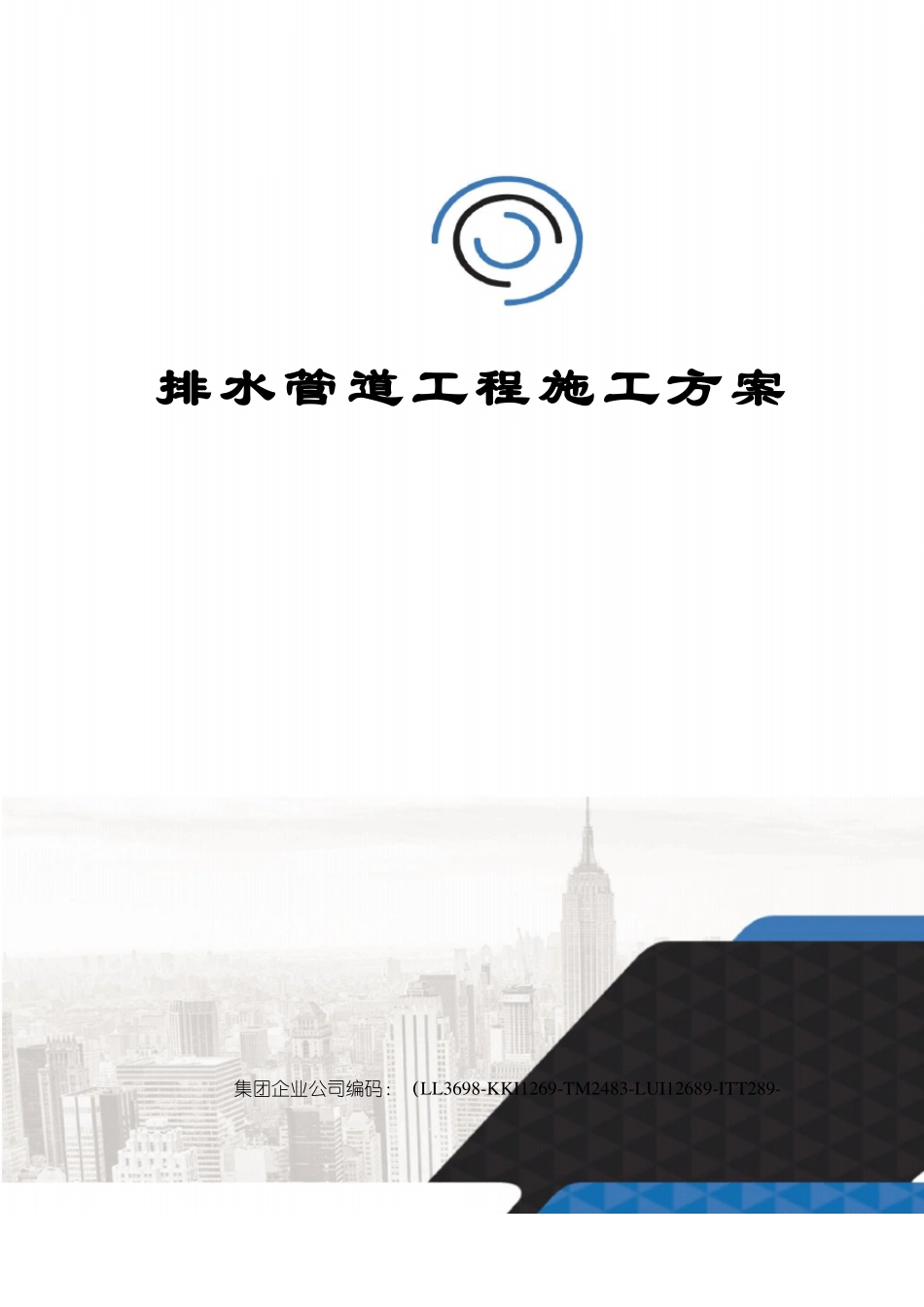

排水管道工程施工方案

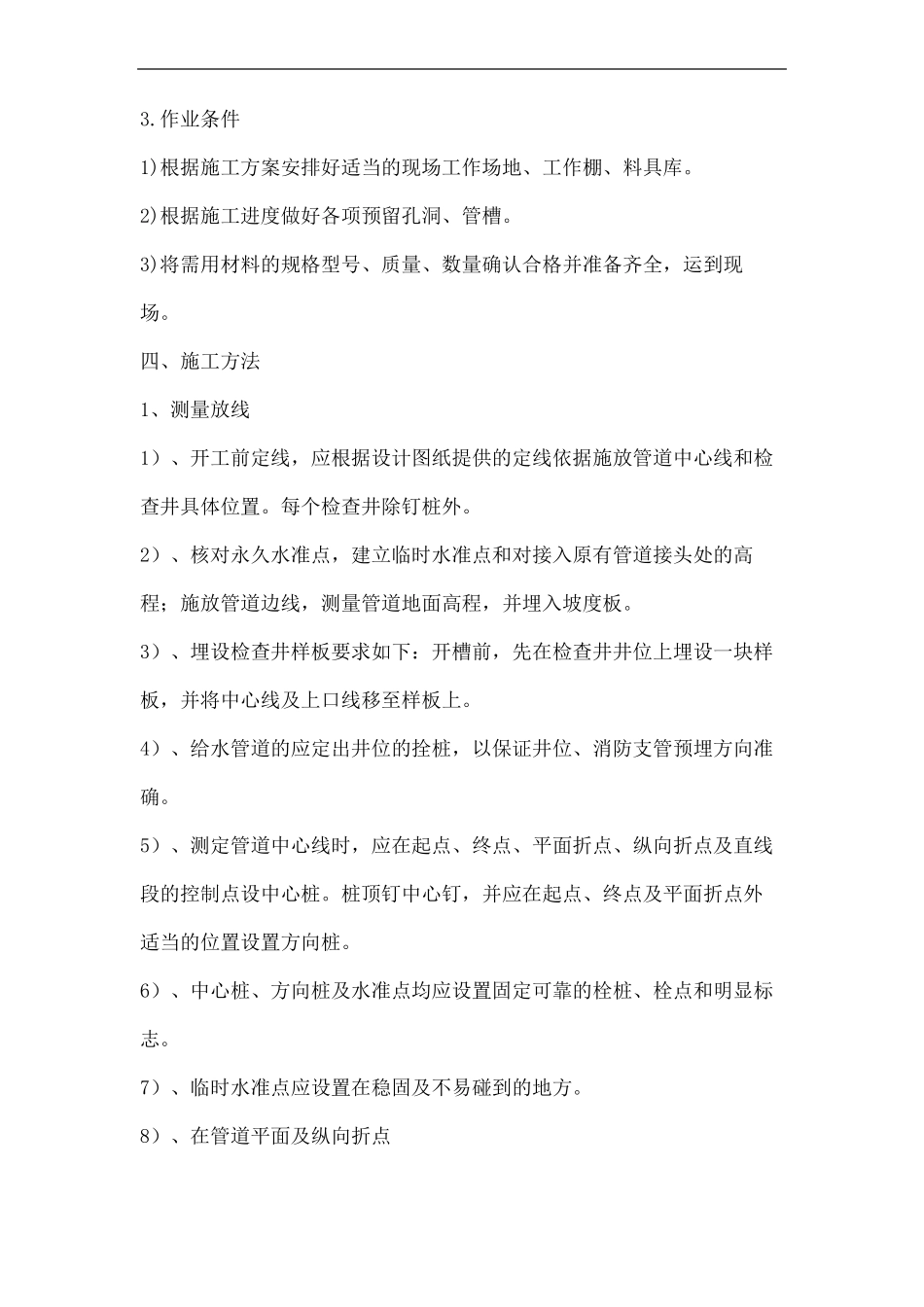

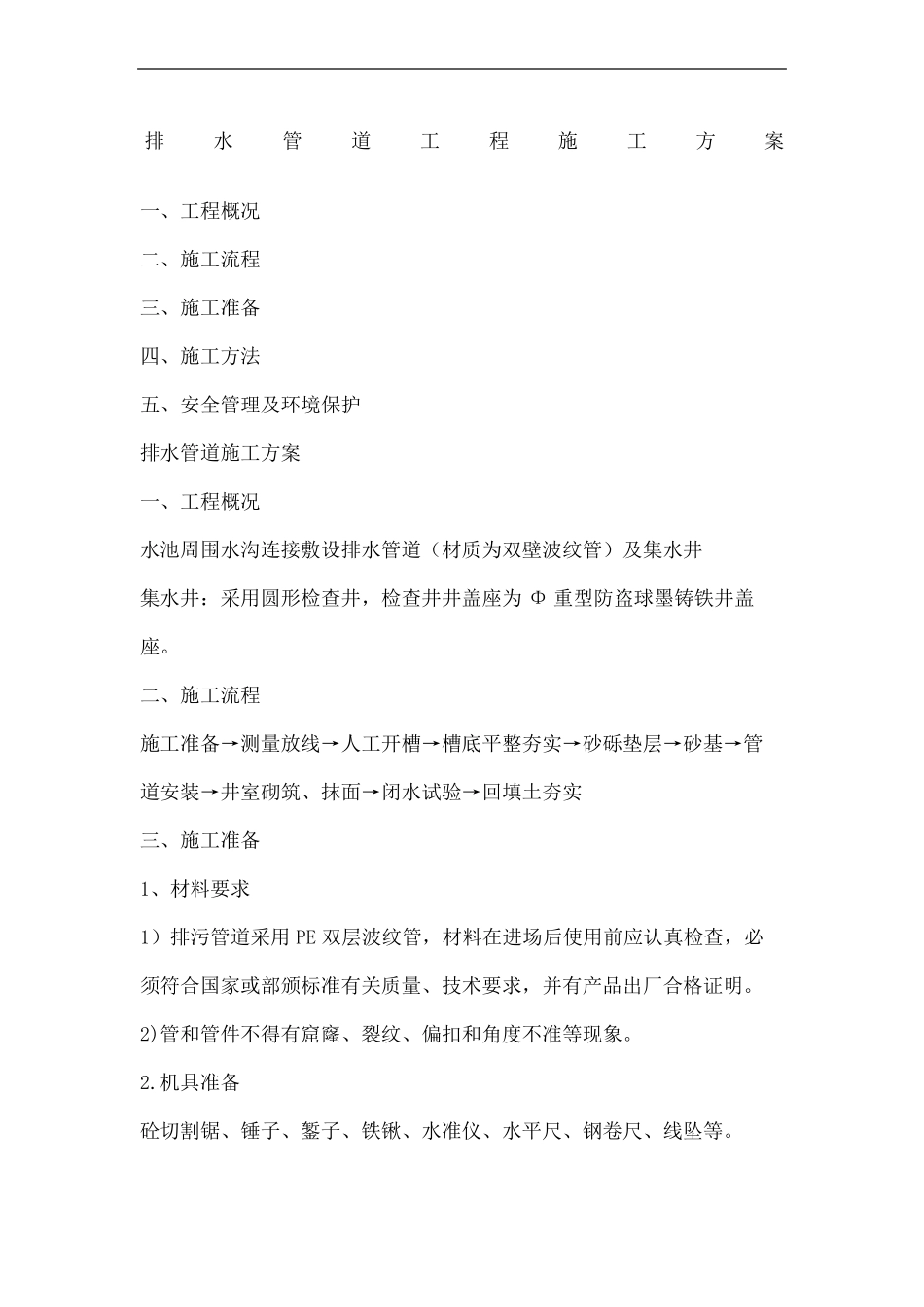

排水管道工程施工方案集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-排水管道工程施工方案一、工程概况二、施工流程三、施工准备四、施工方法五、安全管理及环境保护排水管道施工方案一、工程概况水池周围水沟连接敷设排水管道（材质为双壁波纹管）及集水井集水井：采用圆形检查井，检查井井盖座为 Φ 重型防盗球墨铸铁井盖座。二、施工流程施工准备→测量放线→人工开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→闭水试验→回填土夯实三、施工准备1、材料要求1）排污管道采用 PE 双层波纹管，材料在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。2)管和管件不得有窟窿、裂纹、偏扣和角度不准等现象。2.机具准备砼切割锯、锤子、錾子、铁锹、水准仪、水平尺、钢卷尺、线坠等。3.作业条件1)根据施工方案安排好适当的现场工作场地、工作棚、料具库。2)根据施工进度做好各项预留孔洞、管槽。3)将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。四、施工方法1、测量放线1）、开工前定线，应根据设计图纸提供的定线依据施放管道中心线和检查井具体位置。每个检查井除钉桩外。2）、核对永久水准点，建立临时水准点和对接入原有管道接头处的高程；施放管道边线，测量管道地面高程，并埋入坡度板。3）、埋设检查井样板要求如下：开槽前，先在检查井井位上埋设一块样板，并将中心线及上口线移至样板上。4）、给水管道的应定出井位的拴桩，以保证井位、消防支管预埋方向准确。5）、测定管道中心线时，应在起点、终点、平面折点、纵向折点及直线段的控制点设中心桩。桩顶钉中心钉，并应在起点、终点及平面折点外适当的位置设置方向桩。6）、中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志。7）、临时水准点应设置在稳固及不易碰到的地方。8）、在管道平面及纵向折点处，应根据需要增设一块坡度板。9）、在管道铺设前，应及时校核管道中心线及高程的高程。10）、对所有测量标志，在施工中均应妥为保护，不得拆毁或碰撞。11）、依据全部实测结果绘制竣工平面图和纵断面图。2、管槽开挖1）首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度。其坐标和标高应符合图纸要求。2）土方（集配砂石）采用人工开挖，为防止塌方，沟槽开挖后应留有一定边坡，边坡的大小与土质和沟深有关。为便于管段下沟，挖沟...
