排水管道电视及声纳检测评价技术规程

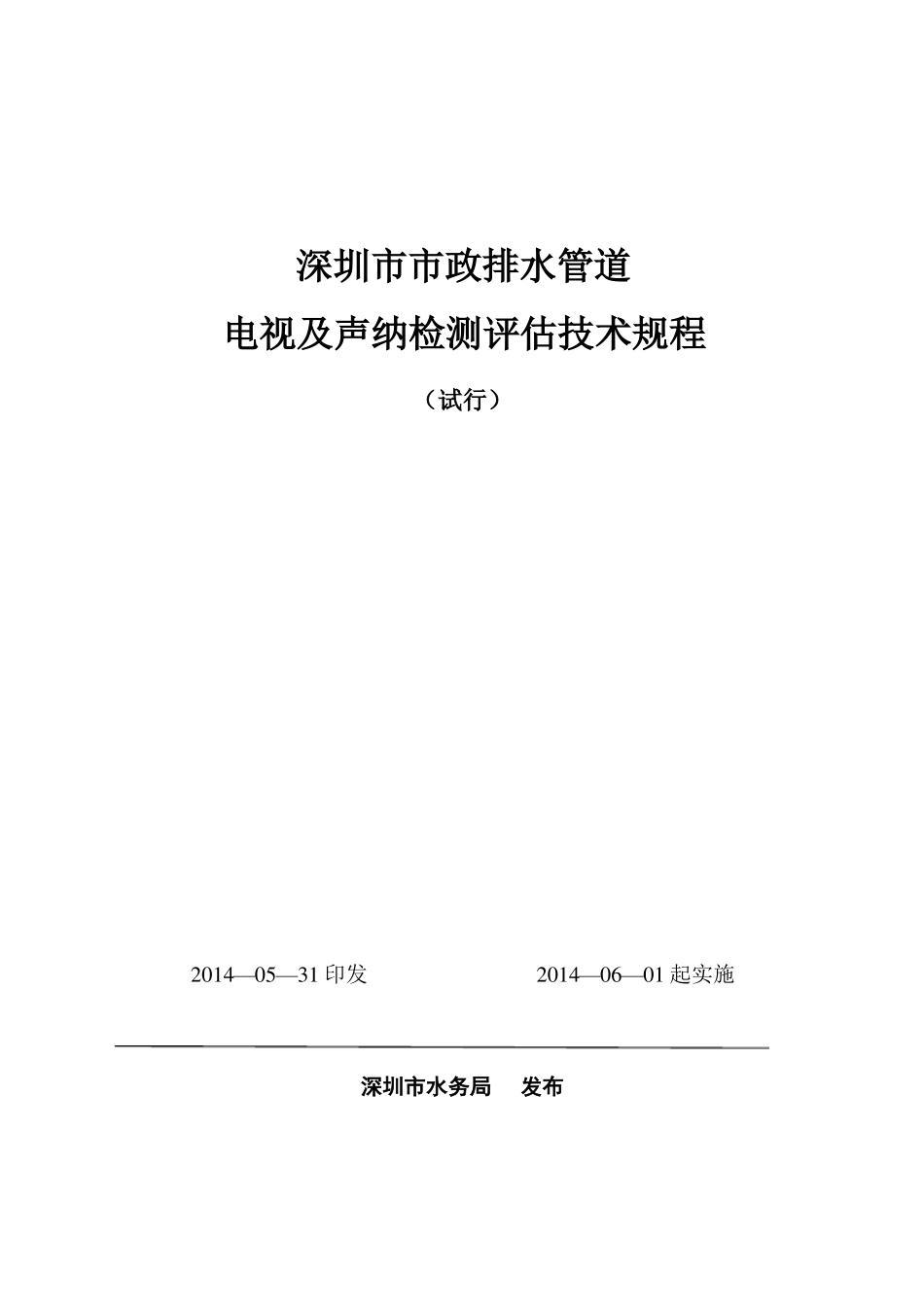

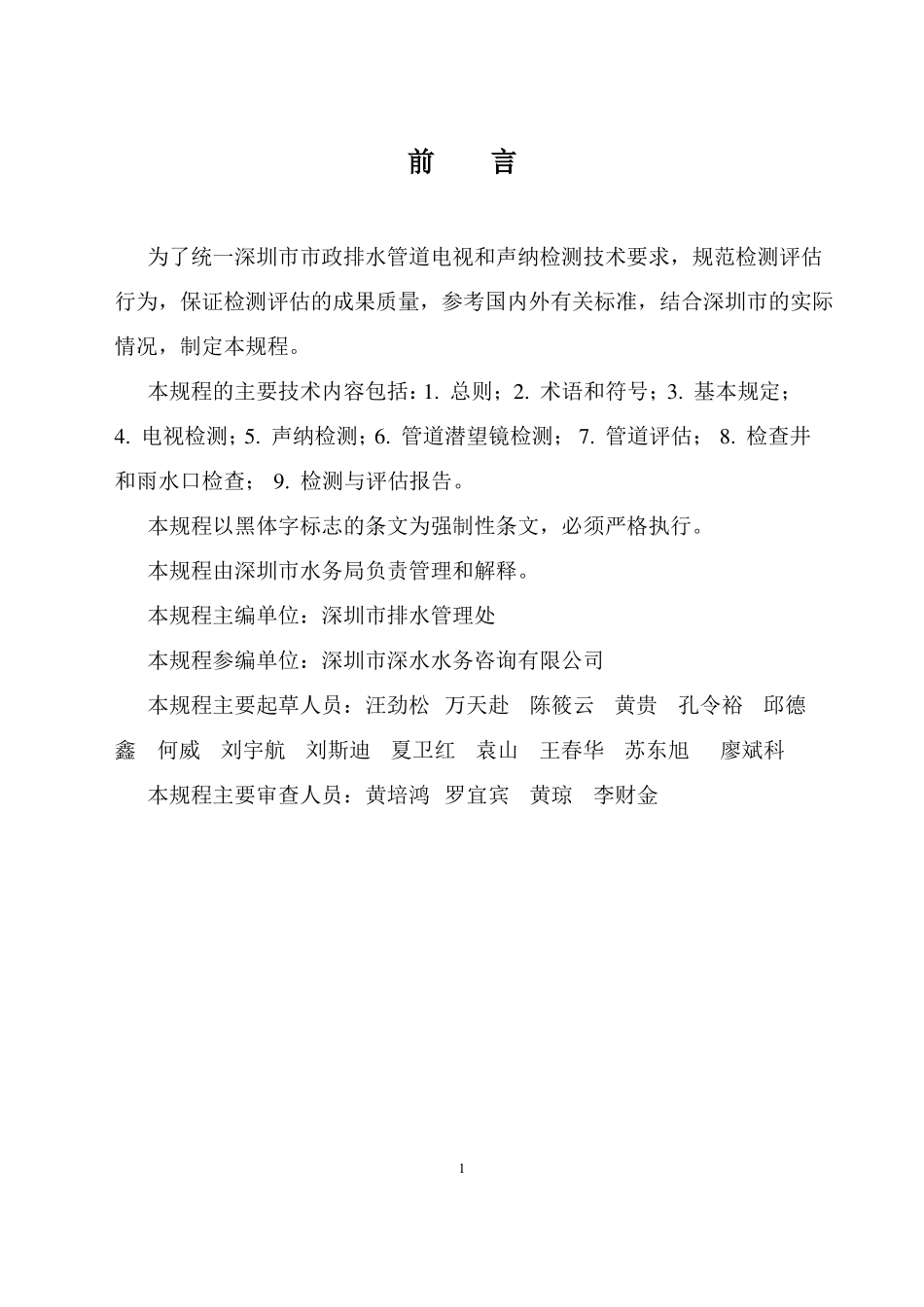

深圳市市政排水管道电视及声纳检测评估技术规程（试行）2014—05—31 印发2014—06—01 起实施深圳市水务局发布前言为了统一深圳市市政排水管道电视和声纳检测技术要求，规范检测评估行为，保证检测评估的成果质量，参考国内外有关标准，结合深圳市的实际情况，制定本规程。本规程的主要技术内容包括：1. 总则；2. 术语和符号；3. 基本规定；4. 电视检测；5. 声纳检测；6. 管道潜望镜检测； 7. 管道评估； 8. 检查井和雨水口检查； 9. 检测与评估报告。本规程以黑体字标志的条文为强制性条文，必须严格执行。本规程由深圳市水务局负责管理和解释。本规程主编单位：深圳市排水管理处本规程参编单位：深圳市深水水务咨询有限公司本规程主要起草人员：汪劲松 万天赴陈筱云黄贵孔令裕邱德鑫何威刘宇航刘斯迪夏卫红袁山王春华苏东旭廖斌科本规程主要审查人员：黄培鸿 罗宜宾黄琼李财金11 总 则1.0.1 为了促进深圳市市政排水管道电视和声纳检测技术发展，规范行业检测行为，保证检测质量，统一评估方法，保证检测成果的有效性，为市政排水管道的建设、施工、管理提供决策依据，保证城市排水管网安全运行，制定本规程。1.0.2 本规程适用于市政排水管道的检测与评估。企事业单位、居住区、工业区内的室外排水管道检测可参照执行；排水箱涵、暗渠的检测可参考执行。1.0.3 本规程主要适用于电视检测、声纳检测和管道潜望镜检测，目视检测或有影像记录方式的其它检测可参照执行。1.0.4 市政排水管道检测采用新技术、新方法时，管道评估应符合本规程的要求。1.0.5 市政排水管道的检测与评估，除应符合本规程的要求外，还应符合国家、省、市现行有关标准的规定。22 术语和符号2.1 术语2.1.1 电视检测Closed Circuit Television Inspection（CCTV）采用闭路电视系统进行管道检测的方法,简称 CCTV 检测。2.1.2 声纳检测Sonar Inspection采用声波探测技术对管道内水面以下状况进行检测的方法。2.1.3 管道潜望镜检测 Pipe Quick View Inspection采用管道潜望镜在检查井内对管道进行检测的方法，简称QV 检测。2.1.4 时钟表示法 Clock Description采用时钟的指针位置描述缺陷出现在管道内环向位置的表示方法。2.1.5 直向摄影 Forward-view Inspection电视摄像机取景方向与管道轴向一致，在摄像头随爬行器行进过程中通过控制器显示和记录管道内影像的拍摄方式。2.1.6 侧向摄影 Lateral Inspection爬行器停止行进，电视...
