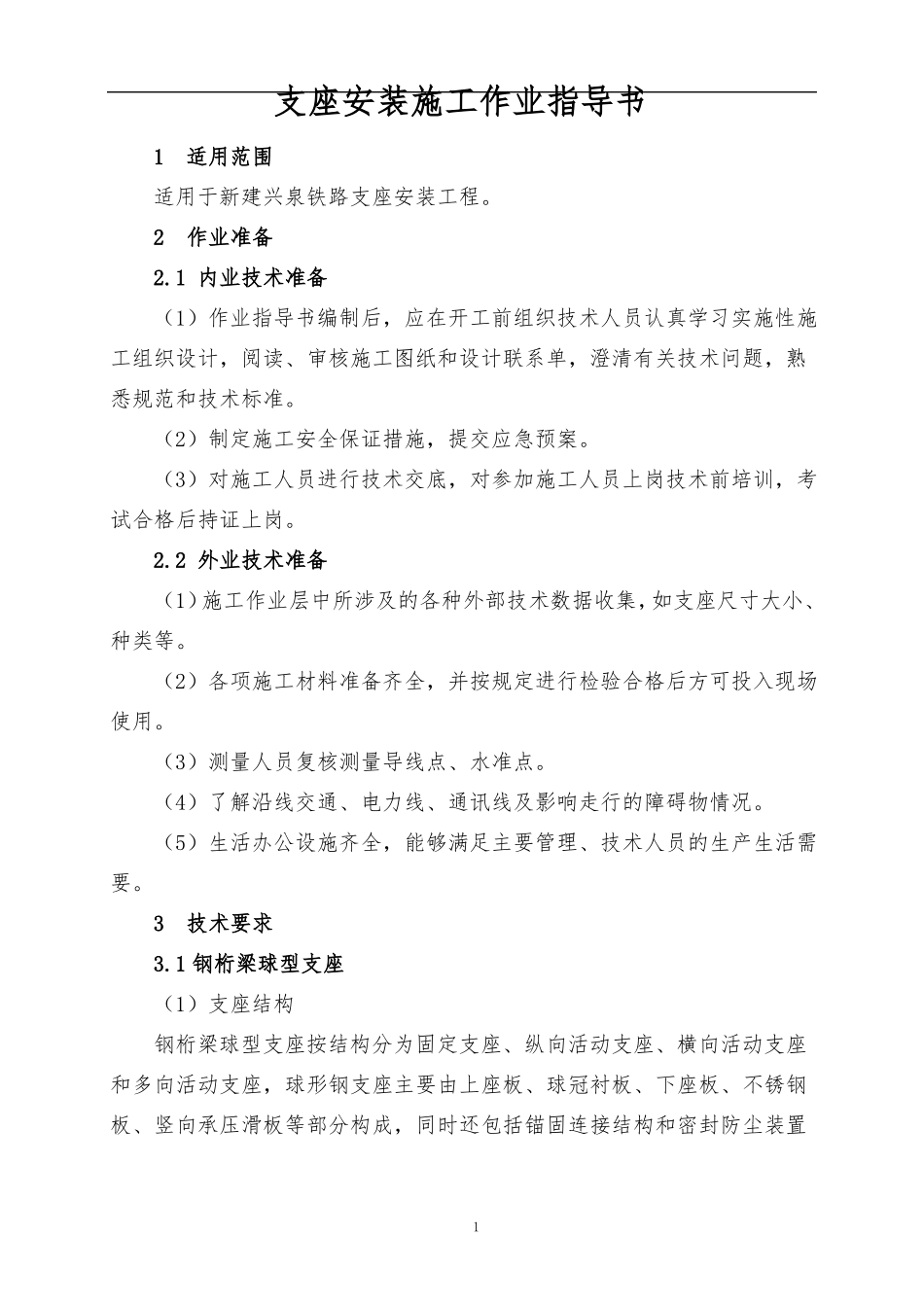

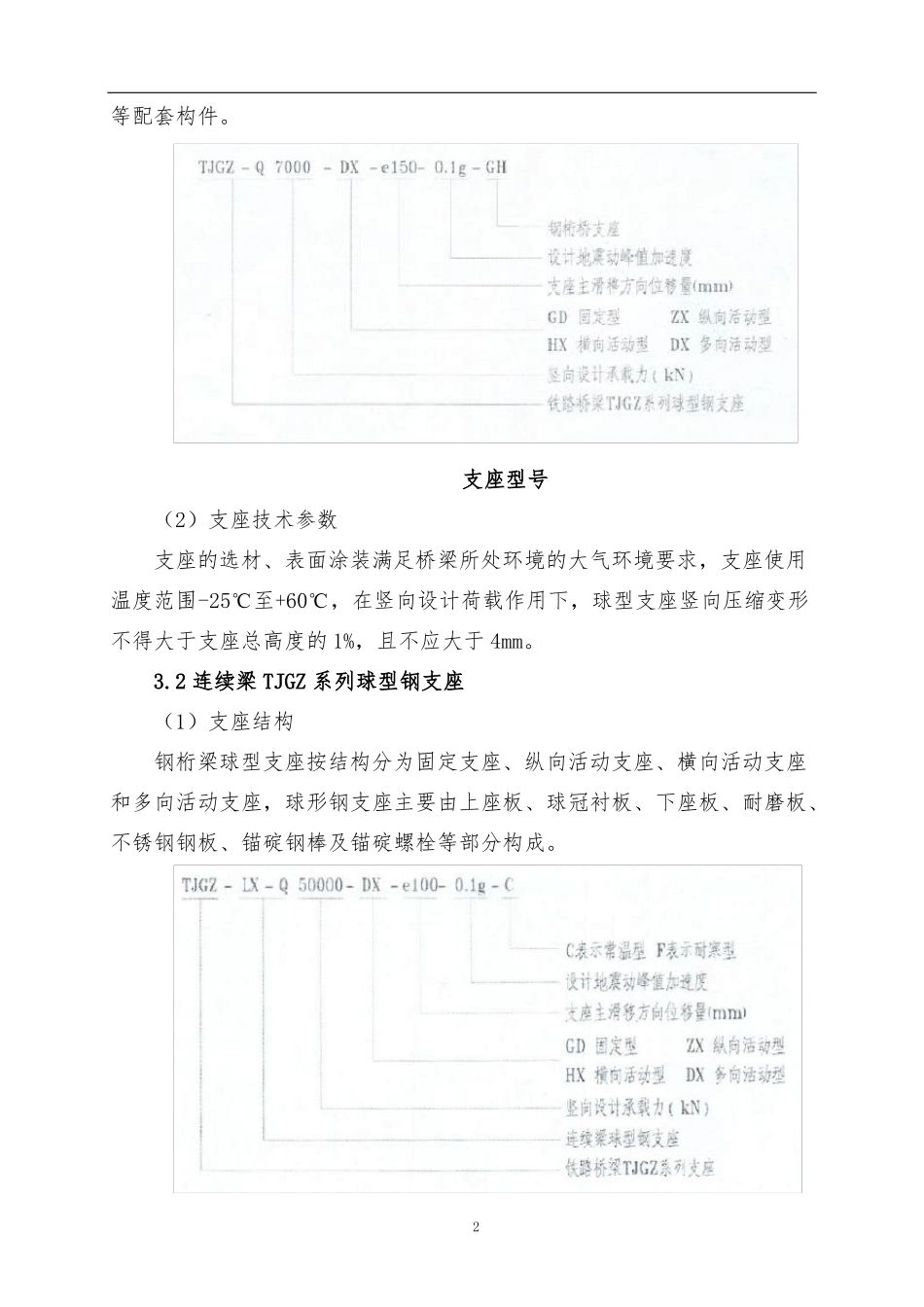

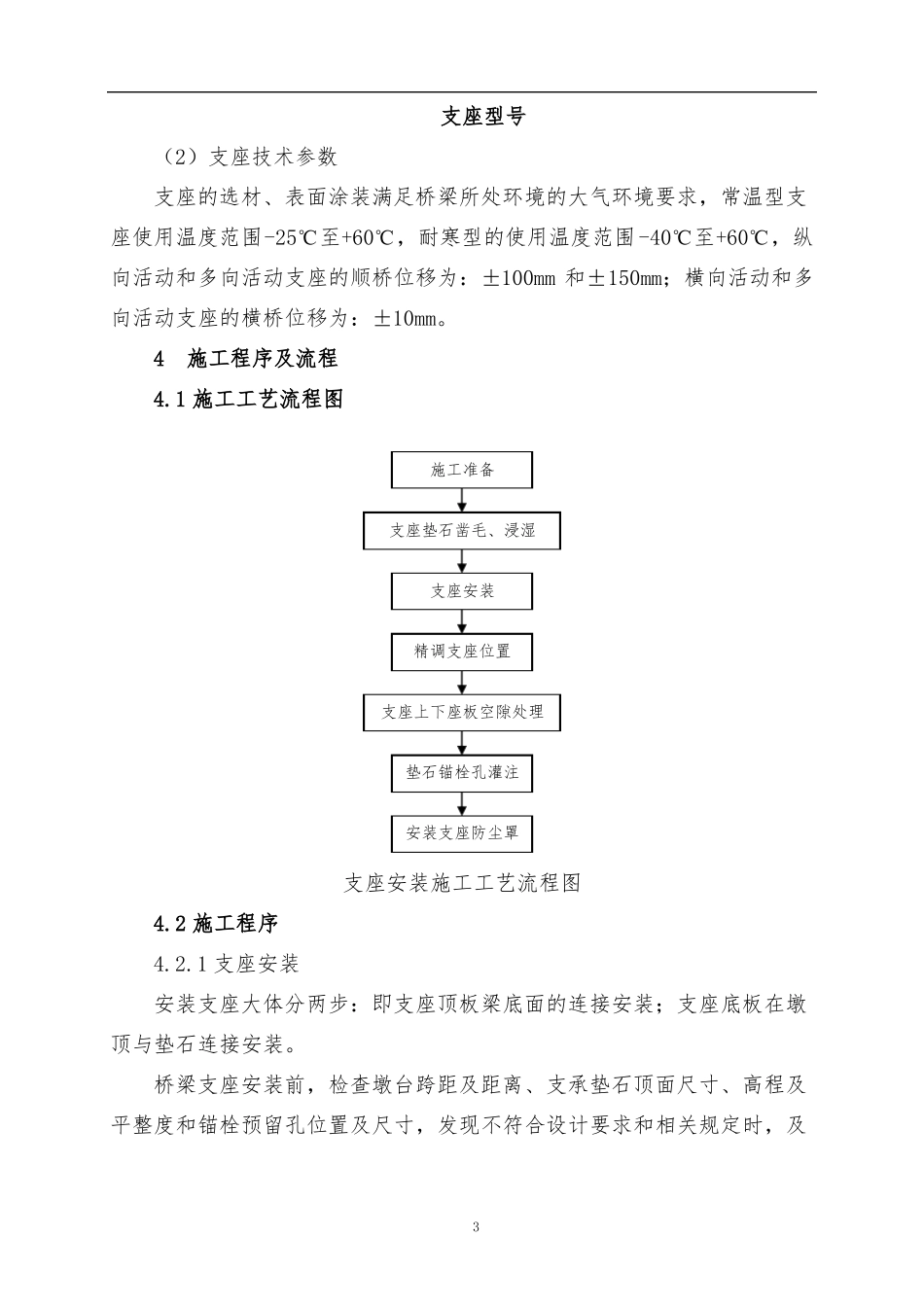

支座安装施工作业指导书1适用范围适用于新建兴泉铁路支座安装工程。2作业准备2.1 内业技术准备（1）作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸和设计联系单，澄清有关技术问题，熟悉规范和技术标准。（2）制定施工安全保证措施，提交应急预案。（3）对施工人员进行技术交底，对参加施工人员上岗技术前培训，考试合格后持证上岗。2.2 外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集，如支座尺寸大小、种类等。（2）各项施工材料准备齐全，并按规定进行检验合格后方可投入现场使用。（3）测量人员复核测量导线点、水准点。（4）了解沿线交通、电力线、通讯线及影响走行的障碍物情况。（5）生活办公设施齐全，能够满足主要管理、技术人员的生产生活需要。3技术要求3.1 钢桁梁球型支座（1）支座结构钢桁梁球型支座按结构分为固定支座、纵向活动支座、横向活动支座和多向活动支座，球形钢支座主要由上座板、球冠衬板、下座板、不锈钢板、竖向承压滑板等部分构成，同时还包括锚固连接结构和密封防尘装置1等配套构件。支座型号（2）支座技术参数支座的选材、表面涂装满足桥梁所处环境的大气环境要求，支座使用温度范围-25℃至+60℃，在竖向设计荷载作用下，球型支座竖向压缩变形不得大于支座总高度的 1%，且不应大于 4mm。3.2 连续梁 TJGZ 系列球型钢支座（1）支座结构钢桁梁球型支座按结构分为固定支座、纵向活动支座、横向活动支座和多向活动支座，球形钢支座主要由上座板、球冠衬板、下座板、耐磨板、不锈钢钢板、锚碇钢棒及锚碇螺栓等部分构成。2支座型号（2）支座技术参数支座的选材、表面涂装满足桥梁所处环境的大气环境要求，常温型支座使用温度范围-25℃至+60℃，耐寒型的使用温度范围-40℃至+60℃，纵向活动和多向活动支座的顺桥位移为：±100mm 和±150mm；横向活动和多向活动支座的横桥位移为：±10mm。4施工程序及流程4.1 施工工艺流程图施工准备支座垫石凿毛、浸湿支座安装精调支座位置支座上下座板空隙处理垫石锚栓孔灌注安装支座防尘罩支座安装施工工艺流程图4.2 施工程序4.2.1 支座安装安装支座大体分两步：即支座顶板梁底面的连接安装；支座底板在墩顶与垫石连接安装。桥梁支座安装前，检查墩台跨距及距离、支承垫石顶面尺寸、高程及平整度和锚栓预留孔位置及尺寸，发现不符合设计要求和相关规定时，及3时进行处理。支承垫石顶面必须划线标明支座下底板的纵、横...
