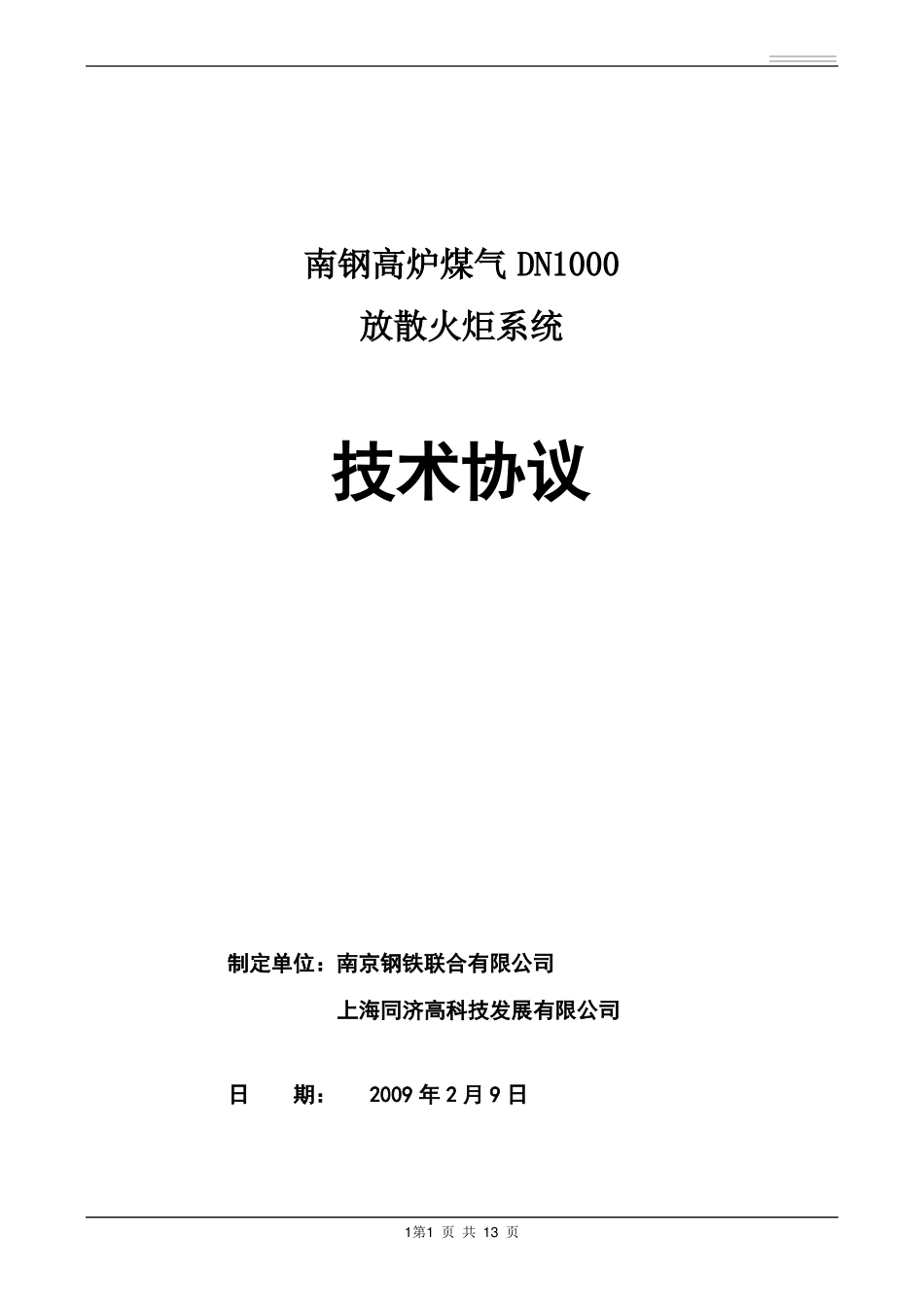

放散塔技术方案090217_第1页
1/13
放散塔技术方案090217_第2页
2/13
放散塔技术方案090217_第3页
3/13
南钢高炉煤气 DN1000放散火炬系统技术协议制定单位:南京钢铁联合有限公司上海同济高科技发展有限公司日期: 2009 年 2 月 9 日1第1 页 共 13 页v1.0 可编辑可修改甲方:南京钢铁联合有限公司乙方:上海同济高科技发展有限公司南京钢铁联合有限公司(以下简称甲方)就厂内原有的一套 DN700 高炉煤气放散塔,现将该放散塔拆除,同时委托上海同济高科技发展有限公司(以下简称乙方)在该塔所处地址上进行DN1000 高炉煤气放散塔大修重建。经双方友好协商达成如下协议。1 、设计依据1.1 放散气体数据放散介质:高炉煤气;放散煤气温度:30-60℃(最大 80℃)设计最大放散量:120000 Nm /h高炉煤气主管压力:≥12kPa;1.2 公用工程条件氮气:,常温,输入管径 Dn50;燃料气:焦炉煤气,3~6kPa,常温。低热值 4200±10%kcal/Nm ,输入管径 Dn80;供电: AC380V/50HZ,三相四线,容量 9 kVA;332 、放散设计方案2.1 设计原则严格执行国家及行业相关标准、规范,保证火炬安全可靠运行;根据最大放散量和放散压力确定主燃烧器的尺寸;采用成熟可靠的技术,具有节能性和先进性;设备具有良好的气密性,不得有煤气泄漏现象;能实现放散火炬装置的远程手动/自动点火,消灭常明火;2第2 页 共 13 页v1.0 可编辑可修改设备的检测、传输、调节、转换及控制功能灵敏准确,精确度高,响应速度快;采用节能型结构的常明灯,降低燃料气的消耗。2.2 放散系统设计总体方案该放散火炬系统设置:主燃烧器、防风罩、常明灯、分子密封器、火炬筒体及水平工艺管、火炬塔架、自动点火/放散控制系统、电气仪表、公用管道安装材料及电气仪表安装材料等。2.2.1 主要工艺参数煤气放散量:最大放散量为 120000Nm /h;,放散温度 30-60℃(最大 80℃),压力 12kPa;设计放散高度:50m。2.2.2 主体设备参数主燃烧器: DN1000mm;分子密封器: DN1000mm;放散筒体: DN1000mm;放散塔架:底部根开约 7m×7m,顶层检修平台高度约 46m;水平工艺管 DN1000mm,长度约 8m。2.2.3 责任和供货范围:设备及工艺公用管线:放散调节蝶阀(含调节蝶阀)后,地面以上的所有设备、工艺公用管线(高炉煤气、焦炉煤气、氮气)的设计、供货和安装由乙方负责;放散筒体和放散塔架的地锚螺栓由乙方负责供货;自动点火控制系统:火炬自动控制柜后的所有电气仪表设备、电气仪表安装材料的设计、供货和安装由乙方负责;火炬自动控制柜安装位置位于距火...
