自动控制原理实物设计制作报告

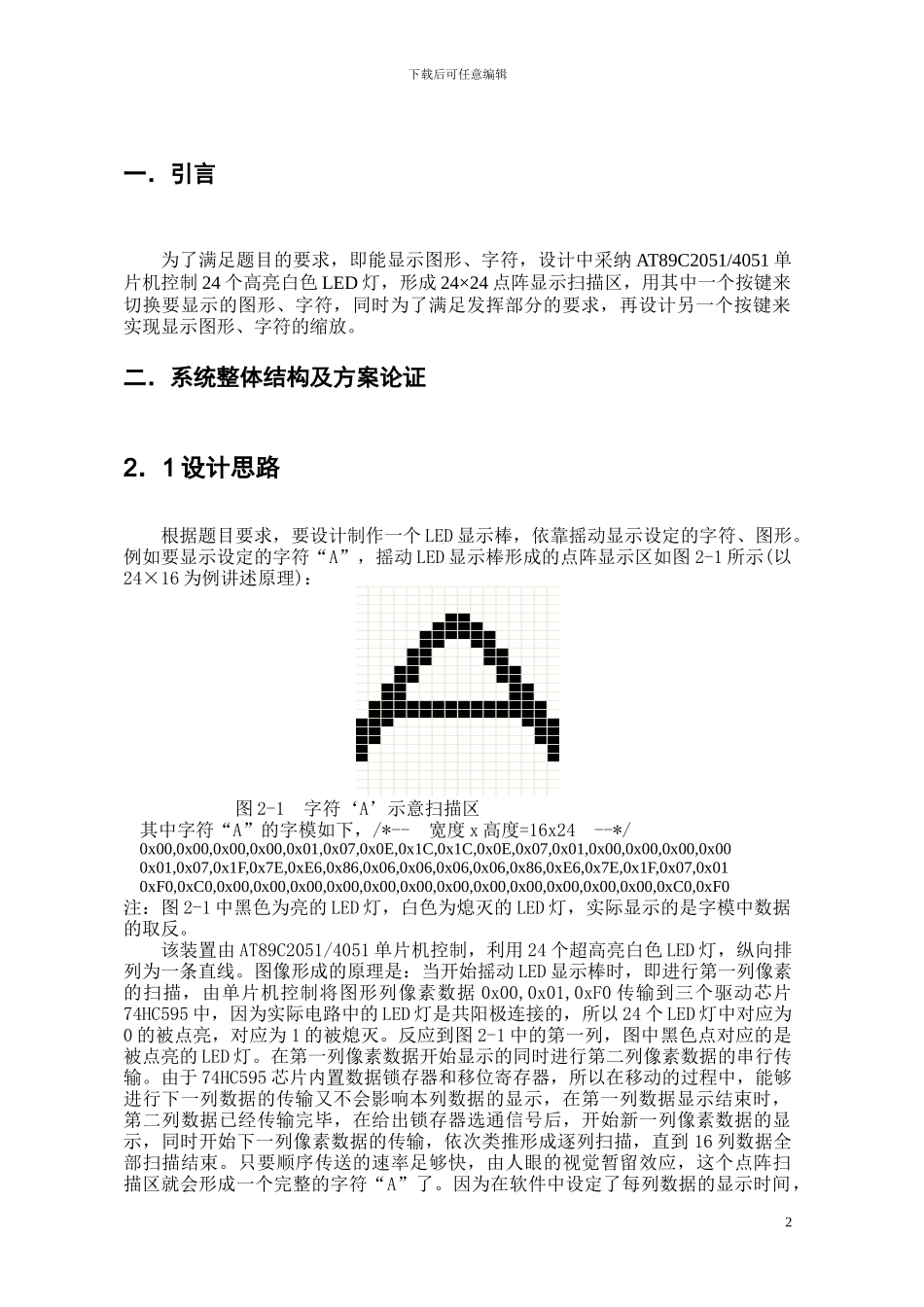

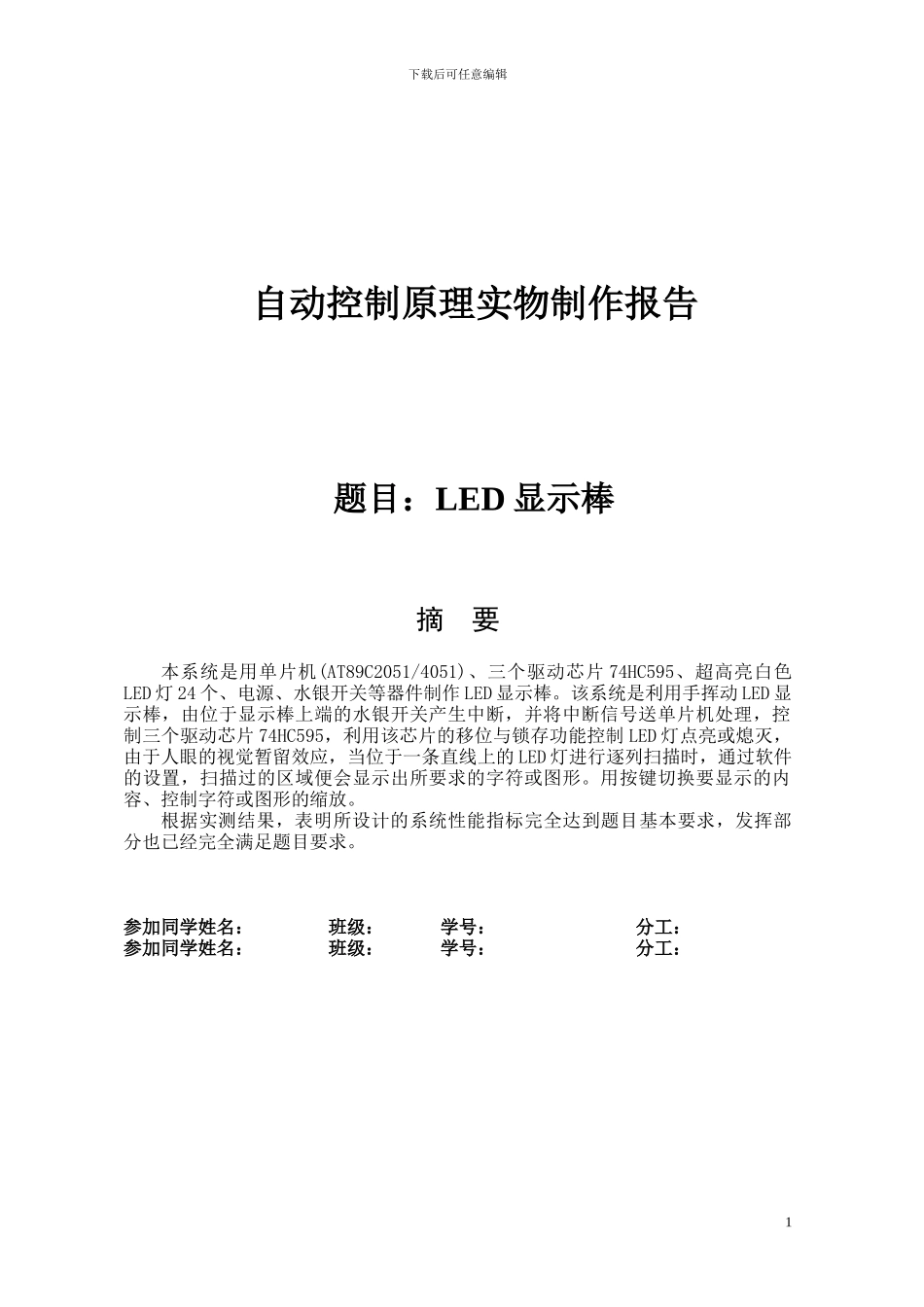

下载后可任意编辑自动控制原理实物制作报告题目：LED 显示棒摘 要本系统是用单片机(AT89C2051/4051)、三个驱动芯片 74HC595、超高亮白色LED 灯 24 个、电源、水银开关等器件制作 LED 显示棒。该系统是利用手挥动 LED 显示棒，由位于显示棒上端的水银开关产生中断，并将中断信号送单片机处理，控制三个驱动芯片 74HC595，利用该芯片的移位与锁存功能控制 LED 灯点亮或熄灭，由于人眼的视觉暂留效应，当位于一条直线上的 LED 灯进行逐列扫描时，通过软件的设置，扫描过的区域便会显示出所要求的字符或图形。用按键切换要显示的内容、控制字符或图形的缩放。根据实测结果，表明所设计的系统性能指标完全达到题目基本要求，发挥部分也已经完全满足题目要求。 参加同学姓名： 班级： 学号： 分工：参加同学姓名： 班级： 学号： 分工：1下载后可任意编辑一．引言为了满足题目的要求，即能显示图形、字符，设计中采纳 AT89C2051/4051 单片机控制 24 个高亮白色 LED 灯，形成 24×24 点阵显示扫描区，用其中一个按键来切换要显示的图形、字符，同时为了满足发挥部分的要求，再设计另一个按键来实现显示图形、字符的缩放。二．系统整体结构及方案论证2．1 设计思路根据题目要求，要设计制作一个 LED 显示棒，依靠摇动显示设定的字符、图形。例如要显示设定的字符“A”，摇动 LED 显示棒形成的点阵显示区如图 2-1 所示(以24×16 为例讲述原理)： 图 2-1 字符‘A’示意扫描区其中字符“A”的字模如下，/*-- 宽度 x 高度=16x24 --*/0x00,0x00,0x00,0x00,0x01,0x07,0x0E,0x1C,0x1C,0x0E,0x07,0x01,0x00,0x00,0x00,0x000x01,0x07,0x1F,0x7E,0xE6,0x86,0x06,0x06,0x06,0x06,0x86,0xE6,0x7E,0x1F,0x07,0x010xF0,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0xF0注：图 2-1 中黑色为亮的 LED 灯，白色为熄灭的 LED 灯，实际显示的是字模中数据的取反。该装置由 AT89C2051/4051 单片机控制，利用 24 个超高亮白色 LED 灯，纵向排列为一条直线。图像形成的原理是：当开始摇动 LED 显示棒时，即进行第一列像素的扫描，由单片机控制将图形列像素数据 0x00,0x01,0xF0 传输到三个驱动芯片74HC595 中，因为实际电路中的 LED 灯是共阳极连接的，所以 24 个 LED 灯中对应为0 的被点亮，对应为 1 的被熄灭。反应到图 2-1 中的第一列，图中黑色点对应的是被点亮的 LED...
