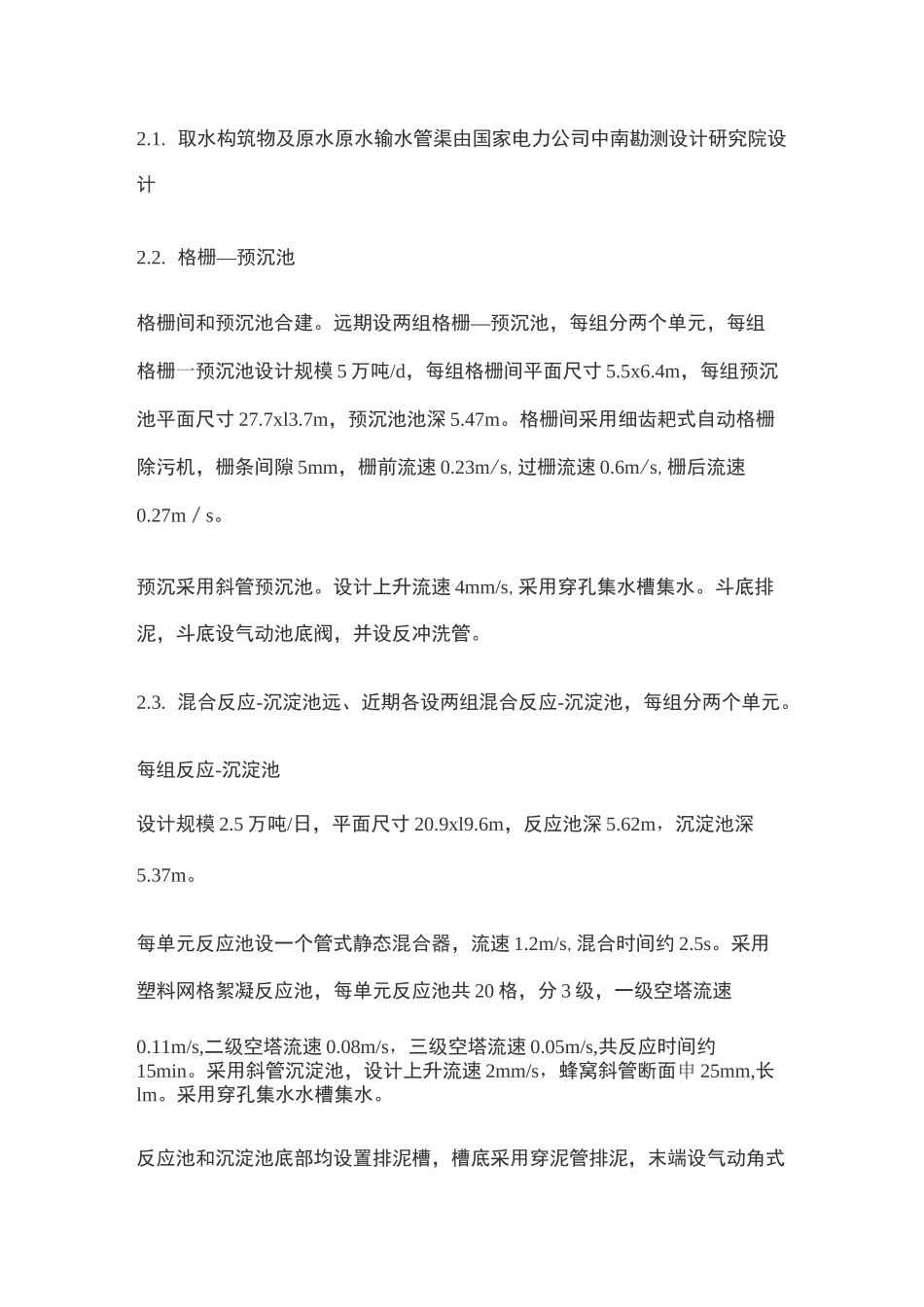

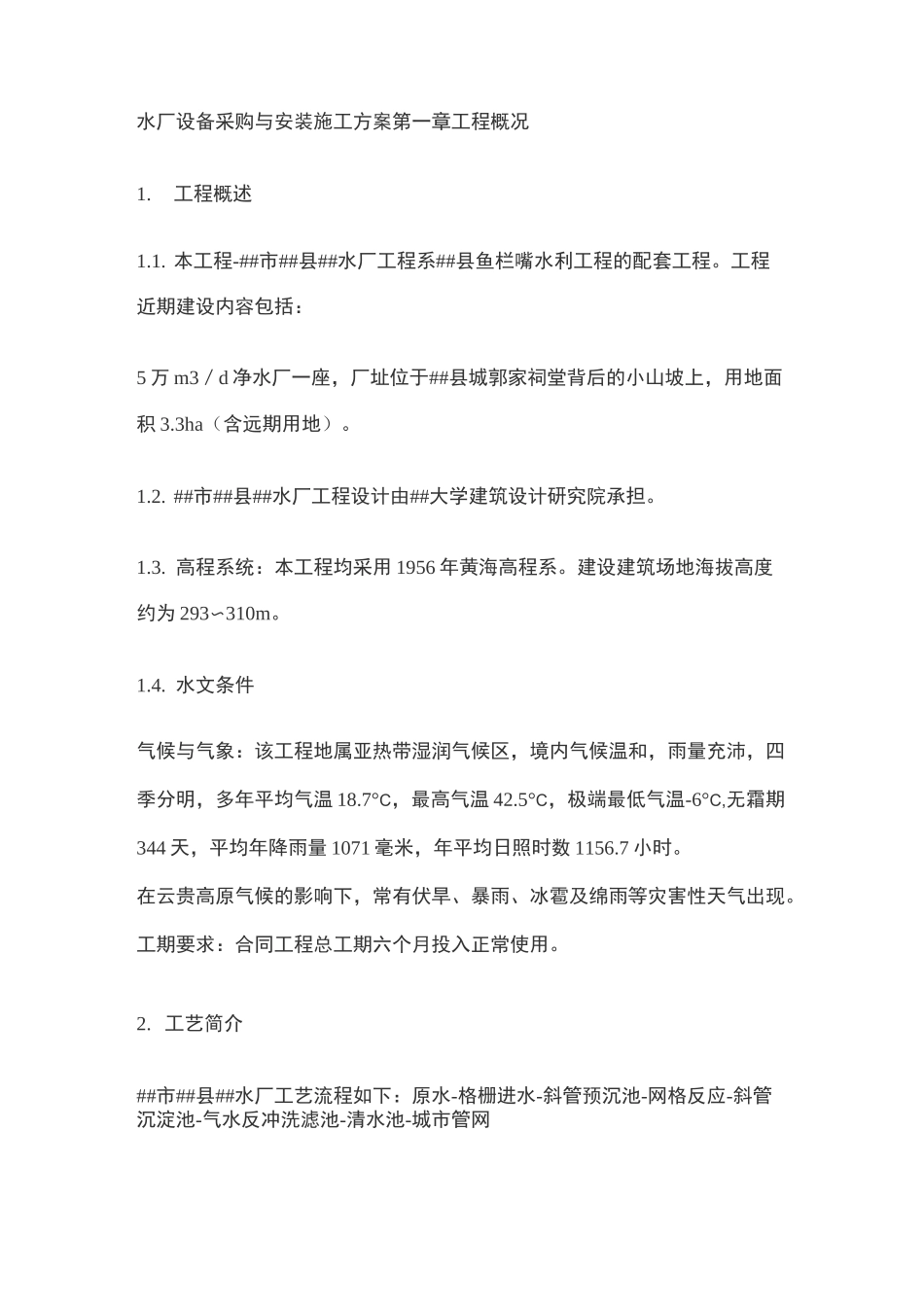

水厂设备采购与安装施工方案第一章工程概况1.工程概述1.1. 本工程-##市##县##水厂工程系##县鱼栏嘴水利工程的配套工程。工程近期建设内容包括：5 万 m3／d 净水厂一座，厂址位于##县城郭家祠堂背后的小山坡上，用地面积 3.3ha（含远期用地）。1.2. ##市##县##水厂工程设计由##大学建筑设计研究院承担。1.3. 高程系统：本工程均采用 1956 年黄海高程系。建设建筑场地海拔高度约为 293〜310m。1.4. 水文条件气候与气象：该工程地属亚热带湿润气候区，境内气候温和，雨量充沛，四季分明，多年平均气温 18.7°C，最高气温 42.5°C，极端最低气温-6°C,无霜期344 天，平均年降雨量 1071 毫米，年平均日照时数 1156.7 小时。在云贵高原气候的影响下，常有伏旱、暴雨、冰雹及绵雨等灾害性天气出现。工期要求：合同工程总工期六个月投入正常使用。2. 工艺简介##市##县##水厂工艺流程如下：原水-格栅进水-斜管预沉池-网格反应-斜管沉淀池-气水反冲洗滤池-清水池-城市管网2.1. 取水构筑物及原水原水输水管渠由国家电力公司中南勘测设计研究院设计2.2. 格栅—预沉池格栅间和预沉池合建。远期设两组格栅—预沉池，每组分两个单元，每组格栅一预沉池设计规模 5 万吨/d，每组格栅间平面尺寸 5.5x6.4m，每组预沉池平面尺寸 27.7xl3.7m，预沉池池深 5.47m。格栅间采用细齿耙式自动格栅除污机，栅条间隙 5mm，栅前流速 0.23m/s,过栅流速 0.6m/s,栅后流速0.27m／s。预沉采用斜管预沉池。设计上升流速 4mm/s,采用穿孔集水槽集水。斗底排泥，斗底设气动池底阀，并设反冲洗管。2.3. 混合反应-沉淀池远、近期各设两组混合反应-沉淀池，每组分两个单元。每组反应-沉淀池设计规模 2.5 万吨/日，平面尺寸 20.9xl9.6m，反应池深 5.62m，沉淀池深5.37m。每单元反应池设一个管式静态混合器，流速 1.2m/s,混合时间约 2.5s。采用塑料网格絮凝反应池，每单元反应池共 20 格，分 3 级，一级空塔流速0.11m/s,二级空塔流速 0.08m/s，三级空塔流速 0.05m/s,共反应时间约15min。采用斜管沉淀池，设计上升流速 2mm/s，蜂窝斜管断面申 25mm,长lm。采用穿孔集水水槽集水。反应池和沉淀池底部均设置排泥槽，槽底采用穿泥管排泥，末端设气动角式快开阀，并设反冲洗管。角式快开阀的启闭由二位四通电磁阀控制，同预沉池的电磁阀一并集中设置在预沉池顶部排泥筏控制室。2.4. 气水反冲洗滤池远、近期各设一组，共两组。每组分四格；每组设计规模...
