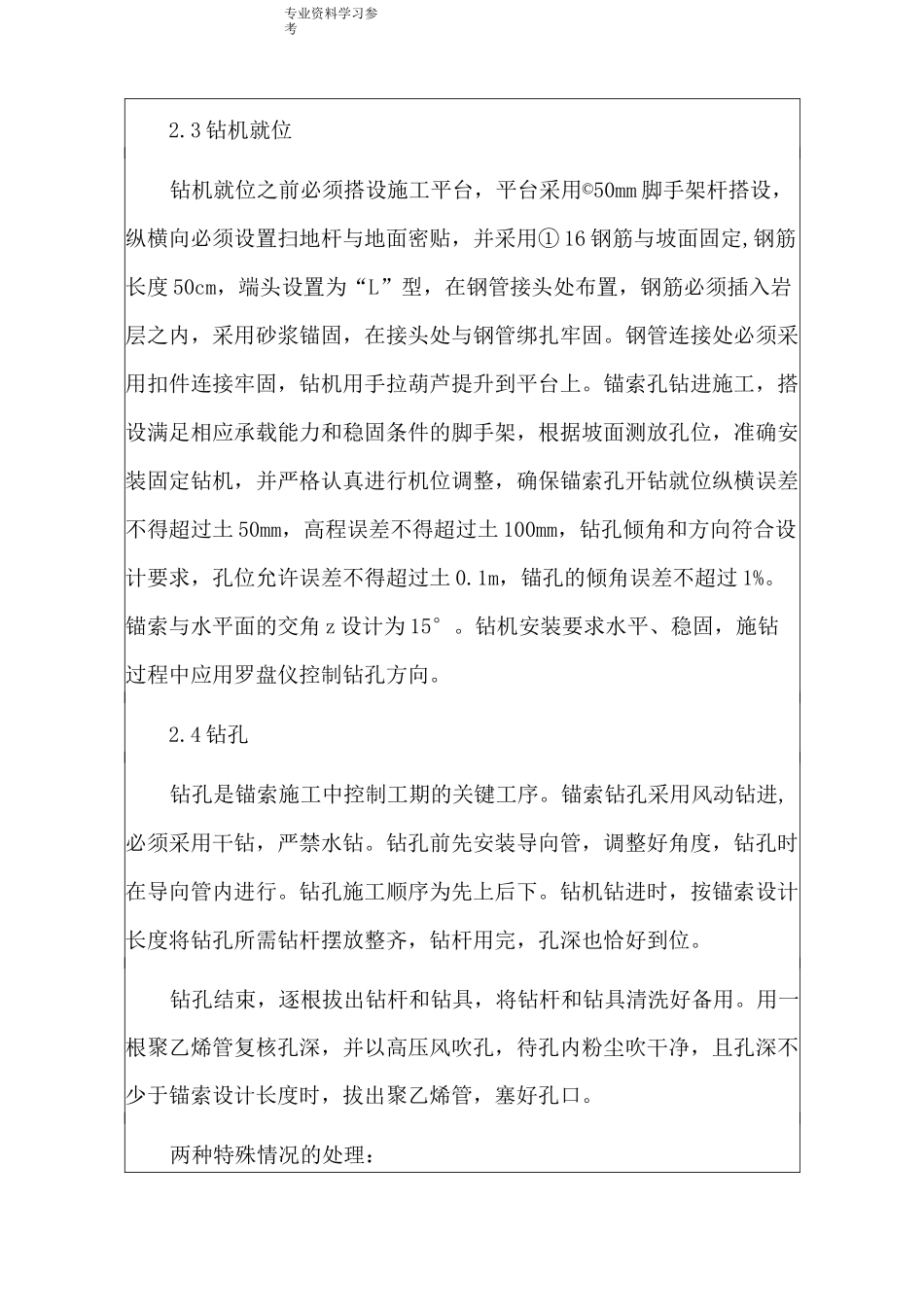

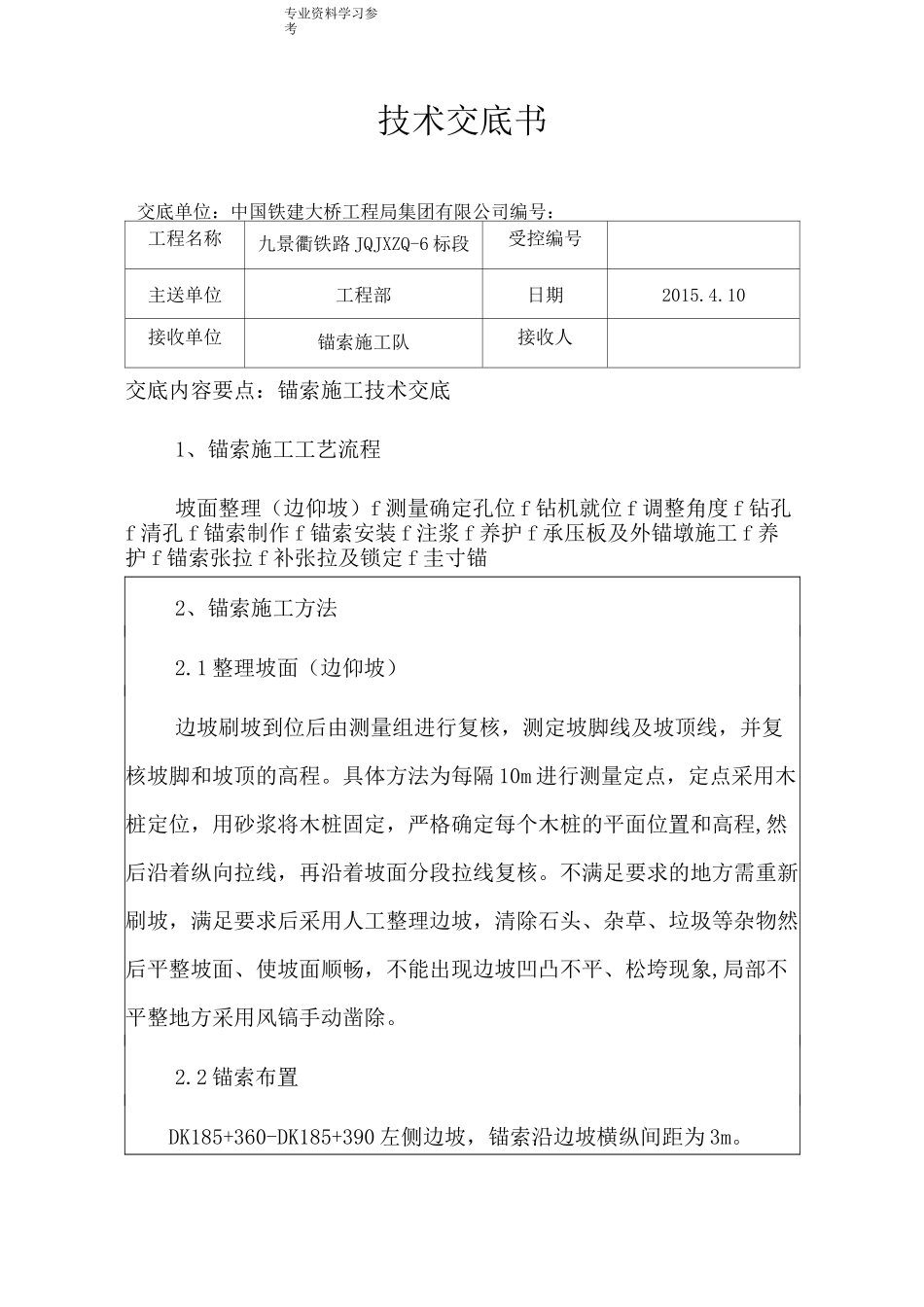

专业资料学习参考技术交底书交底单位：中国铁建大桥工程局集团有限公司编号：工程名称九景衢铁路 JQJXZQ-6 标段受控编号主送单位工程部日期2015.4.10接收单位锚索施工队接收人交底内容要点：锚索施工技术交底1、锚索施工工艺流程坡面整理（边仰坡）f 测量确定孔位 f 钻机就位 f 调整角度 f 钻孔f 清孔 f 锚索制作 f 锚索安装 f 注浆 f 养护 f 承压板及外锚墩施工 f 养护 f 锚索张拉 f 补张拉及锁定 f 圭寸锚2、锚索施工方法2.1 整理坡面（边仰坡）边坡刷坡到位后由测量组进行复核，测定坡脚线及坡顶线，并复核坡脚和坡顶的高程。具体方法为每隔 10m 进行测量定点，定点采用木桩定位，用砂浆将木桩固定，严格确定每个木桩的平面位置和高程,然后沿着纵向拉线，再沿着坡面分段拉线复核。不满足要求的地方需重新刷坡，满足要求后采用人工整理边坡，清除石头、杂草、垃圾等杂物然后平整坡面、使坡面顺畅，不能出现边坡凹凸不平、松垮现象,局部不平整地方采用风镐手动凿除。2.2 锚索布置DK185+360-DK185+390 左侧边坡，锚索沿边坡横纵间距为 3m。专业资料学习参考2.3 钻机就位钻机就位之前必须搭设施工平台，平台采用©50mm 脚手架杆搭设，纵横向必须设置扫地杆与地面密贴，并采用① 16 钢筋与坡面固定,钢筋长度 50cm，端头设置为“L”型，在钢管接头处布置，钢筋必须插入岩层之内，采用砂浆锚固，在接头处与钢管绑扎牢固。钢管连接处必须采用扣件连接牢固，钻机用手拉葫芦提升到平台上。锚索孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚索孔开钻就位纵横误差不得超过土 50mm，高程误差不得超过土 100mm，钻孔倾角和方向符合设计要求，孔位允许误差不得超过土 0.1m，锚孔的倾角误差不超过 1%。锚索与水平面的交角 z 设计为 15°。钻机安装要求水平、稳固，施钻过程中应用罗盘仪控制钻孔方向。2.4 钻孔钻孔是锚索施工中控制工期的关键工序。锚索钻孔采用风动钻进,必须采用干钻，严禁水钻。钻孔前先安装导向管，调整好角度，钻孔时在导向管内进行。钻孔施工顺序为先上后下。钻机钻进时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔结束，逐根拔出钻杆和钻具，将钻杆和钻具清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞...
