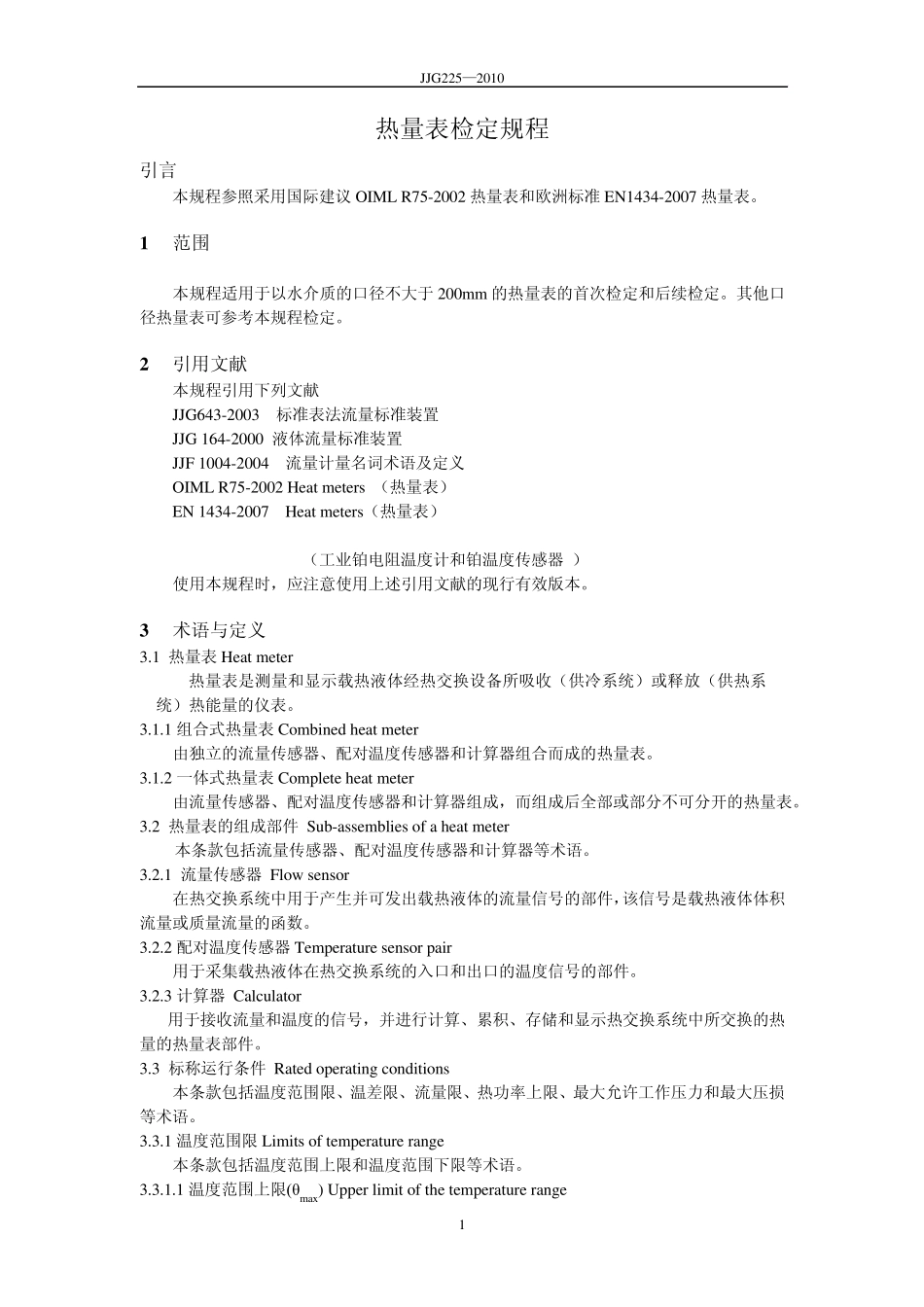

JJG225—2010 1 热量表检定规程 引言 本规程参照采用国际建议 OIML R75-2002 热量表和欧洲标准 EN1434-2007 热量表。 1 范围 本规程适用于以水介质的口径不大于 200mm 的热量表的首次检定和后续检定。其他口径热量表可参考本规程检定。 2 引用文献 本规程引用下列文献 JJG643-2003 标准表法流量标准装置 JJG 164-2000 液体流量标准装置 JJF 1004-2004 流量计量名词术语及定义 OIML R75-2002 Heat meters （热量表） EN 1434-2007 Heat meters（热量表） IEC 60751:2008 Industrial platinium resistance thermometer and platinium temperature sensors （工业铂电阻温度计和铂温度传感器 ） 使用本规程时，应注意使用上述引用文献的现行有效版本。 3 术语与定义 3.1 热量表 Heat meter 热量表是测量和显示载热液体经热交换设备所吸收（供冷系统）或释放（供热系统）热能量的仪表。 3.1.1 组合式热量表 Combined heat meter 由独立的流量传感器、配对温度传感器和计算器组合而成的热量表。 3.1.2 一体式热量表 Complete heat meter 由流量传感器、配对温度传感器和计算器组成，而组成后全部或部分不可分开的热量表。 3.2 热量表的组成部件 Sub-assemblies of a heat meter 本条款包括流量传感器、配对温度传感器和计算器等术语。 3.2.1 流量传感器 Flow sensor 在热交换系统中用于产生并可发出载热液体的流量信号的部件，该信号是载热液体体积流量或质量流量的函数。 3.2.2 配对温度传感器 Temperature sensor pair 用于采集载热液体在热交换系统的入口和出口的温度信号的部件。 3.2.3 计算器 Calculator 用于接收流量和温度的信号，并进行计算、累积、存储和显示热交换系统中所交换的热量的热量表部件。 3.3 标称运行条件 Rated operating conditions 本条款包括温度范围限、温差限、流量限、热功率上限、最大允许工作压力和最大压损等术语。 3.3.1 温度范围限 Limits of temperature range 本条款包括温度范围上限和温度范围下限等术语。 3.3.1.1 温度范围上限(θ max) Upper limit of the temperature range JJG225—2010 2 流经热量表的载热液体的最高允许温度，热量表在此温度下运行不超过最大允许误差。 3.3.1.2 温度范围下限(θmin) Lower limit of the temperature range 流经热量表的载热液体的最低允许温...
