《煤矿地质测量图例》实施补充规定VIP专享

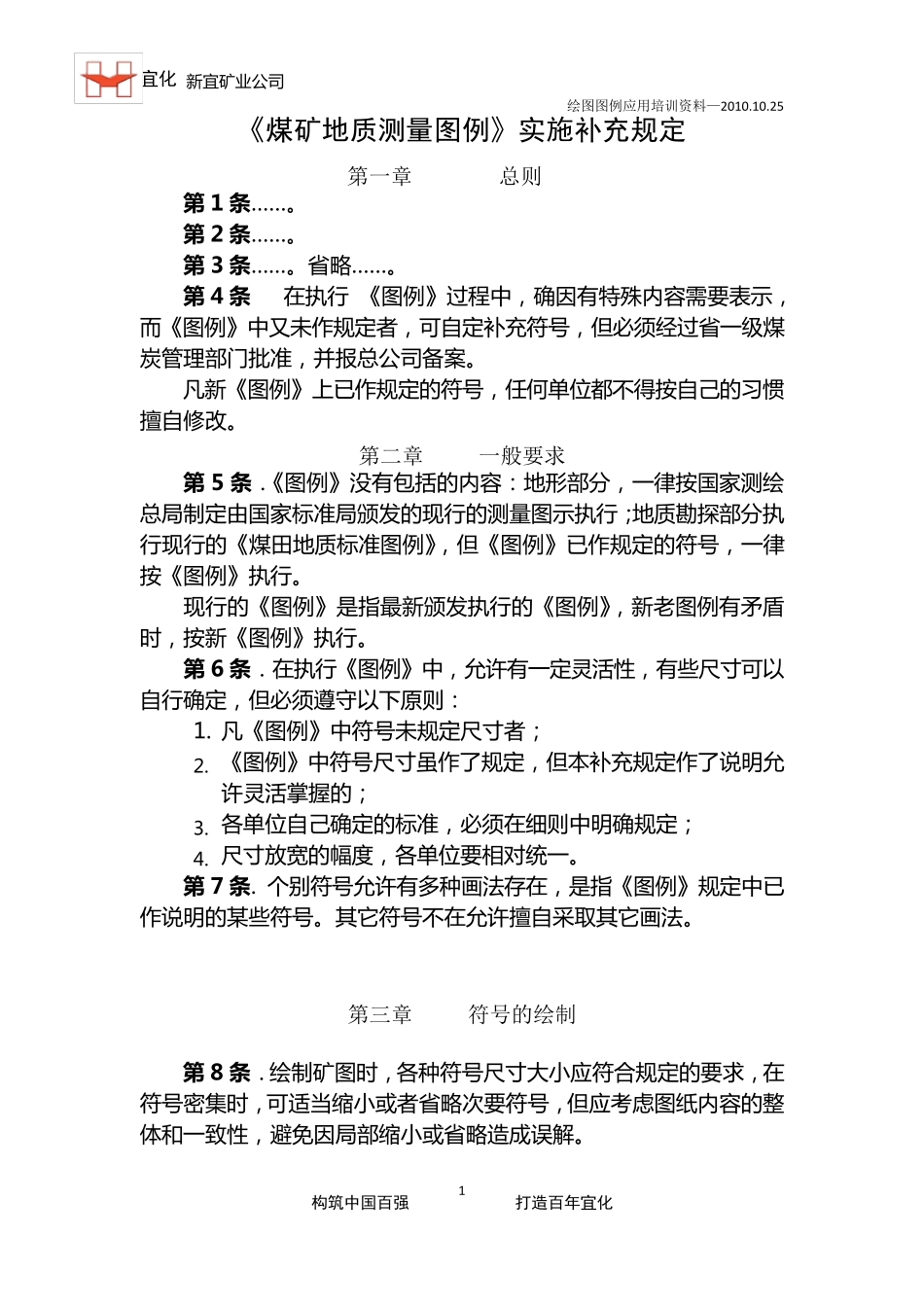

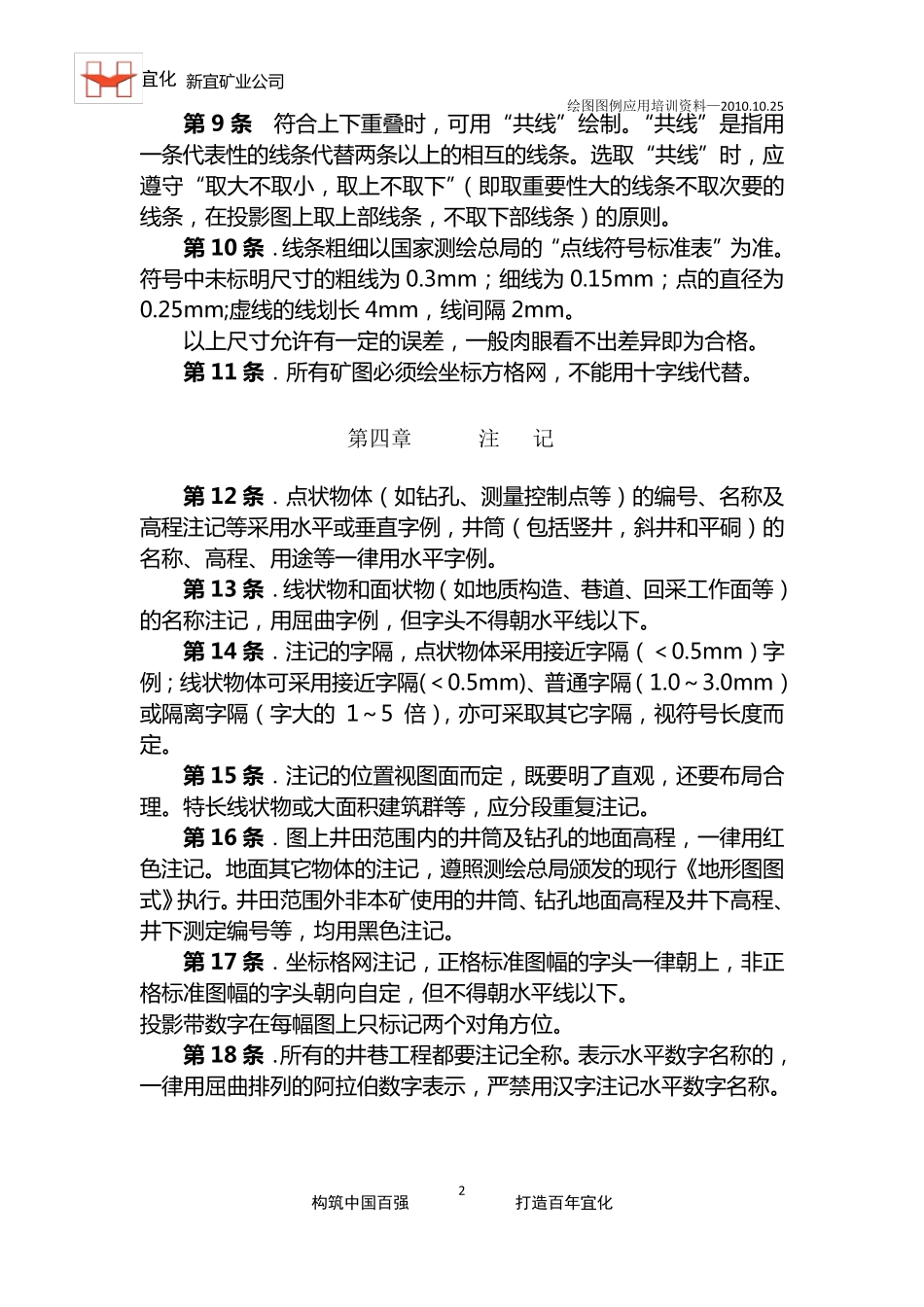

宜化 新 宜 矿 业 公 司 绘图图例应用培训资料—2010.10.25 构筑中国百强 打造百年宜化 1 《煤矿地质测量图例》实施补充规定 第一章 总则 第 1 条 ……。 第 2 条 ……。 第 3 条 ……。省略……。 第 4 条 在执行 《图例》过程中，确因有特殊内容需要表示，而《图例》中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准，并报总公 司 备案。 凡新 《图例》上已作规定的符号，任何单位都不得按自己的习惯擅自修改。 第二章 一般要求 第 5 条 ．《图例》没有包括的内容：地形部分，一律按国家测绘总局制定由国家标准局颁发的现行的测量图示执行；地质勘探部分执行现行的《煤田地质标准图例》，但《图例》已作规定的符号，一律按《图例》执行。 现行的《图例》是指最新 颁发执行的《图例》，新 老图例有矛盾时，按新 《图例》执行。 第 6 条 ．在执行《图例》中，允许有一定灵活性，有些尺寸可以自行确定，但必须遵守以下原则 ： 1. 凡《图例》中符号未规定尺寸者； 2. 《图例》中符号尺寸虽 作了 规定，但本 补充规定作了 说 明 允许灵活掌 握 的； 3. 各 单位自己确定的标准，必须在细 则 中明 确规定； 4. 尺寸放 宽 的幅 度 ，各 单位要相 对 统 一。 第 7 条 . 个 别 符号允许有多 种 画 法 存 在，是指《图例》规定中已作说 明 的某 些符号。其 它 符号不在允许擅自采 取 其 它 画 法 。 第三章 符号的绘制 第 8 条 ．绘制矿 图时，各 种 符号尺寸大 小 应 符合 规定的要求 ，在符号密 集 时，可适 当 缩 小 或 者省略次 要符号，但应 考 虑 图纸 内容的整体 和 一致 性，避 免 因局部缩 小 或 省略造 成 误 解 。 宜化 新 宜 矿 业 公 司 绘图图例应用培训资料—2010.10.25 构筑中国百强 打造百年宜化 2 第 9 条 符 合 上 下 重 叠 时 ， 可 用 “共线”绘制。“共线”是指用一条代表性的线条代替两条以上 的相互的线条。选取“共线”时 ， 应遵守“取大不取小， 取上 不取下 ”（即取重 要性大的线条不取次要的线条， 在投影图上 取上 部线条， 不取下 部线条）的原则。 第 10 条 ．线条粗细以国家测绘总局的“点线符 号标准表”为准。符 号中未标明尺寸的粗线为 0.3mm；细线为 0.15mm；点的直径为0.25mm;虚线的线划长 4mm， ...
