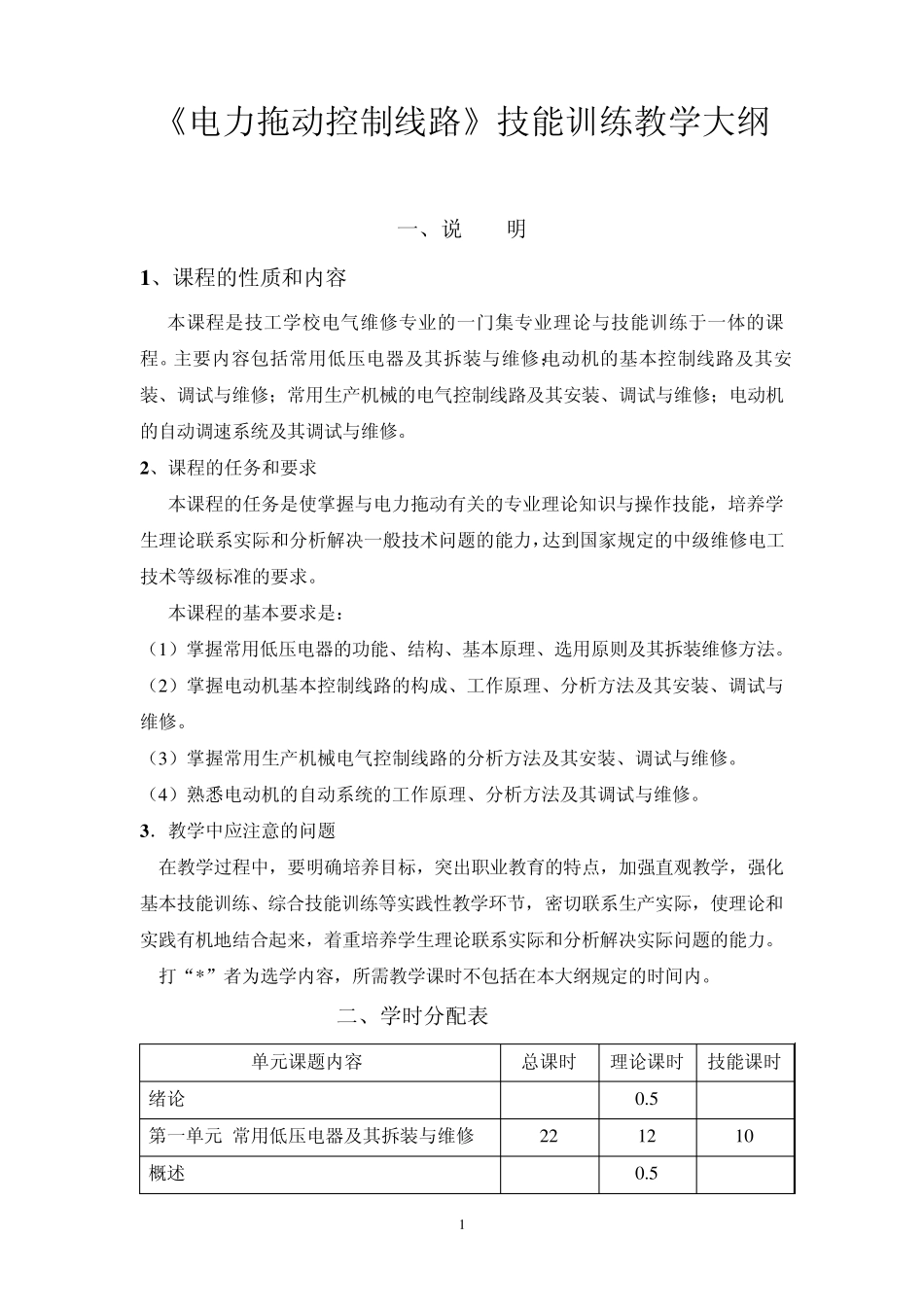

1 《电力拖动控制线路》技能训练教学大纲 一、说 明 1 、课程的性质和内容 本课程是技工学校电气维修专业的一门集专业理论与技能训练于一体的课程。主要内容包括常用低压电器及其拆装与维修；电动机的基本控制线路及其安装、调试与维修；常用生产机械的电气控制线路及其安装、调试与维修；电动机的自动调速系统及其调试与维修。 2 、课程的任务和要求 本课程的任务是使掌握与电力拖动有关的专业理论知识与操作技能，培养学生理论联系实际和分析解决一般技术问题的能力，达到国家规定的中级维修电工技术等级标准的要求。 本课程的基本要求是： （1 ）掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法。 （2 ）掌握电动机基本控制线路的构成、工作原理、分析方法及其安装、调试与维修。 （3 ）掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修。 （4 ）熟悉电动机的自动系统的工作原理、分析方法及其调试与维修。 3 ．教学中应注意的问题 在教学过程中，要明确培养目标，突出职业教育的特点，加强直观教学，强化基本技能训练、综合技能训练等实践性教学环节，密切联系生产实际，使理论和实践有机地结合起来，着重培养学生理论联系实际和分析解决实际问题的能力。 打“*”者为选学内容，所需教学课时不包括在本大纲规定的时间内。 二、学时分配表 单元课题内容 总课时 理论课时 技能课时 绪论 0 .5 第一单元 常用低压电器及其拆装与维修 2 2 1 2 1 0 概述 0 .5 2 课题一 低压开关 2 2 课题二 熔断器 2 2 课题三 主令电器 2 2 课题四 接触器 2 2 课题五 继电器 2 2 课题六 其他常用低压电器 1 第二单元 电动机的基本控制线路及其安装、调试与维修 1 1 8 4 4 7 4 单元课题内容 课题一 电动机基本控制线路图的绘制及线路安装步骤 4 课题二 三相异步电动机的正转控制线路 6 1 2 课题三 三相异步电动机的正反转控制线路 6 1 8 课题四 位置控制与自动循环控制线路 4 8 课题五 顺序控制与多地控制线路 4 6 课题六 三相异步电动机降压启动控制线路 6 1 2 课题七 绕线转子异步电动机的启动与调速控制线路 2 课题八 三相异步电动机的制动控制线路 4 8 课题九 多速异步电动机的控制线路 4 8 复习 4 期末考试 第三单元 常用生产机械的电气控制线路及其安装、调试与维修 1 4 0 5 6 8 4 单元课题内容...
