《电器控制与PLC原理及应用》复习题VIP专享

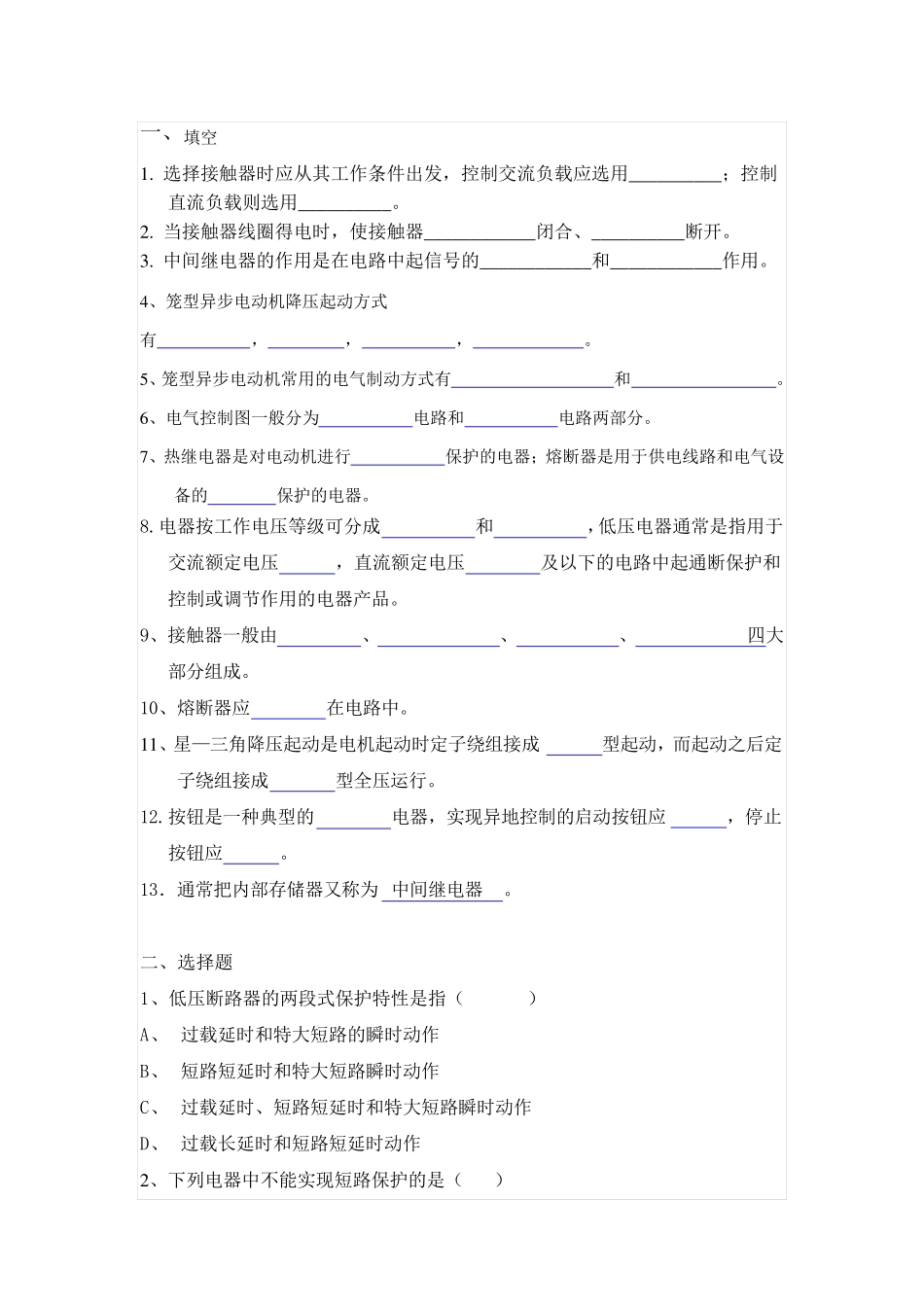

一、填空 1 . 选择接触器时应从其工作条件出发，控制交流负载应选用_ _ _ _ _ _ _ _ _ _ ；控制直流负载则选用_ _ _ _ _ _ _ _ _ _ 。 2 . 当接触器线圈得电时，使接触器_ _ _ _ _ _ _ _ _ _ _ _ 闭合、_ _ _ _ _ _ _ _ _ _ 断开。 3 . 中间继电器的作用是在电路中起信号的_ _ _ _ _ _ _ _ _ _ _ _ 和_ _ _ _ _ _ _ _ _ _ _ _ 作用。 4 、笼型异步电动机降压起动方式有 ， ， ， 。 5 、笼型异步电动机常用的电气制动方式有 和 。 6 、电气控制图一般分为 电路和 电路两部分。 7 、热继电器是对电动机进行 保护的电器；熔断器是用于供电线路和电气设备的 保护的电器。 8.电器按工作电压等级可分成 和 ，低压电器通常是指用于交流额定电压 ，直流额定电压 及以下的电路中起通断保护和控制或调节作用的电器产品。 9、接触器一般由 、 、 、 四大部分组成。 10、熔断器应 在电路中。 1 1 、星—三角降压起动是电机起动时定子绕组接成 型起动，而起动之后定子绕组接成 型全压运行。 12.按钮是一种典型的 电器，实现异地控制的启动按钮应 ，停止按钮应 。 13．通常把内部存储器又称为 中间继电器 。 二、选择题 1、低压断路器的两段式保护特性是指（ ） A、 过载延时和特大短路的瞬时动作 B、 短路短延时和特大短路瞬时动作 C、 过载延时、短路短延时和特大短路瞬时动作 D、 过载长延时和短路短延时动作 2 、下列电器中不能实现短路保护的是（ ） A、熔断器 B、热继电器 C、过电流继电器 D、空气开关 5、同一电器的各个部件在图中可以不画在一起的图是（ ） A、电气原理图 B、电器布置图 C、电气安装图 D、电气互连图 6.刀开关属于（ ） A、手动电器 B、自动电器 C、电磁式电器 D、控制电器 7.异步电动机的反接制动是指改变（ ）。 A.电源电压 B.电源电流 C.电源相序 D.电源频率 8.异步电动机的能耗制动采用的设备是（ ）装置。 A.电磁抱闸 B.直流电源 （整流设备） C.开关与继电器 D.电阻器 9. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到 。 A.制动电阻 B.中间继电器 C.直流电源 D.速度继电器 10.甲乙两个接触器，欲实现互锁控制，则应（ ）。 A、接触器的线圈电路中串入乙接触器的动断触点。 B、乙接触器的线圈电路中串入接触器的动断触点...
