《电工学》2006—2007学年期末考试卷第1套

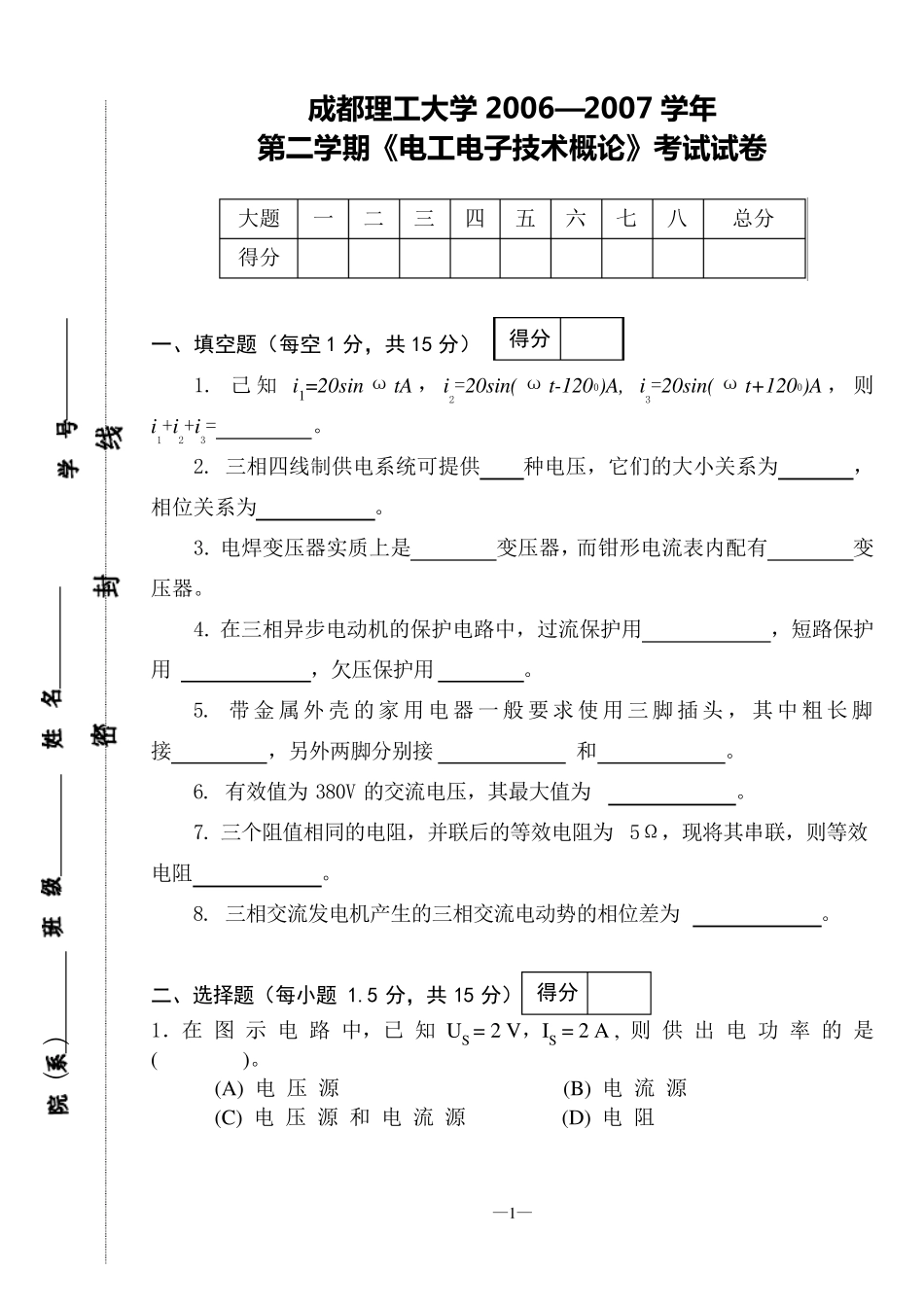

—1— 成 都 理 工 大 学 2006—2007 学 年 第 二 学 期 《电工 电子技术概论》考试试卷 大题 一 二 三 四 五 六 七 八 总分 得分 一、填空题（每空 1 分，共 15 分） 1. 己知i1=20sin ωtA ，i2=20sin( ωt-1200)A, i3=20sin( ωt+1200)A ，则i1+i2+i3= 。 2. 三相四线制供电系统可提供 种电压，它们的大小关系为 ，相位关系为 。 3. 电焊变压器实质上是 变压器，而钳形电流表内配有 变压器。 4. 在三相异步电动机的保护电路中，过流保护用 ，短路保护用 ，欠压保护用 。 5. 带金属外壳的家用电器一般要求使用三脚插头，其中粗长脚接 ，另外两脚分别接 和 。 6. 有效值为380V 的交流电压，其最大值为 。 7. 三个阻值相同的电阻，并联后的等效电阻为5Ω，现将其串联，则等效电阻 。 8. 三相交流发电机产生的三相交流电动势的相位差为 。 二、选择题（每小题 1.5 分，共 15 分） 1．在 图 示 电 路 中，已 知 U S = 2 V ，IS = 2 A , 则 供 出 电 功 率 的 是 ( )。 (A) 电 压 源 (B) 电 流 源 (C) 电 压 源 和 电 流 源 (D) 电 阻 ︵ ︶ 得分 得分 —2— IU11SS..11+ 2. 正 弦 电 流 通 过 纯 电 感 元 件 时，下 列 关 系 式 正 确 的 是 ( )。 (A) ILUj (B) ILu (C) iu 2 (D) iLu Liu+－ 3. 有一台三相异步电动机，当绕组联成星形，接在线电压为 380V 的三相电源上，或绕组联成三角形接于线电压为 220V 的三相电源上，在这种情况下，从电源输入的功率将( )。 （A）相等； （B）差 3 倍； （C）差 1/3 （D）差 2 倍 4. 在图所示电路中，已知124 ,4SSUV UV。当2SU单独作用时，电阻 R 中的电流是 1mA。那么当1SU单独作用时，电压ABU是（ ）。 —3 — （A） 1V （B）3V （C） -3V （D）-1V 5. 在图示电路中SU，SI 均为正值，其工作状态是（ ）。 （A）电压源发出功率，电流源吸收功率 （B）电压源吸收功率，电流源发出功率 （C）电压源和电流源都不发出功率 （D）电压源和电流源都发出功率 6. 额定电压为 220 V 的照明负载接于线电压为 380 V 的三相四线制电源时，必须接成 ( ) 形。 (A)  (B)  (C) Y0 (D) Y 和都不可以 7. 在图示电路中，各电阻值和 US 值均已知。...
