《电机与拖动》实验指导书(现用)

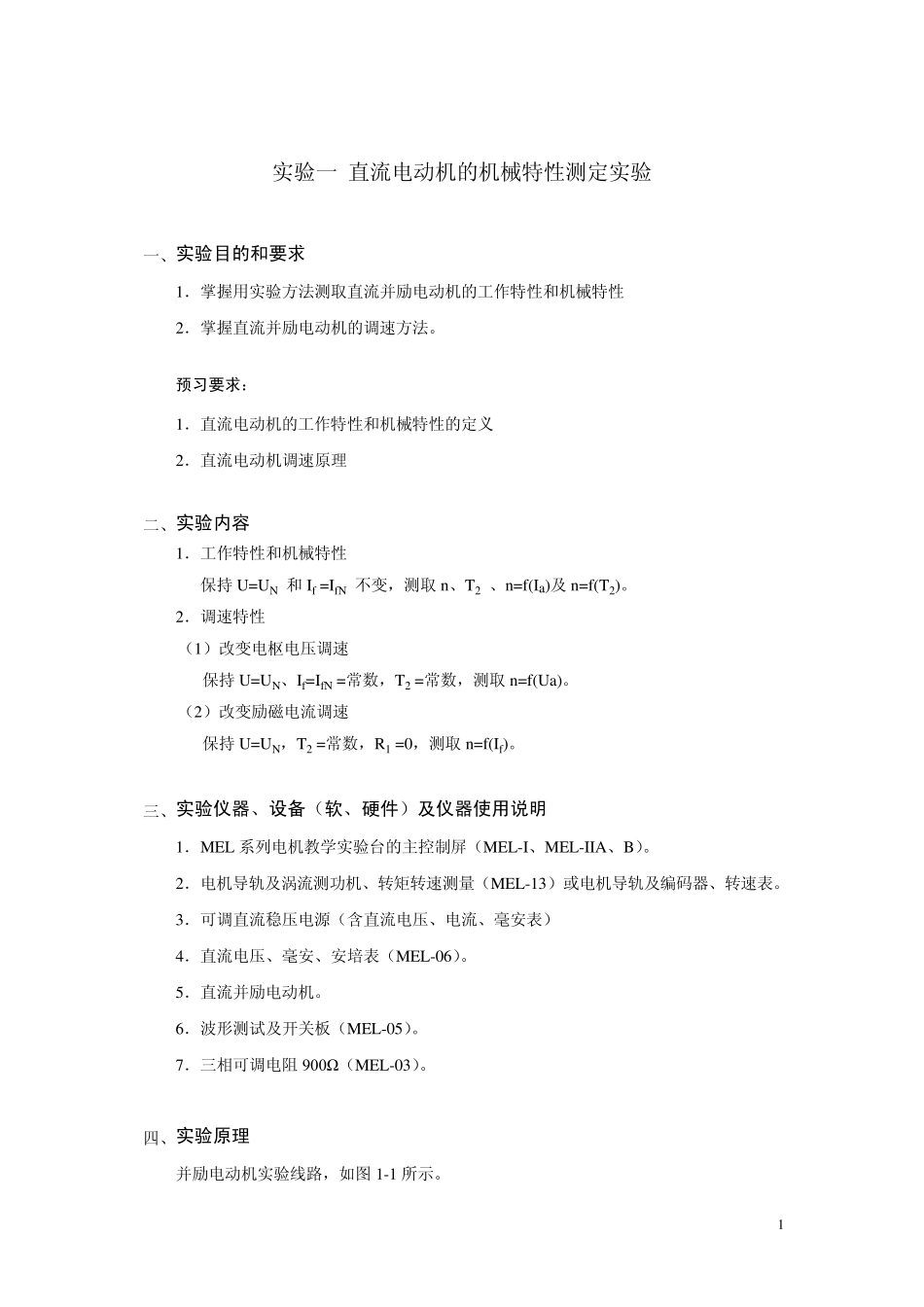

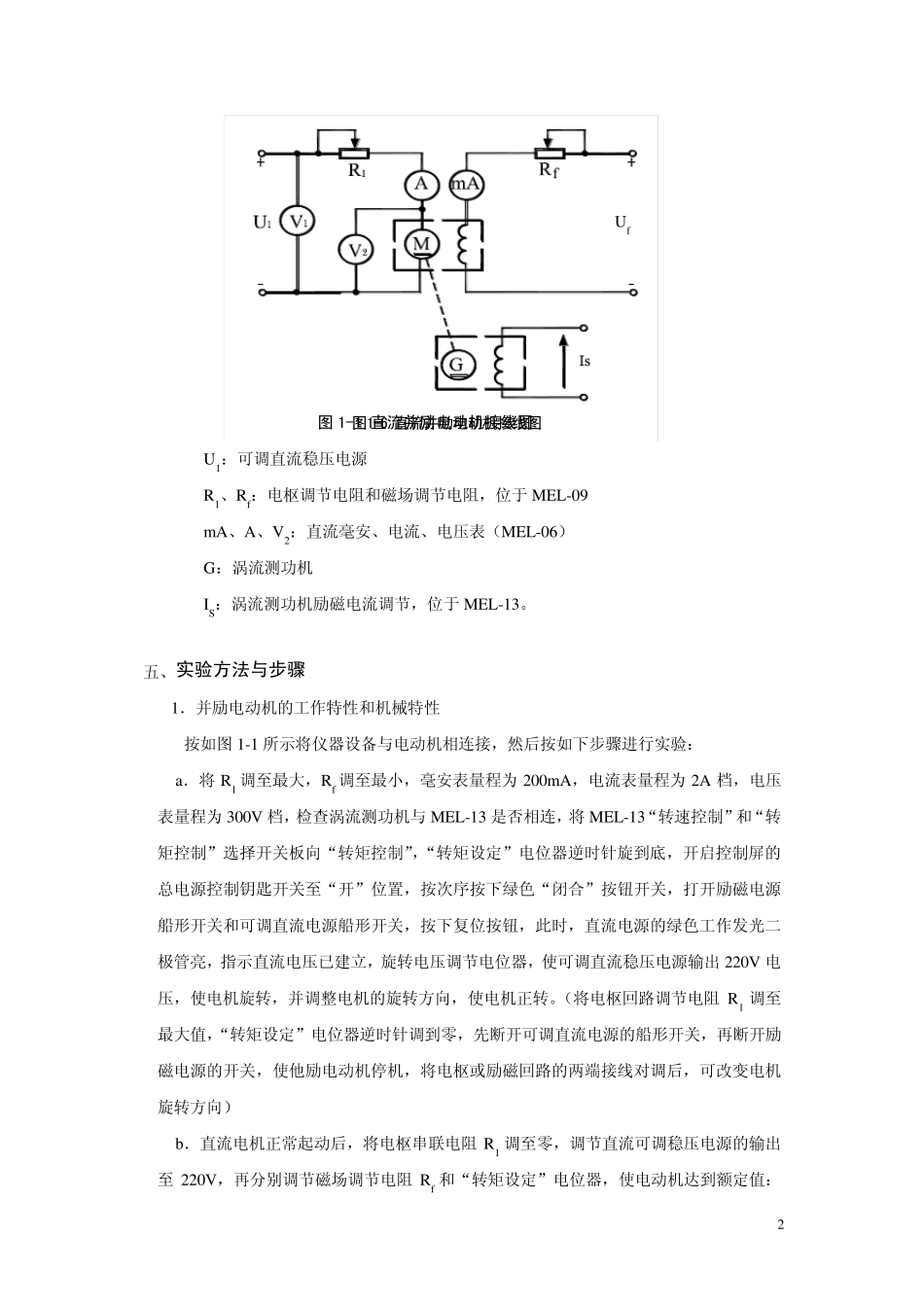

《电机与拖动》 实验指导书 课程编号： 课程名称：电机与拖动实验 适应专业：自动化、电气工程及其自动化 课程类别：必修、限选 实验教学种类： 课程总学时：46+12 实验学时：12 执 笔 人：王卫东 西安电子科技大学机电工程学院 2 0 0 6 年 9 月 1 实验一 直流电动机的机械特性测定实验 一、实验目的和要求 1．掌握用实验方法测取直流并励电动机的工作特性和机械特性 2．掌握直流并励电动机的调速方法。 预习要求： 1．直流电动机的工作特性和机械特性的定义 2．直流电动机调速原理 二、实验内容 1．工作特性和机械特性 保持 U=UN 和 If =IfN 不变，测取 n 、T2 、n =f(Ia)及 n =f(T2)。 2．调速特性 （1）改变电枢电压调速 保持 U=UN、If=IfN =常数，T2 =常数，测取 n =f(Ua)。 （2）改变励磁电流调速 保持 U=UN，T2 =常数，R1 =0，测取 n =f(If)。 三、实验仪器、设备（软、硬件）及仪器使用说明 1．MEL 系列电机教学实验台的主控制屏（MEL-I、MEL-IIA、B）。 2．电机导轨及涡流测功机、转矩转速测量（MEL-13）或电机导轨及编码器、转速表。 3．可调直流稳压电源（含直流电压、电流、毫安表） 4．直流电压、毫安、安培表（MEL-06）。 5．直流并励电动机。 6．波形测试及开关板（MEL-05）。 7．三相可调电阻 900Ω （MEL-03）。 四、实验原理 并励电动机实验线路，如图 1-1 所示。 2 U1：可调直流稳压电源 R1、Rf：电枢调节电阻和磁场调节电阻，位于MEL-09 m A、A、V2：直流毫安、电流、电压表（MEL-06） G：涡流测功机 IS：涡流测功机励磁电流调节，位于MEL-13。 五、实验方法与步骤 1．并励电动机的工作特性和机械特性 按如图1-1 所示将仪器设备与电动机相连接，然后按如下步骤进行实验： a．将R1 调至最大，Rf 调至最小，毫安表量程为200m A，电流表量程为2A 档，电压表量程为300V 档，检查涡流测功机与MEL-13 是否相连，将MEL-13“转速控制”和“转矩控制”选择开关板向“转矩控制”，“转矩设定”电位器逆时针旋到底，开启控制屏的总电源控制钥匙开关至“开”位置，按次序按下绿色“闭合”按钮开关，打开励磁电源船形开关和可调直流电源船形开关，按下复位按钮，此时，直流电源的绿色工作发光二极管亮，指示直流电压已建立，旋转电压调节电位器，使可调直流稳压电源输出 220V 电压，使电机旋转，并调整电机的旋转方向，使电机正转。（将电枢回...
