《车工》教案项目6车外圆、端面和倒角

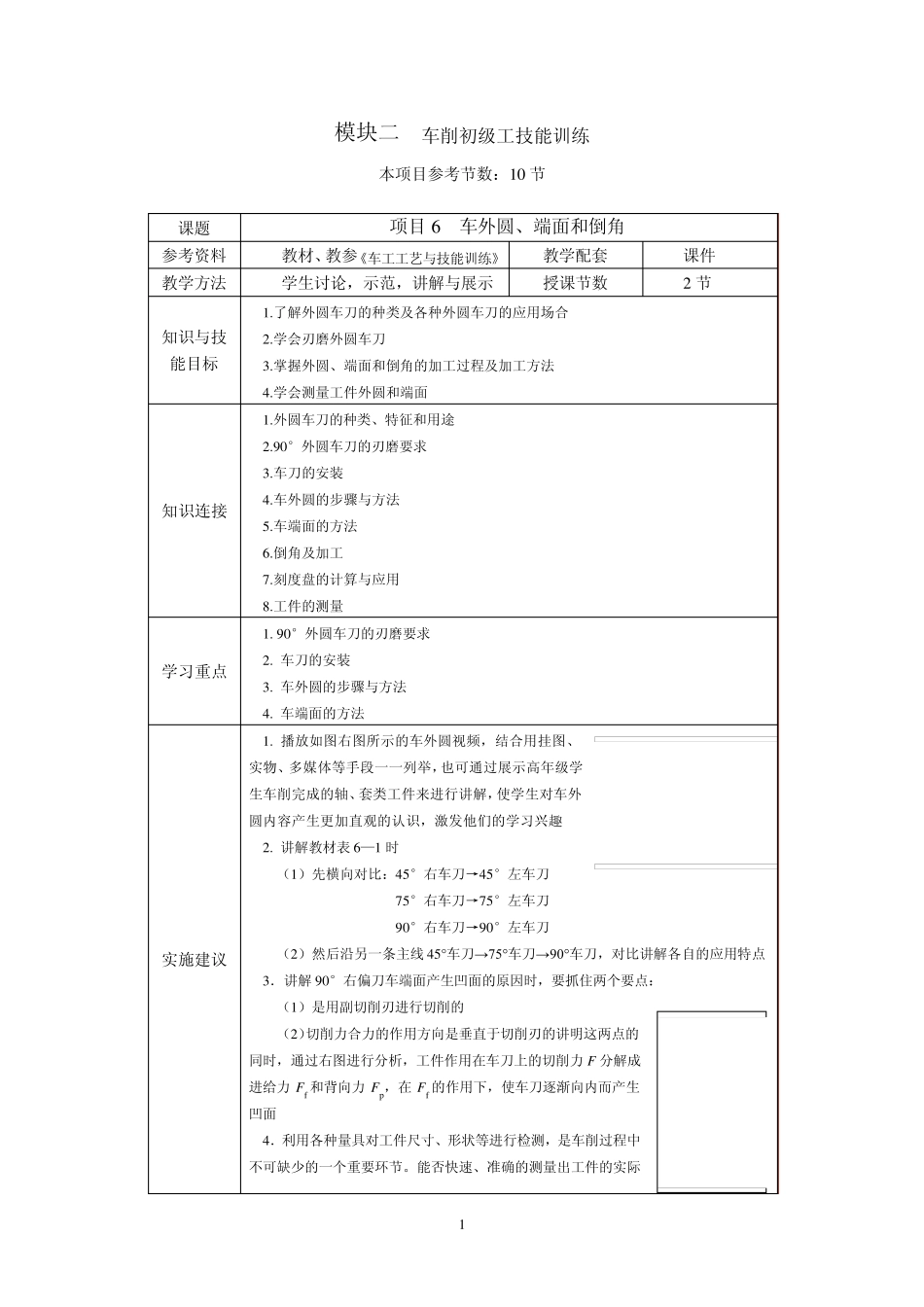

《车工》教案项目6车外圆、端面和倒角_第1页
1/7

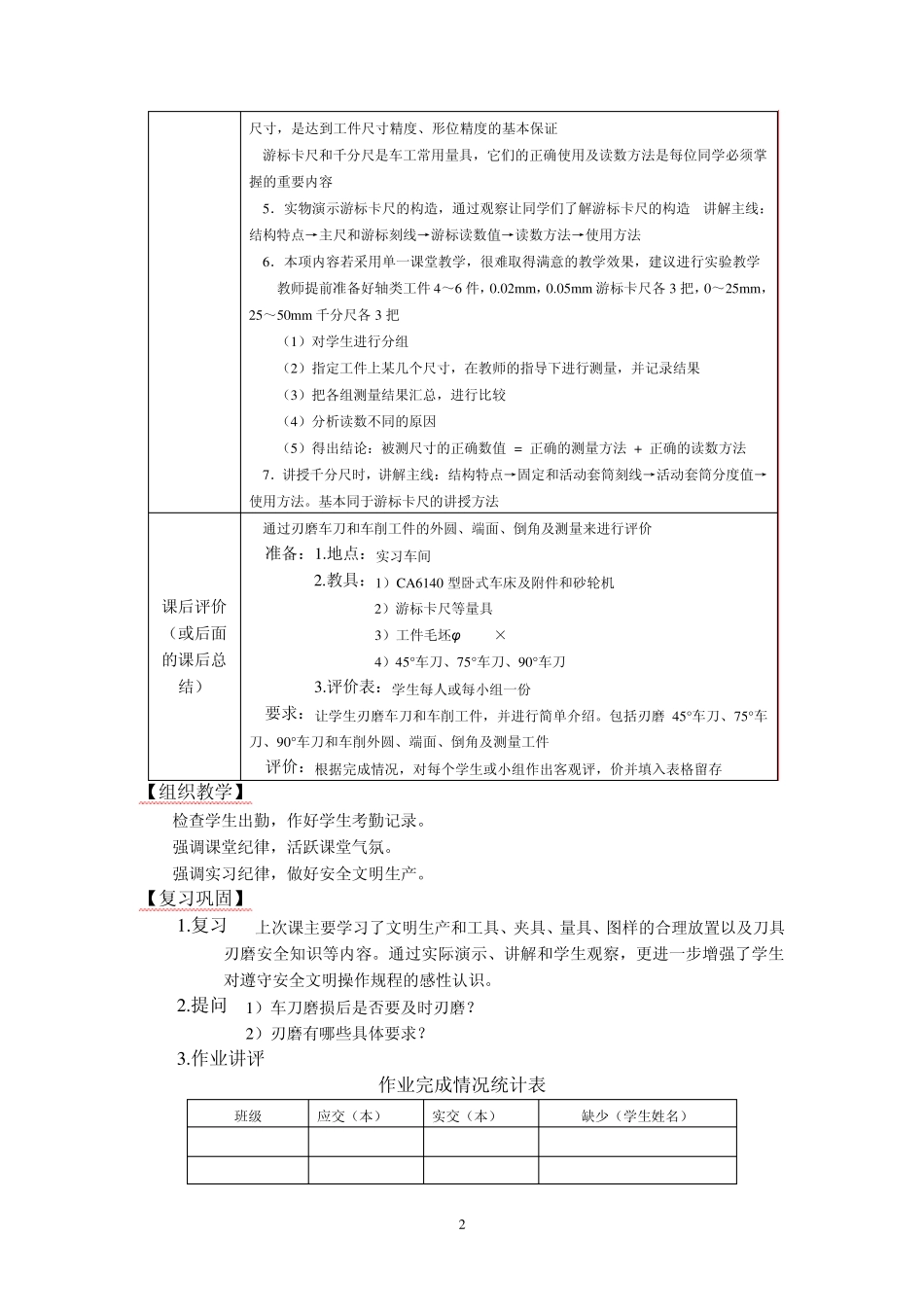

《车工》教案项目6车外圆、端面和倒角_第2页
2/7

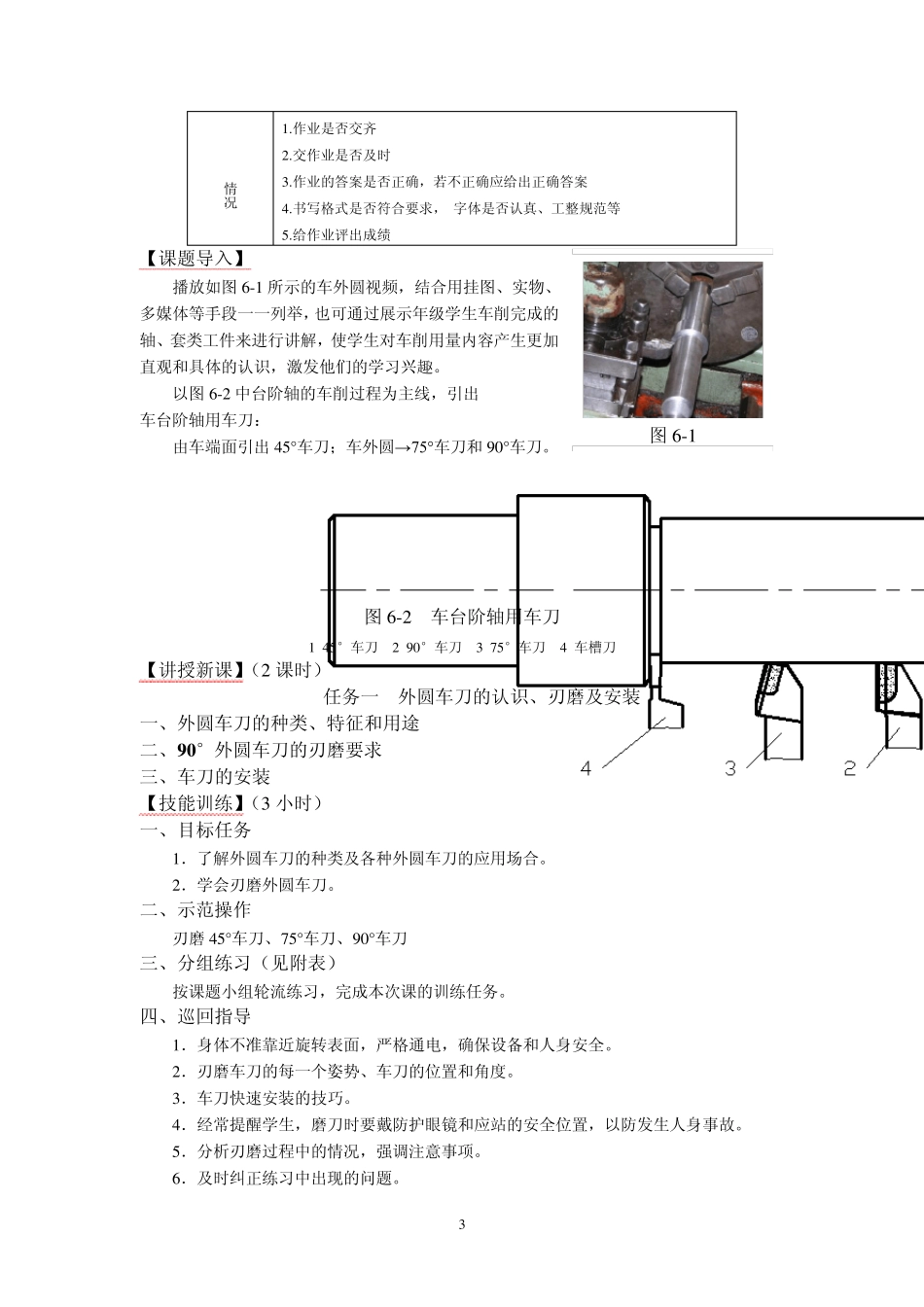

《车工》教案项目6车外圆、端面和倒角_第3页
3/7
1 模块二 车削初级工技能训练 本项目参考节数:10 节 课题 项目6 车外圆、端面和倒角 参考资料 教材、教参《车工工艺与技能训练》 教学配套 课件 教学方法 学生讨论,示范,讲解与展示 授课节数 2 节 知识与技能目标 1.了解外圆车刀的种类及各种外圆车刀的应用场合 2.学会刃磨外圆车刀 3.掌握外圆、端面和倒角的加工过程及加工方法 4.学会测量工件外圆和端面 知识连接 1.外圆车刀的种类、特征和用途 2.90°外圆车刀的刃磨要求 3.车刀的安装 4.车外圆的步骤与方法 5.车端面的方法 6.倒角及加工 7.刻度盘的计算与应用 8.工件的测量 学习重点 1. 90°外圆车刀的刃磨要求 2. 车刀的安装 3. 车外圆的步骤与方法 4. 车端面的方法 实施建议 1. 播放如图右图所示的车外圆视频,结合用挂图、实物、多媒体等手段一一列举,也可通过展示高年级学生车削完成的轴、套类工件来进行讲解,使学生对车外圆内容产生更加直观的认识,激发他们的学习兴趣 2. 讲解教材表 6—1 时 (1)先横向对比:45°右车刀→45°左车刀 75°右车刀→75°左车刀 90°右车刀→90°左车刀 (2)然后沿另一条主线 45°车刀→75°车刀→90°车刀,对比讲解各自的应用特点 3.讲解90°右偏刀车端面产生凹面的原因时,要抓住两个要点: (1)是用副切削刃进行切削的 (2)切削力合力的作用方向是垂直于切削刃的讲明这两点的同时,通过右图进行分析,工件作用在车刀上的切削力 F 分解成进给力 Ff 和背向力 Fp,在 Ff 的作用下,使车刀逐渐向内而产生凹面 4.利用各种量具对工件尺寸、形状等进行检测,是车削过程中不可缺少的一个重要环节。能否快速、准确的测量出工件的实际 2 尺寸,是达到工件尺寸精度、形位精度的基本保证 游标卡尺和千分尺是车工常用量具,它们的正确使用及读数方法是每位同学必须掌握的重要内容 5.实物演示游标卡尺的构造,通过观察让同学们了解游标卡尺的构造 讲解主线:结构特点→主尺和游标刻线→游标读数值→读数方法→使用方法 6.本项内容若采用单一课堂教学,很难取得满意的教学效果,建议进行实验教学 教师提前准备好轴类工件 4~6 件,0.02mm,0.05mm 游标卡尺各 3 把,0~25mm,25~50mm 千分尺各 3 把 (1)对学生进行分组 (2)指定工件上某几个尺寸,在教师的指导下进行测量,并记录结果 (3)把各组测量结果汇总,进行比较 (4)分析读数不同的原因 (5)得出结论:被...
