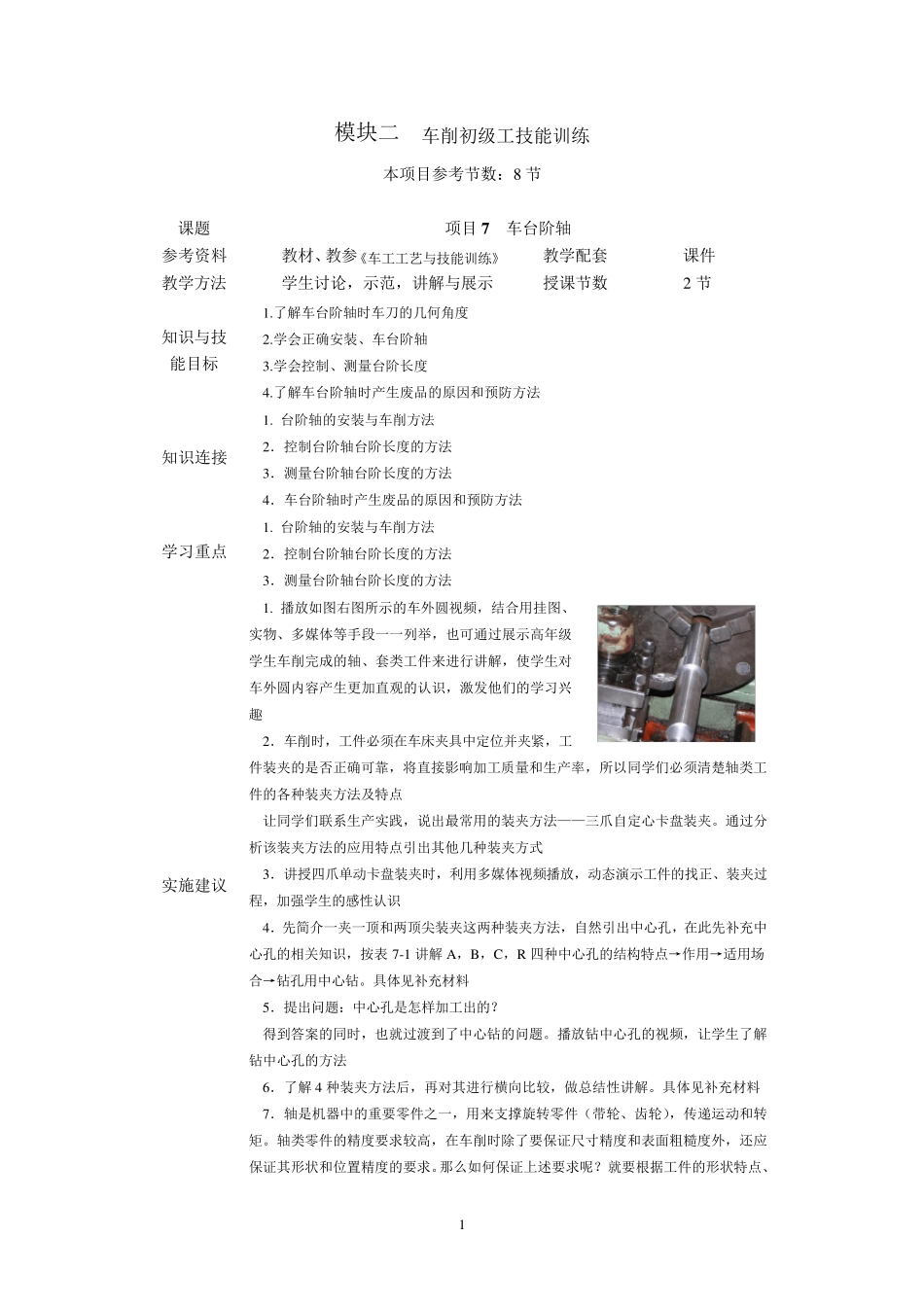

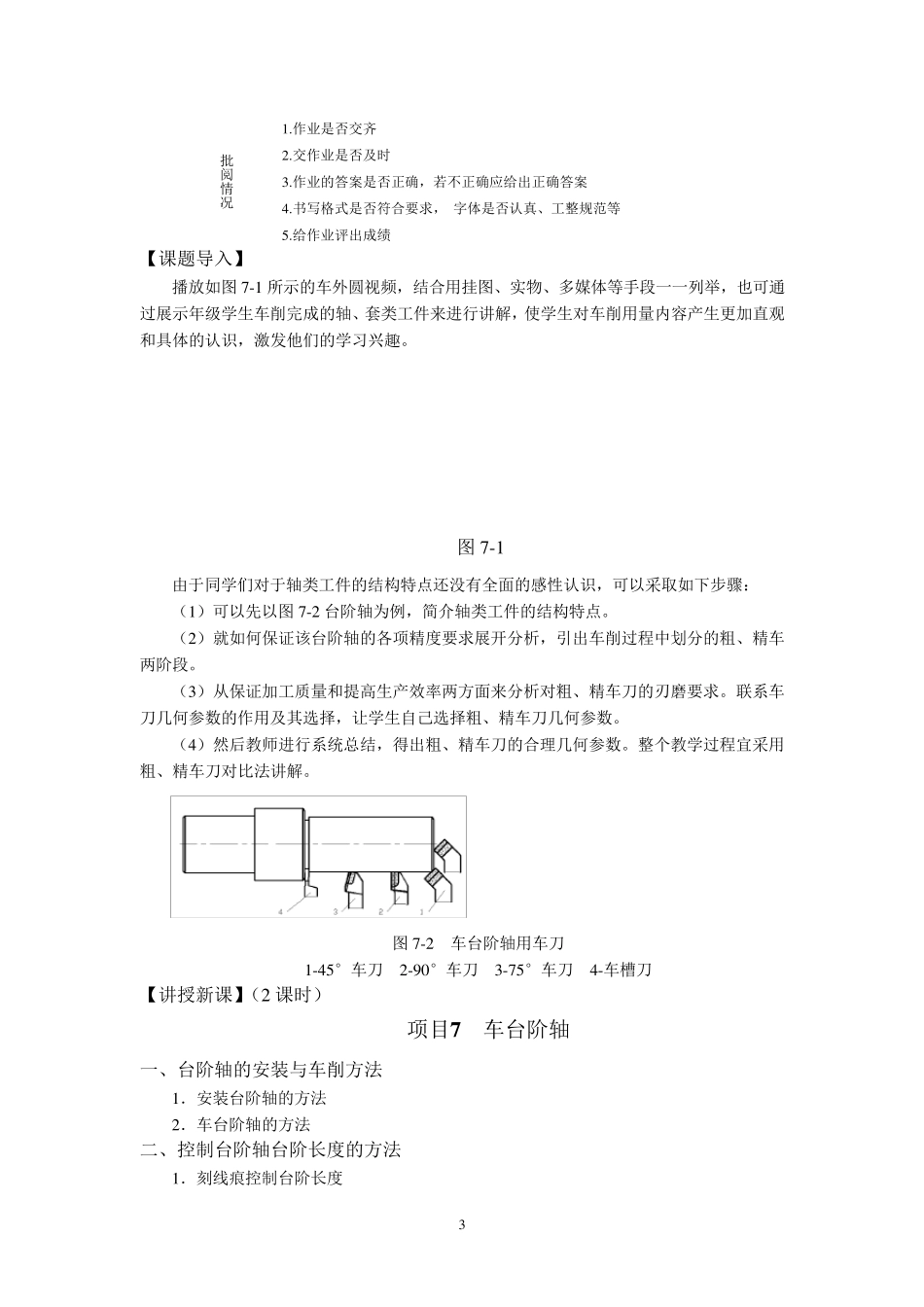

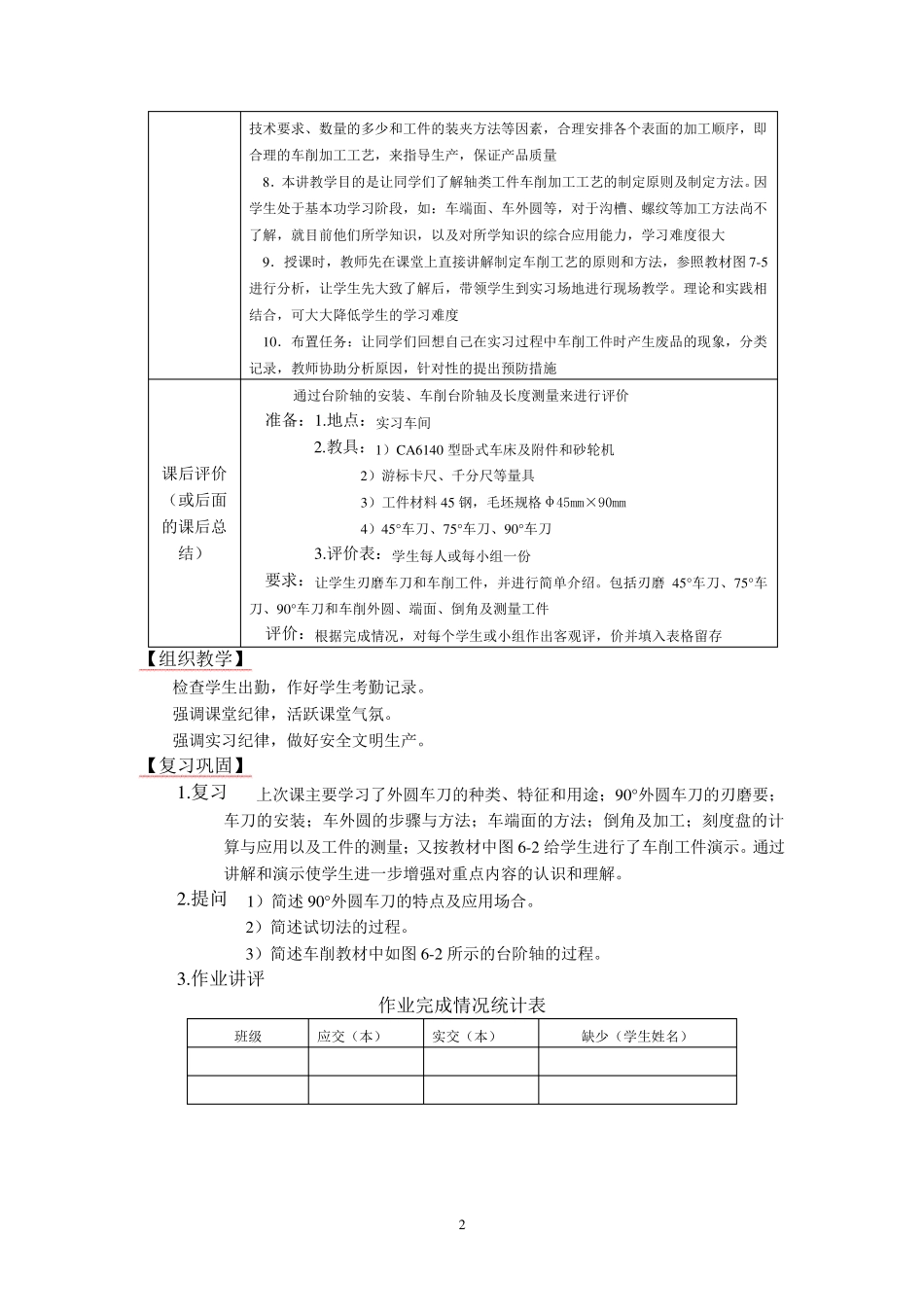

1 模块二 车削初级工技能训练 本项目参考节数:8 节 课题 项目 7 车台阶轴 参考资料 教材、教参《车工工艺与技能训练》 教学配套 课件 教学方法 学生讨论,示范,讲解与展示 授课节数 2 节 知识与技能目标 1.了解车台阶轴时车刀的几何角度 2.学会正确安装、车台阶轴 3.学会控制、测量台阶长度 4.了解车台阶轴时产生废品的原因和预防方法 知识连接 1. 台阶轴的安装与车削方法 2.控制台阶轴台阶长度的方法 3.测量台阶轴台阶长度的方法 4.车台阶轴时产生废品的原因和预防方法 学习重点 1. 台阶轴的安装与车削方法 2.控制台阶轴台阶长度的方法 3.测量台阶轴台阶长度的方法 实施建议 1. 播放如图右图所示的车外圆视频,结合用挂图、实物、多媒体等手段一一列举,也可通过展示高年级学生车削完成的轴、套类工件来进行讲解,使学生对车外圆内容产生更加直观的认识,激发他们的学习兴趣 2.车削时,工件必须在车床夹具中定位并夹紧,工件装夹的是否正确可靠,将直接影响加工质量和生产率,所以同学们必须清楚轴类工件的各种装夹方法及特点 让同学们联系生产实践,说出最常用的装夹方法——三爪自定心卡盘装夹。通过分析该装夹方法的应用特点引出其他几种装夹方式 3.讲授四爪单动卡盘装夹时,利用多媒体视频播放,动态演示工件的找正、装夹过程,加强学生的感性认识 4.先简介一夹一顶和两顶尖装夹这两种装夹方法,自然引出中心孔,在此先补充中心孔的相关知识,按表 7-1 讲解 A,B,C,R 四种中心孔的结构特点→作用→适用场合→钻孔用中心钻。具体见补充材料 5.提出问题:中心孔是怎样加工出的? 得到答案的同时,也就过渡到了中心钻的问题。播放钻中心孔的视频,让学生了解钻中心孔的方法 6.了解 4 种装夹方法后,再对其进行横向比较,做总结性讲解。具体见补充材料 7.轴是机器中的重要零件之一,用来支撑旋转零件(带轮、齿轮),传递运动和转矩。轴类零件的精度要求较高,在车削时除了要保证尺寸精度和表面粗糙度外,还应保证其形状和位置精度的要求。那么如何保证上述要求呢?就要根据工件的形状特点、2 技 术 要 求 、 数 量 的 多 少 和 工 件 的 装 夹 方 法 等 因 素 , 合 理 安 排 各 个 表 面 的 加 工 顺 序 , 即合 理 的 车 削 加 工 工 艺 , 来 指 导 生 产 , 保 证 产 品 质 量 8. 本 讲 教 学 目 的 ...
