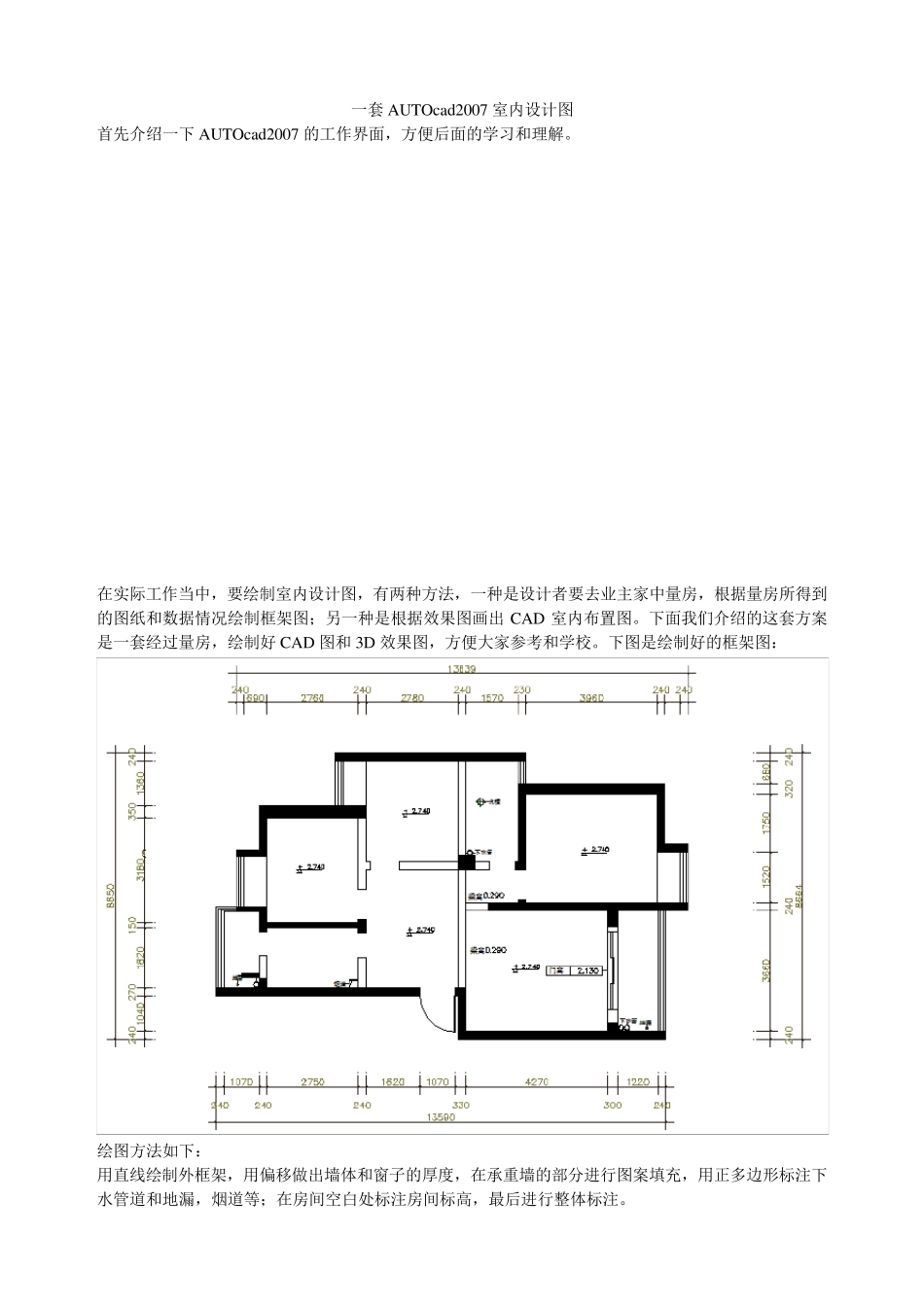

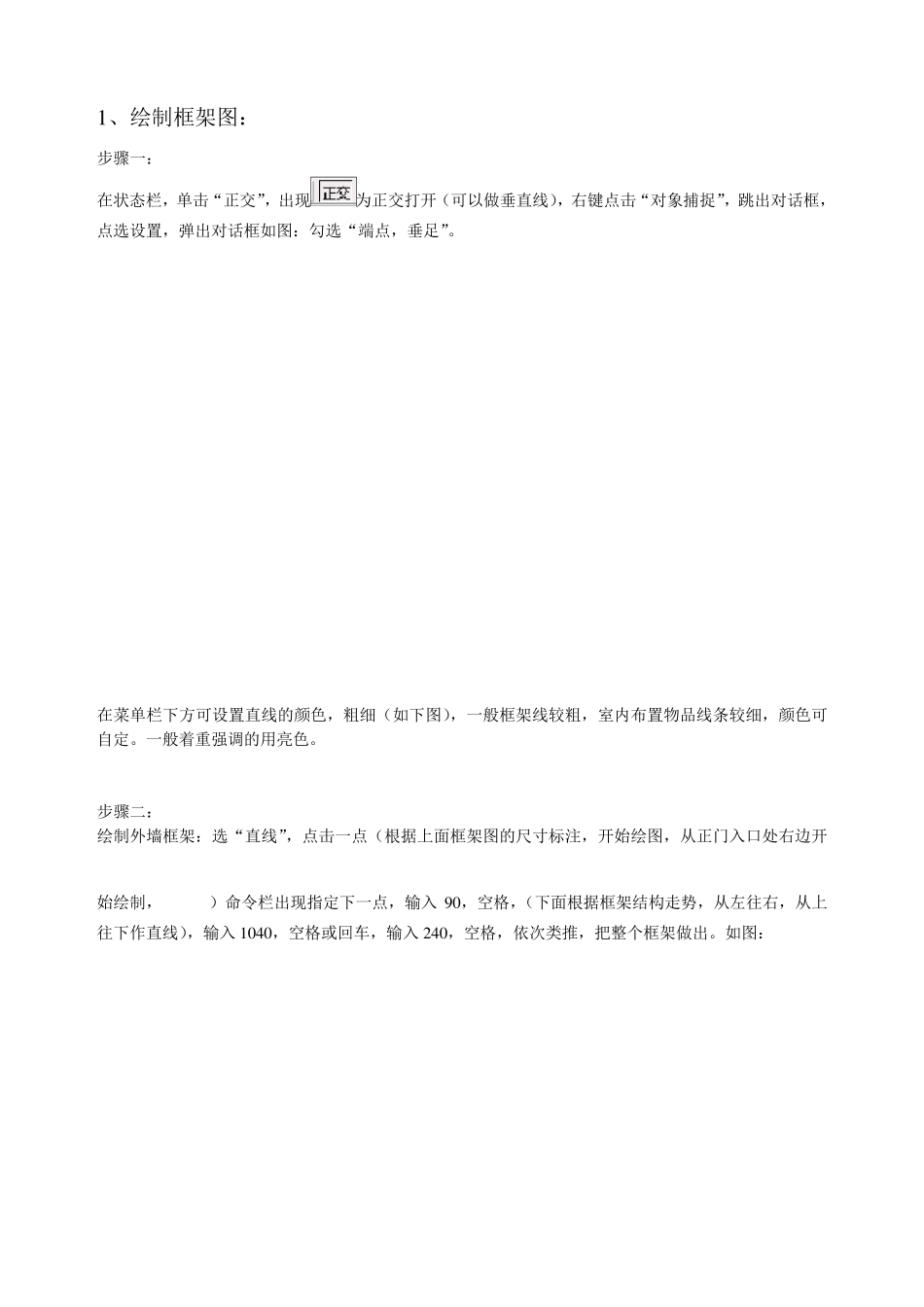

一套AUTOcad2007 室内设计图 首先介绍一下AUTOcad2007 的工作界面，方便后面的学习和理解。 在实际工作当中，要绘制室内设计图，有两种方法，一种是设计者要去业主家中量房，根据量房所得到的图纸和数据情况绘制框架图；另一种是根据效果图画出 CAD 室内布置图。下面我们介绍的这套方案是一套经过量房，绘制好 CAD 图和3D 效果图，方便大家参考和学校。下图是绘制好的框架图： 绘图方法如下： 用直线绘制外框架，用偏移做出墙体和窗子的厚度，在承重墙的部分进行图案填充，用正多边形标注下水管道和地漏，烟道等；在房间空白处标注房间标高，最后进行整体标注。 1 、绘制框架图： 步骤一： 在状态栏，单击“正交”，出现为正交打开（可以做垂直线），右键点击“对象捕捉”，跳出对话框，点选设置，弹出对话框如图：勾选“端点，垂足”。 在菜单栏下方可设置直线的颜色，粗细（如下图），一般框架线较粗，室内布置物品线条较细，颜色可自定。一般着重强调的用亮色。 步骤二： 绘制外墙框架：选“直线”，点击一点（根据上面框架图的尺寸标注，开始绘图，从正门入口处右边开始绘制，）命令栏出现指定下一点，输入 9 0 ，空格，（下面根据框架结构走势，从左往右，从上往下作直线），输入 1 0 4 0 ，空格或回车，输入 2 4 0 ，空格，依次类推，把整个框架做出。如图： 步骤三： 制作墙体和窗的厚度，选“偏移”，十字光标后出现指定偏移距离（如左上图），输入 2 4 0 ，出现（如右下图）从门口处开始偏移，点击门口处一线，鼠标向框架内挪动偏移，单击，偏移成功，十字光标为“选择要偏移的对象”继续偏移框架线，如左下图。 根据墙的厚度，和窗子的厚度不同输入不同数值，点回车或空格；一般承重墙厚2 4 0 或 3 0 0 ，非承重墙为 1 2 0 窗子为做出三条线，宽度为 8 0 。内墙的绘制可根据墙体之间的距离进行偏移，做出的图如下： 步骤四： 对于转弯处一些需要修改的地方，我们使用修剪工具和延伸工具。点击修剪工具，出现如左下图，点击所要修剪对象的参考线，在空白处点击右键，出现如右下图，点击要修剪的线段。 需要延伸的地方，让线段连接，选择延伸工具，点击所要修剪对象的参考线，在空白处点击右键，点击要延伸的线段，完成。依次完成图框的修改。 修剪和延伸完成之后如图： 步骤五： 选“图案填充”，（对承重墙和承重柱部分进行填充）弹出对话框（如左下图）： 点击图案后面的，...
