政道路排水施工方案

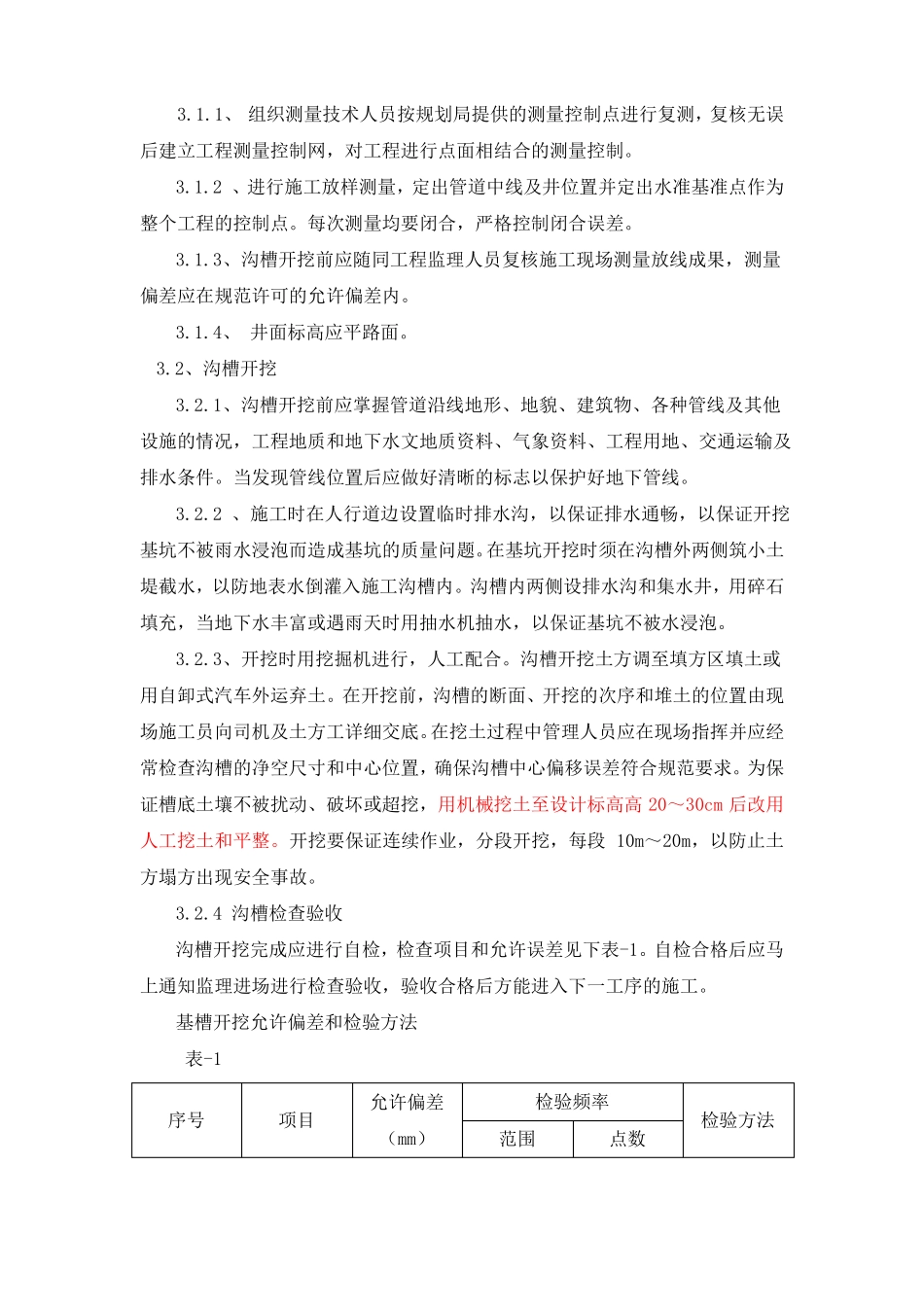

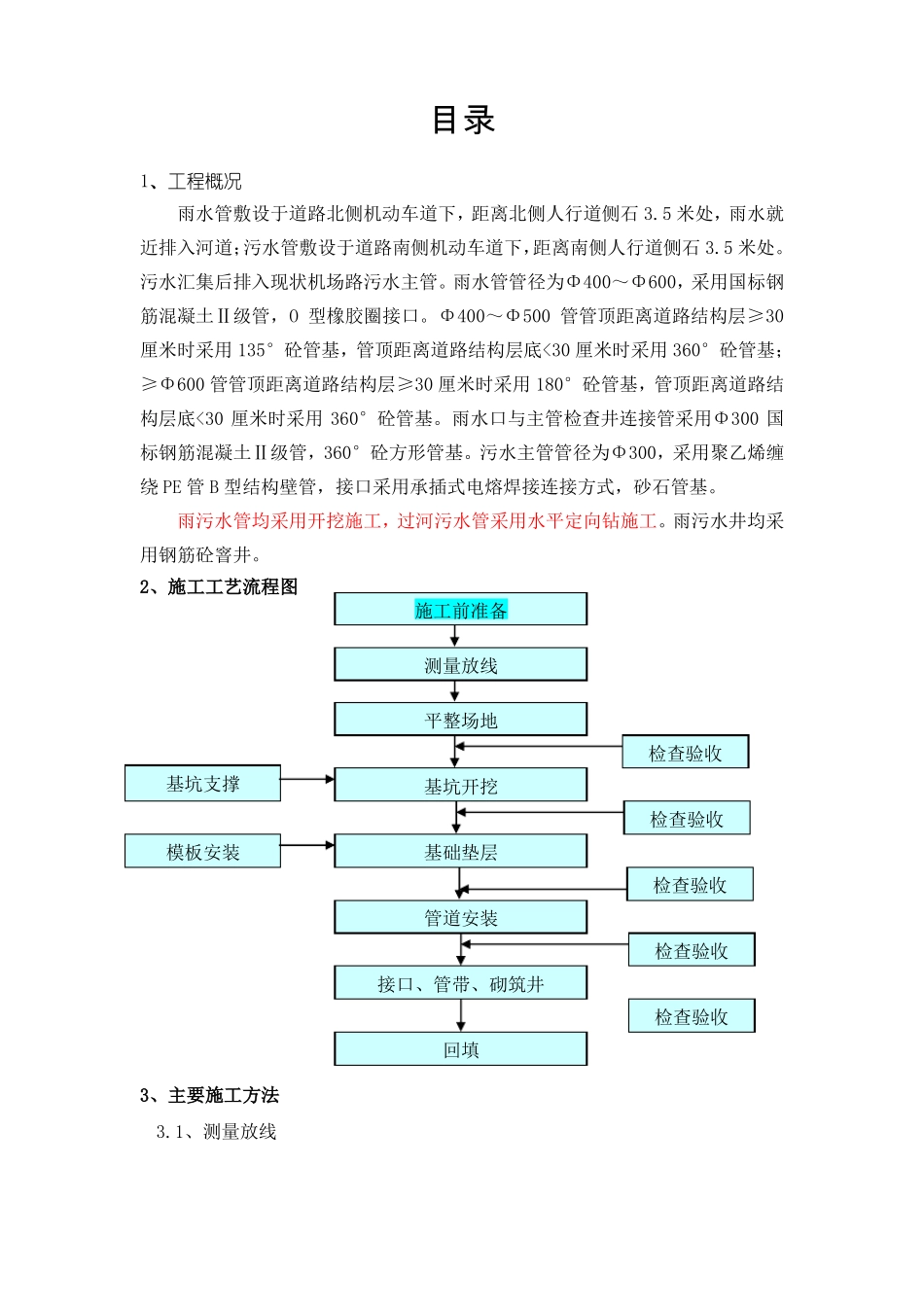

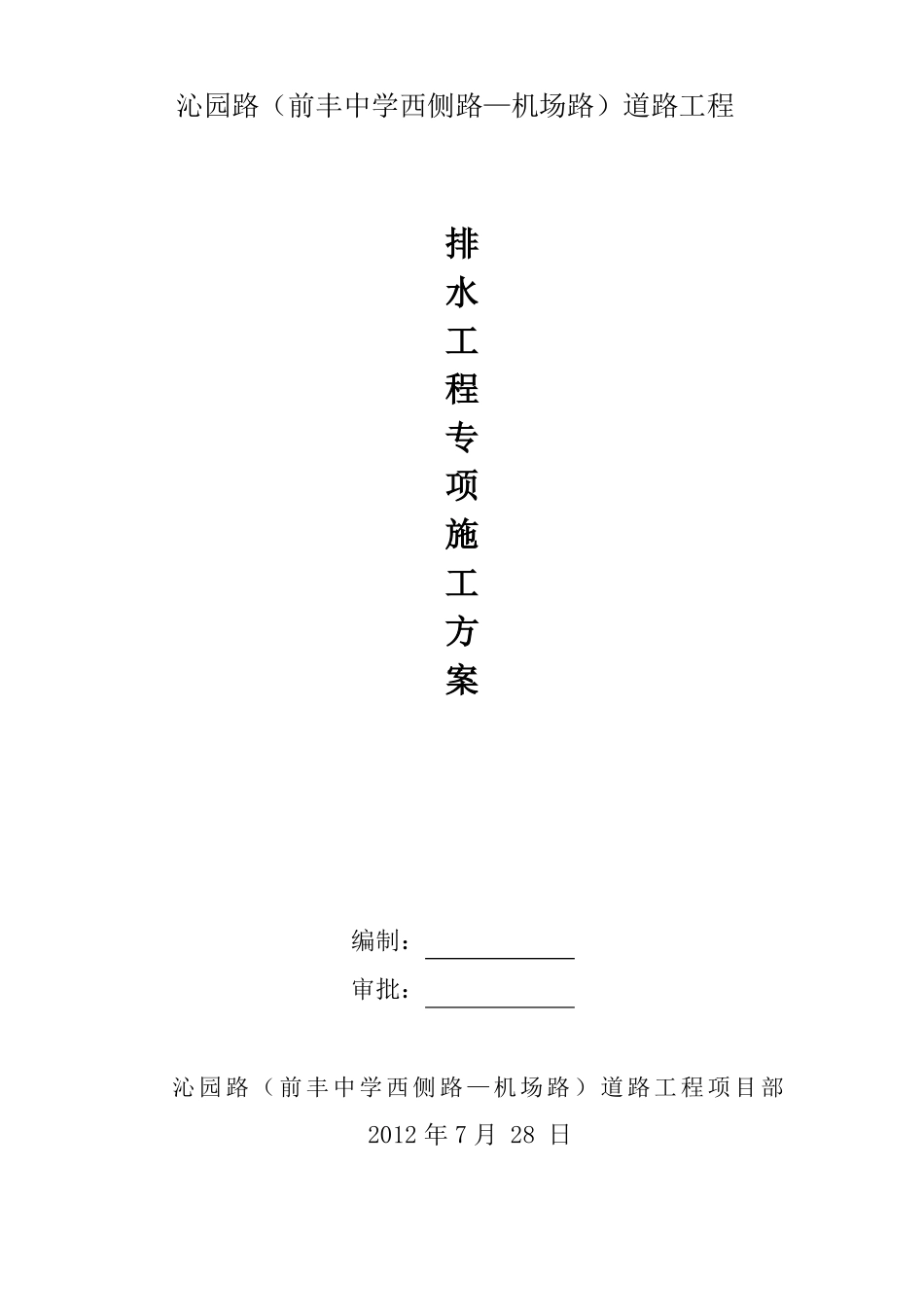

沁园路（前丰中学西侧路—机场路）道路工程沁 园 路排水工程专项施工方案编制：审批：前 丰中学 西 侧 路 — 机场路 ）2012 年 7 月 28 日道 路 工 程项目 部（目录1、工程概况雨水管敷设于道路北侧机动车道下，距离北侧人行道侧石 3.5 米处，雨水就近排入河道；污水管敷设于道路南侧机动车道下，距离南侧人行道侧石 3.5 米处。污水汇集后排入现状机场路污水主管。雨水管管径为Φ400～Φ600，采用国标钢筋混凝土Ⅱ级管，O 型橡胶圈接口。Φ400～Φ500 管管顶距离道路结构层≥30厘米时采用 135°砼管基，管顶距离道路结构层底<30 厘米时采用 360°砼管基；≥Φ600 管管顶距离道路结构层≥30 厘米时采用 180°砼管基，管顶距离道路结构层底<30 厘米时采用 360°砼管基。雨水口与主管检查井连接管采用Φ300 国标钢筋混凝土Ⅱ级管，360°砼方形管基。污水主管管径为Φ300，采用聚乙烯缠绕 PE 管 B 型结构壁管，接口采用承插式电熔焊接连接方式，砂石管基。雨污水管均采用开挖施工，过河污水管采用水平定向钻施工。雨污水井均采用钢筋砼窨井。2、施工工艺流程图3、主要施工方法3.1、测量放线回填接口、管带、砌筑井检查验收管道安装检查验收模板安装基坑支撑平整场地检查验收基坑开挖检查验收基础垫层检查验收施工前准备测量放线3.1.1、 组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。3.1.2 、进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。3.1.3、沟槽开挖前应随同工程监理人员复核施工现场测量放线成果，测量偏差应在规范许可的允许偏差内。3.1.4、 井面标高应平路面。3.2、沟槽开挖3.2.1、沟槽开挖前应掌握管道沿线地形、地貌、建筑物、各种管线及其他设施的情况，工程地质和地下水文地质资料、气象资料、工程用地、交通运输及排水条件。当发现管线位置后应做好清晰的标志以保护好地下管线。3.2.2 、施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。3.2.3、开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式...
