数字基带传输系统试验

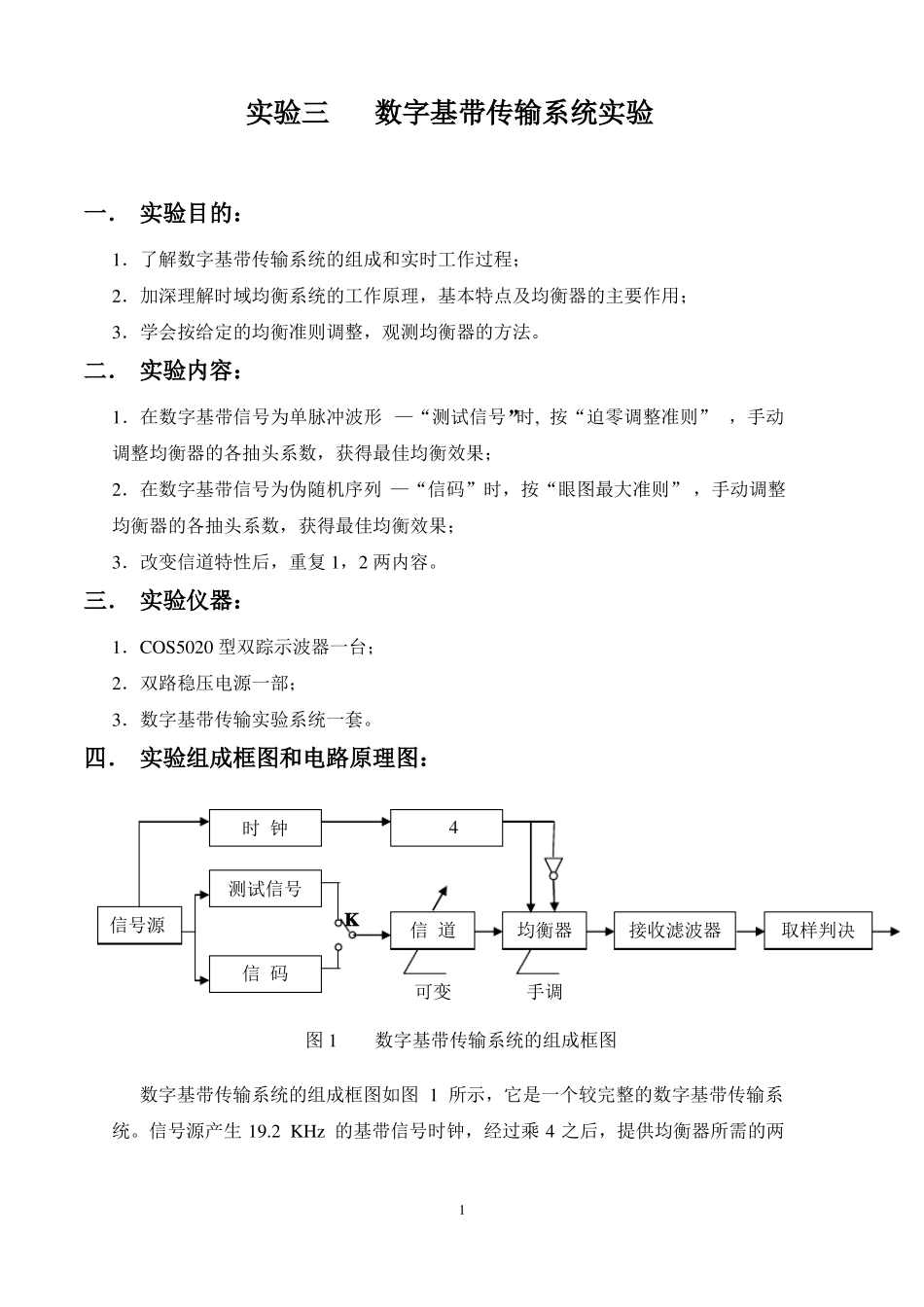

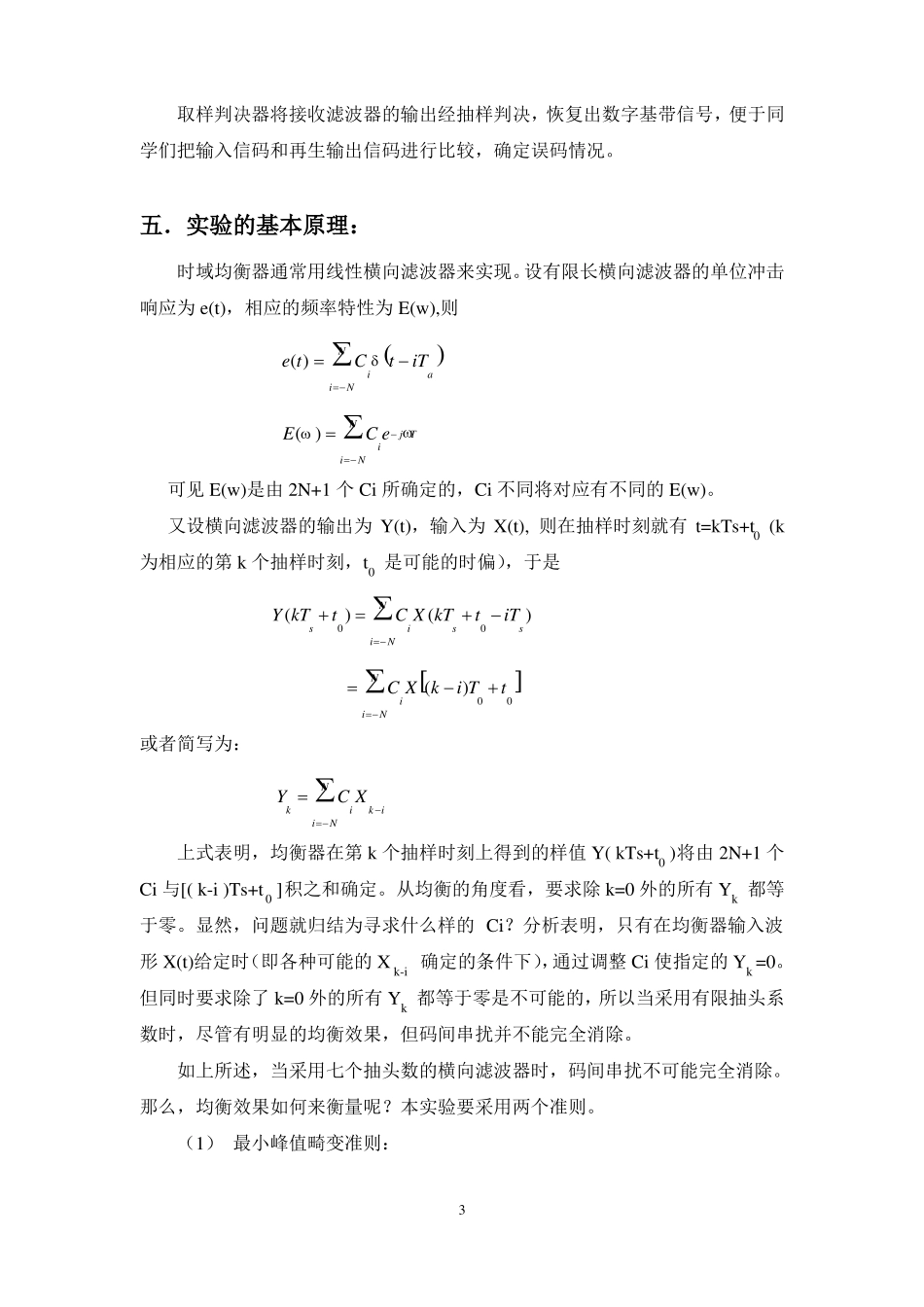

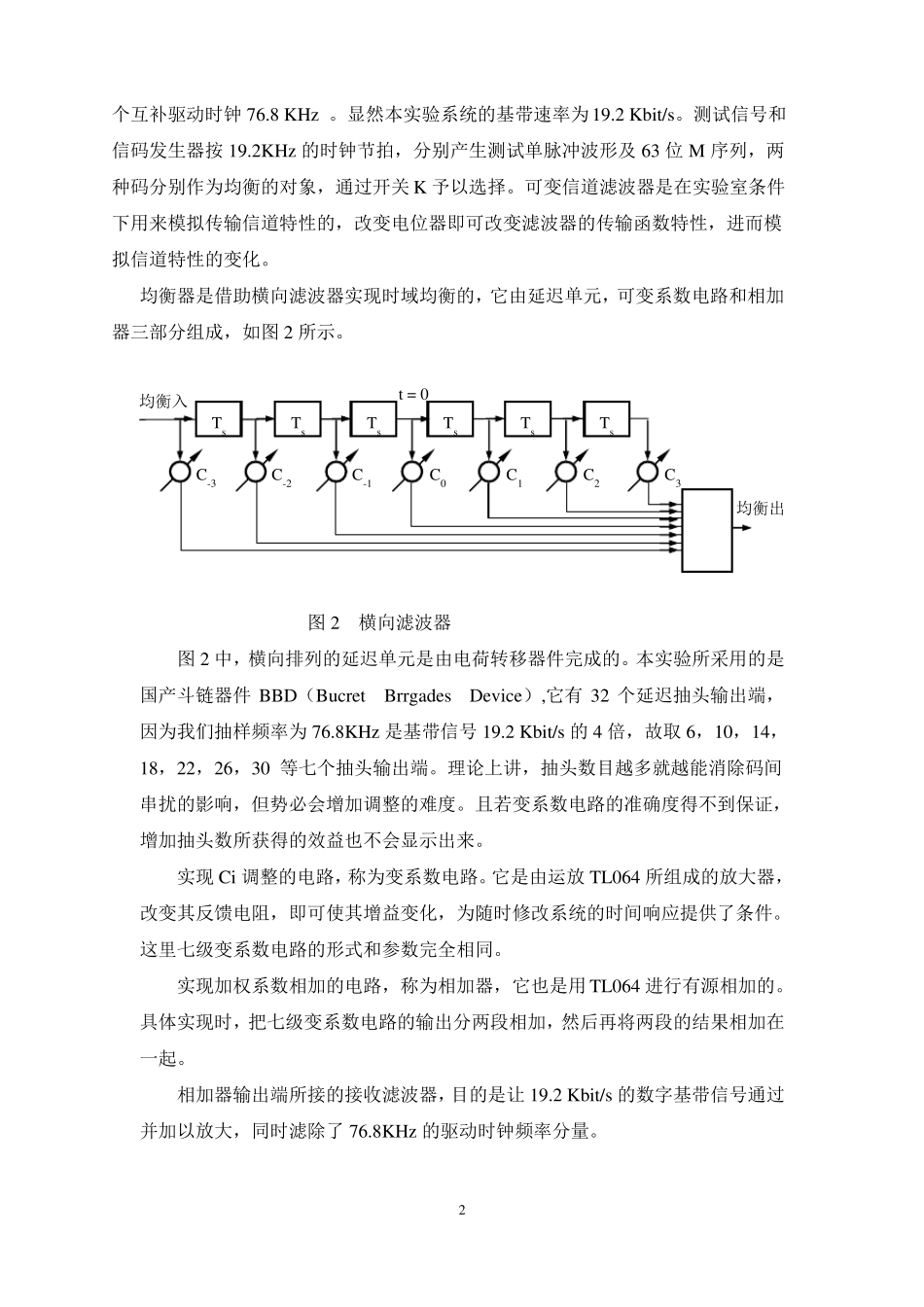

实验三数字基带传输系统实验一． 实验目的：1．了解数字基带传输系统的组成和实时工作过程；2．加深理解时域均衡系统的工作原理，基本特点及均衡器的主要作用；3．学会按给定的均衡准则调整，观测均衡器的方法。二． 实验内容：1．在数字基带信号为单脉冲波形 —“测试信号”时, 按“迫零调整准则” ，手动调整均衡器的各抽头系数，获得最佳均衡效果；2．在数字基带信号为伪随机序列 —“信码”时，按“眼图最大准则” ，手动调整均衡器的各抽头系数，获得最佳均衡效果；3．改变信道特性后，重复 1，2 两内容。三． 实验仪器：1．COS5020 型双踪示波器一台；2．双路稳压电源一部；3．数字基带传输实验系统一套。四． 实验组成框图和电路原理图：信号源时 钟测试信号4K信 道均衡器接收滤波器取样判决信 码可变手调图 1数字基带传输系统的组成框图数字基带传输系统的组成框图如图 1 所示，它是一个较完整的数字基带传输系统。信号源产生 19.2 KHz 的基带信号时钟，经过乘 4 之后，提供均衡器所需的两1个互补驱动时钟 76.8 KHz 。显然本实验系统的基带速率为19.2 Kbit/s。测试信号和信码发生器按 19.2KHz 的时钟节拍，分别产生测试单脉冲波形及 63 位 M 序列，两种码分别作为均衡的对象，通过开关 K 予以选择。可变信道滤波器是在实验室条件下用来模拟传输信道特性的，改变电位器即可改变滤波器的传输函数特性，进而模拟信道特性的变化。均衡器是借助横向滤波器实现时域均衡的，它由延迟单元，可变系数电路和相加器三部分组成，如图 2 所示。均衡入TsC-3图 2横向滤波器图 2 中，横向排列的延迟单元是由电荷转移器件完成的。本实验所采用的是国产斗链器件 BBD（BucretBrrgadesDevice）,它有 32 个延迟抽头输出端，因为我们抽样频率为 76.8KHz 是基带信号 19.2 Kbit/s 的 4 倍，故取 6，10，14，18，22，26，30 等七个抽头输出端。理论上讲，抽头数目越多就越能消除码间串扰的影响，但势必会增加调整的难度。且若变系数电路的准确度得不到保证，增加抽头数所获得的效益也不会显示出来。实现 Ci 调整的电路，称为变系数电路。它是由运放 TL064 所组成的放大器，改变其反馈电阻，即可使其增益变化，为随时修改系统的时间响应提供了条件。这里七级变系数电路的形式和参数完全相同。实现加权系数相加的电路，称为相加器，它也是用 TL064 进行有源相加的。具体实现时，把七级变系数电路的输出分两...
