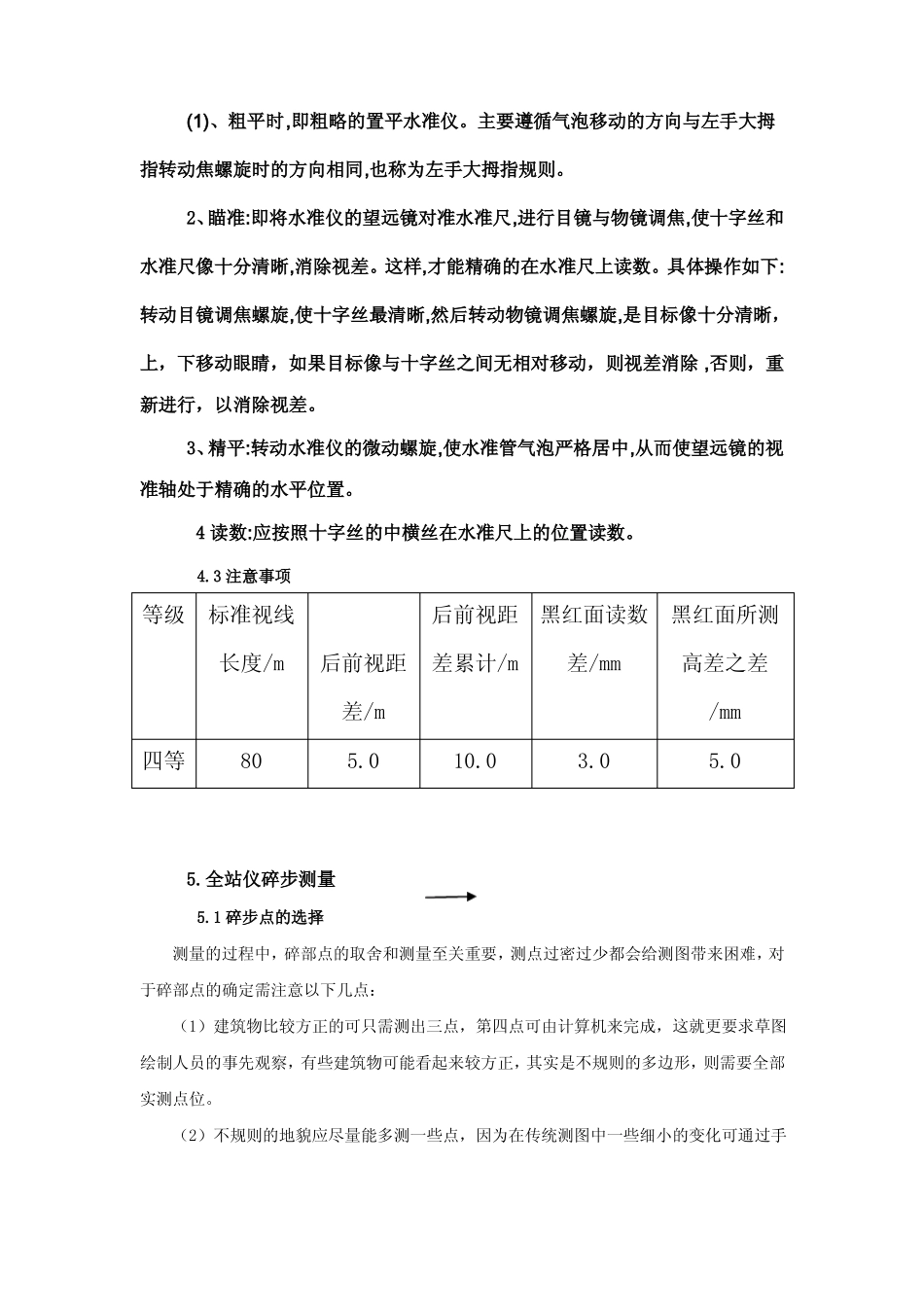

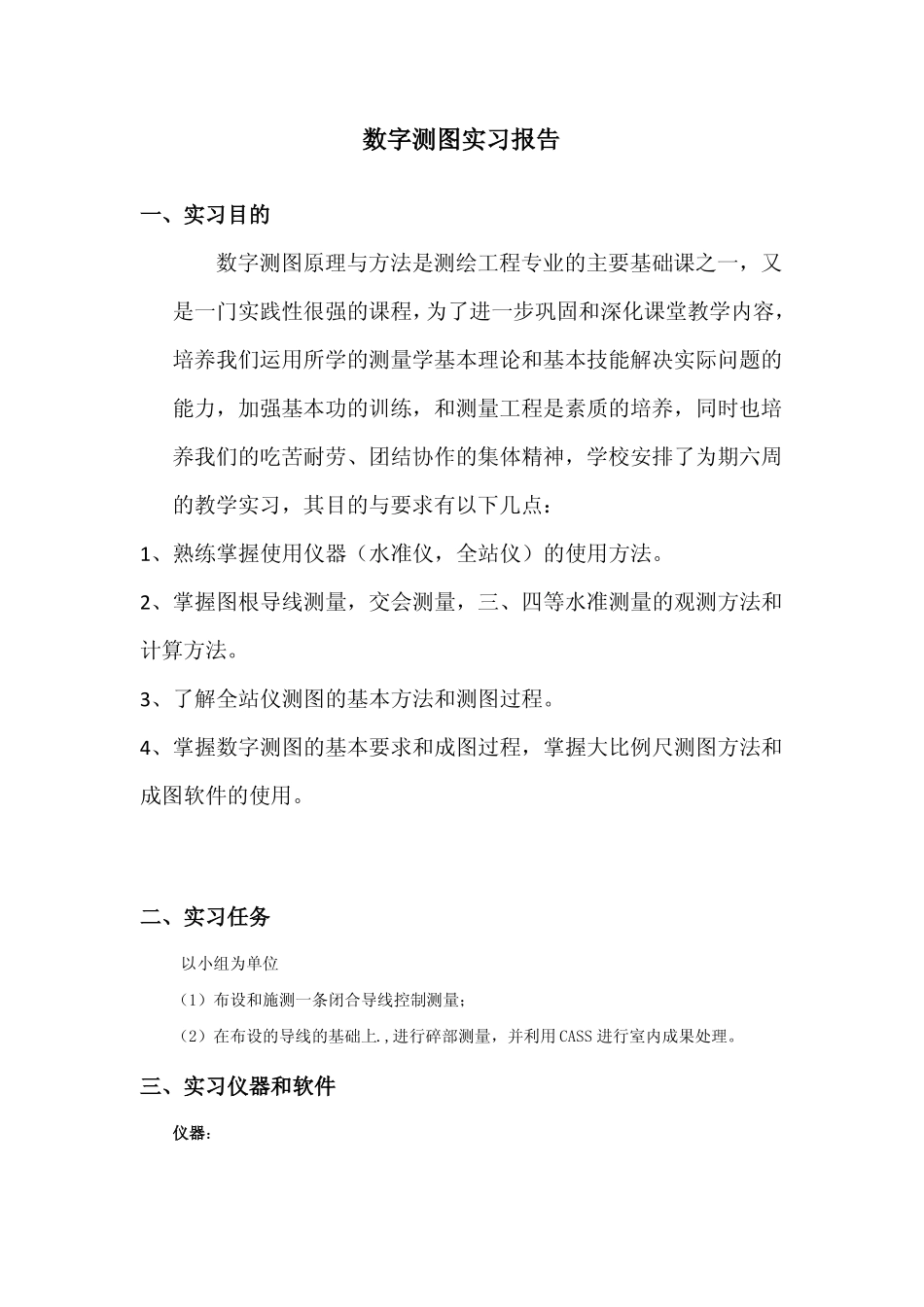

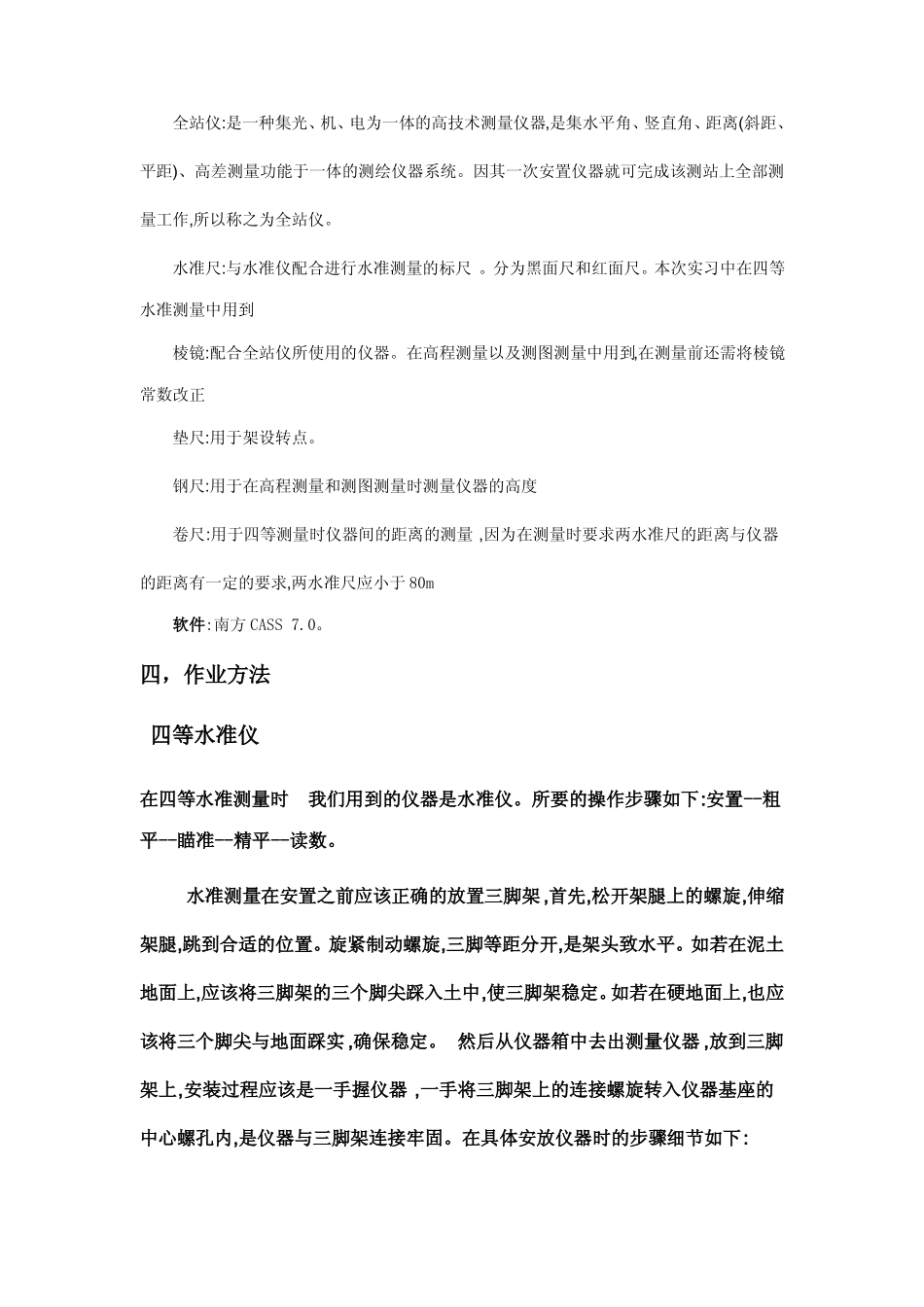

数字测图实习报告一、实习目的数字测图原理与方法是测绘工程专业的主要基础课之一，又是一门实践性很强的课程，为了进一步巩固和深化课堂教学内容，培养我们运用所学的测量学基本理论和基本技能解决实际问题的能力，加强基本功的训练，和测量工程是素质的培养，同时也培养我们的吃苦耐劳、团结协作的集体精神，学校安排了为期六周的教学实习，其目的与要求有以下几点：1、熟练掌握使用仪器（水准仪，全站仪）的使用方法。2、掌握图根导线测量，交会测量，三、四等水准测量的观测方法和计算方法。3、了解全站仪测图的基本方法和测图过程。4、掌握数字测图的基本要求和成图过程，掌握大比例尺测图方法和成图软件的使用。二、实习任务以小组为单位（1）布设和施测一条闭合导线控制测量；（2）在布设的导线的基础上.,进行碎部测量，并利用 CASS 进行室内成果处理。三、实习仪器和软件仪器：全站仪:是一种集光、机、电为一体的高技术测量仪器,是集水平角、竖直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。水准尺:与水准仪配合进行水准测量的标尺 。分为黑面尺和红面尺。本次实习中在四等水准测量中用到棱镜:配合全站仪所使用的仪器。在高程测量以及测图测量中用到,在测量前还需将棱镜常数改正垫尺:用于架设转点。钢尺:用于在高程测量和测图测量时测量仪器的高度卷尺:用于四等测量时仪器间的距离的测量 ,因为在测量时要求两水准尺的距离与仪器的距离有一定的要求,两水准尺应小于 80m软件:南方 CASS 7.0。四，作业方法四等水准仪在四等水准测量时我们用到的仪器是水准仪。所要的操作步骤如下:安置--粗平--瞄准--精平--读数。水准测量在安置之前应该正确的放置三脚架 ,首先,松开架腿上的螺旋,伸缩架腿,跳到合适的位置。旋紧制动螺旋,三脚等距分开,是架头致水平。如若在泥土地面上,应该将三脚架的三个脚尖踩入土中,使三脚架稳定。如若在硬地面上,也应该将三个脚尖与地面踩实 ,确保稳定。 然后从仪器箱中去出测量仪器 ,放到三脚架上,安装过程应该是一手握仪器 ,一手将三脚架上的连接螺旋转入仪器基座的中心螺孔内,是仪器与三脚架连接牢固。在具体安放仪器时的步骤细节如下:(1)、粗平时,即粗略的置平水准仪。主要遵循气泡移动的方向与左手大拇指转动焦螺旋时的方向相同,也称为左手大拇指规则。2、瞄准:即将水准仪的望远镜对准水准尺,进行目镜与物镜调焦,使十字丝和...
