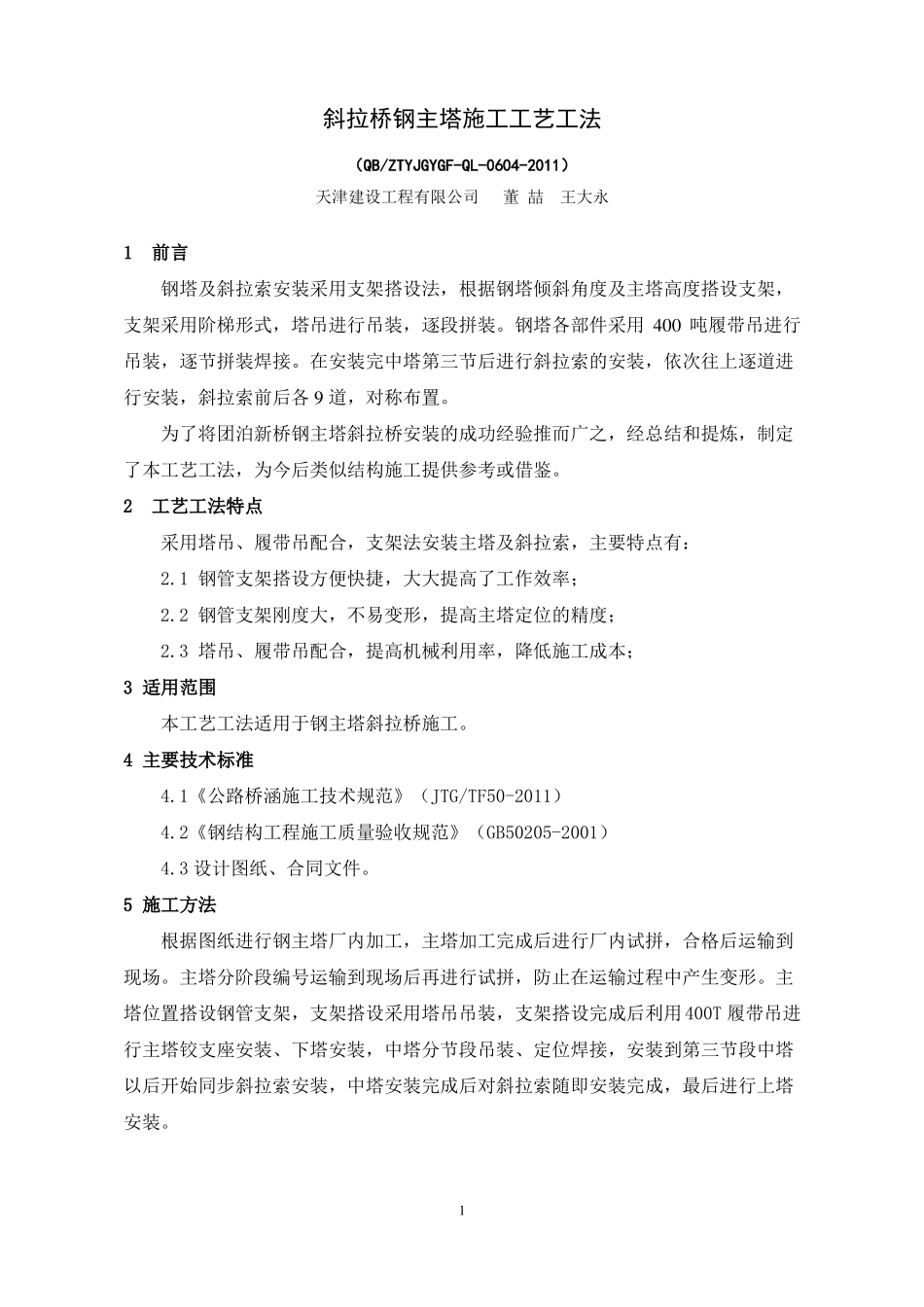

斜拉桥钢主塔施工工艺工法

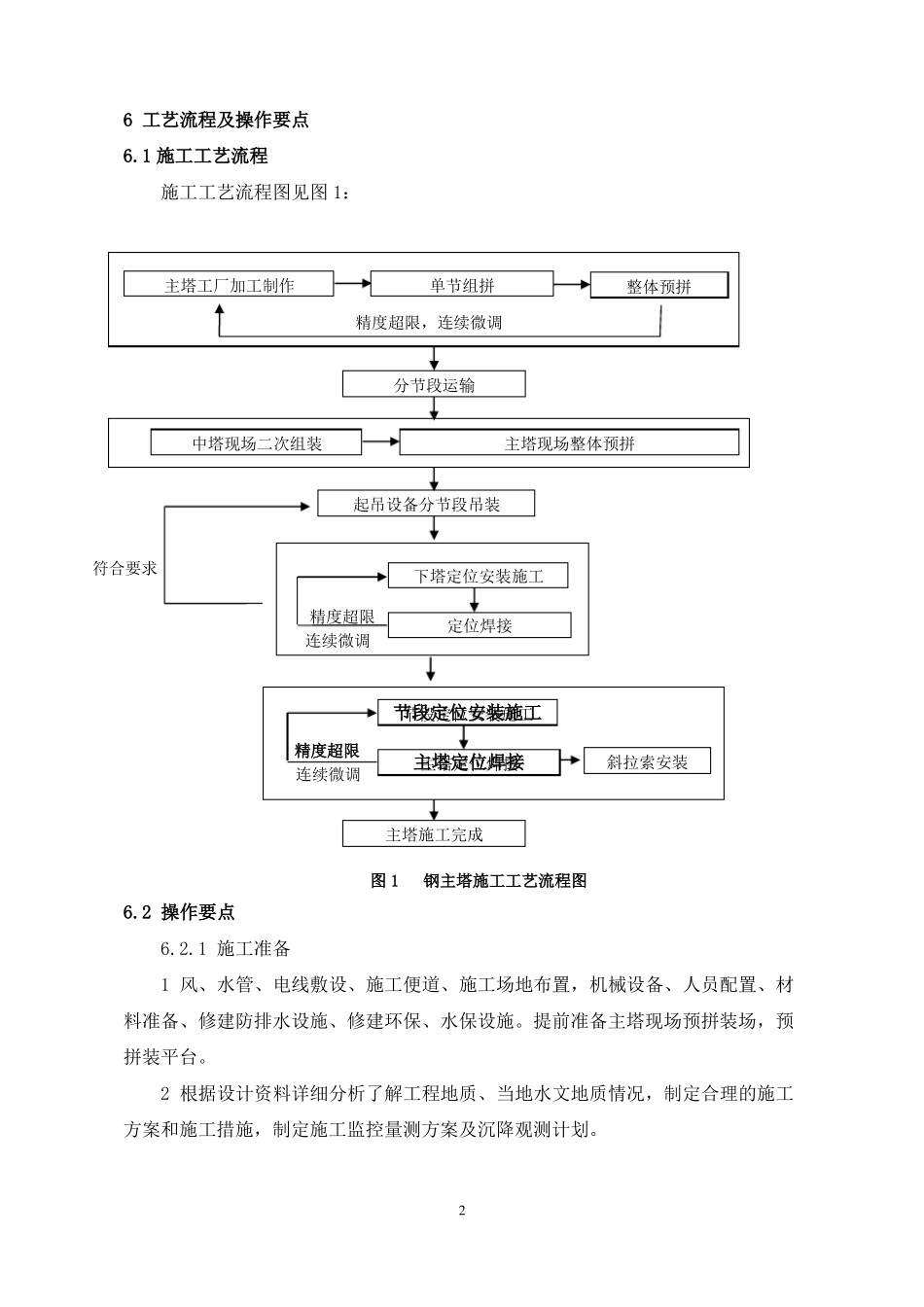

斜拉桥钢主塔施工工艺工法（QB/ZTYJGYGF-QL-0604-2011）天津建设工程有限公司董 喆王大永1前言钢塔及斜拉索安装采用支架搭设法，根据钢塔倾斜角度及主塔高度搭设支架，支架采用阶梯形式，塔吊进行吊装，逐段拼装。钢塔各部件采用 400 吨履带吊进行吊装，逐节拼装焊接。在安装完中塔第三节后进行斜拉索的安装，依次往上逐道进行安装，斜拉索前后各 9 道，对称布置。为了将团泊新桥钢主塔斜拉桥安装的成功经验推而广之，经总结和提炼，制定了本工艺工法，为今后类似结构施工提供参考或借鉴。2工艺工法特点采用塔吊、履带吊配合，支架法安装主塔及斜拉索，主要特点有：2.1 钢管支架搭设方便快捷，大大提高了工作效率；2.2 钢管支架刚度大，不易变形，提高主塔定位的精度；2.3 塔吊、履带吊配合，提高机械利用率，降低施工成本；3 适用范围本工艺工法适用于钢主塔斜拉桥施工。4 主要技术标准4.1《公路桥涵施工技术规范》（JTG/TF50-2011）4.2《钢结构工程施工质量验收规范》（GB50205-2001）4.3 设计图纸、合同文件。5 施工方法根据图纸进行钢主塔厂内加工，主塔加工完成后进行厂内试拼，合格后运输到现场。主塔分阶段编号运输到现场后再进行试拼，防止在运输过程中产生变形。主塔位置搭设钢管支架，支架搭设采用塔吊吊装，支架搭设完成后利用400T 履带吊进行主塔铰支座安装、下塔安装，中塔分节段吊装、定位焊接，安装到第三节段中塔以后开始同步斜拉索安装，中塔安装完成后对斜拉索随即安装完成，最后进行上塔安装。16 工艺流程及操作要点6.1 施工工艺流程施工工艺流程图见图 1：符合要求起吊设备分节段吊装中塔现场二次组装主塔现场整体预拼主塔工厂加工制作单节组拼精度超限，连续微调整体预拼分节段运输下塔定位安装施工精度超限连续微调定位焊接节段定位安装施工节段定位安装施工精度超限连续微调主塔定位焊接主塔定位焊接斜拉索安装主塔施工完成图 1钢主塔施工工艺流程图6.2 操作要点6.2.1 施工准备1 风、水管、电线敷设、施工便道、施工场地布置，机械设备、人员配置、材料准备、修建防排水设施、修建环保、水保设施。提前准备主塔现场预拼装场，预拼装平台。2 根据设计资料详细分析了解工程地质、当地水文地质情况，制定合理的施工方案和施工措施，制定施工监控量测方案及沉降观测计划。23 编制主塔施工方案，确定主塔施工支架形式。支架较高，应考虑风载。4 编制详细主塔吊装方案，根据钢塔每节段重量选定起重设备，...
