新VD4断路器分合闸防跳技术介绍

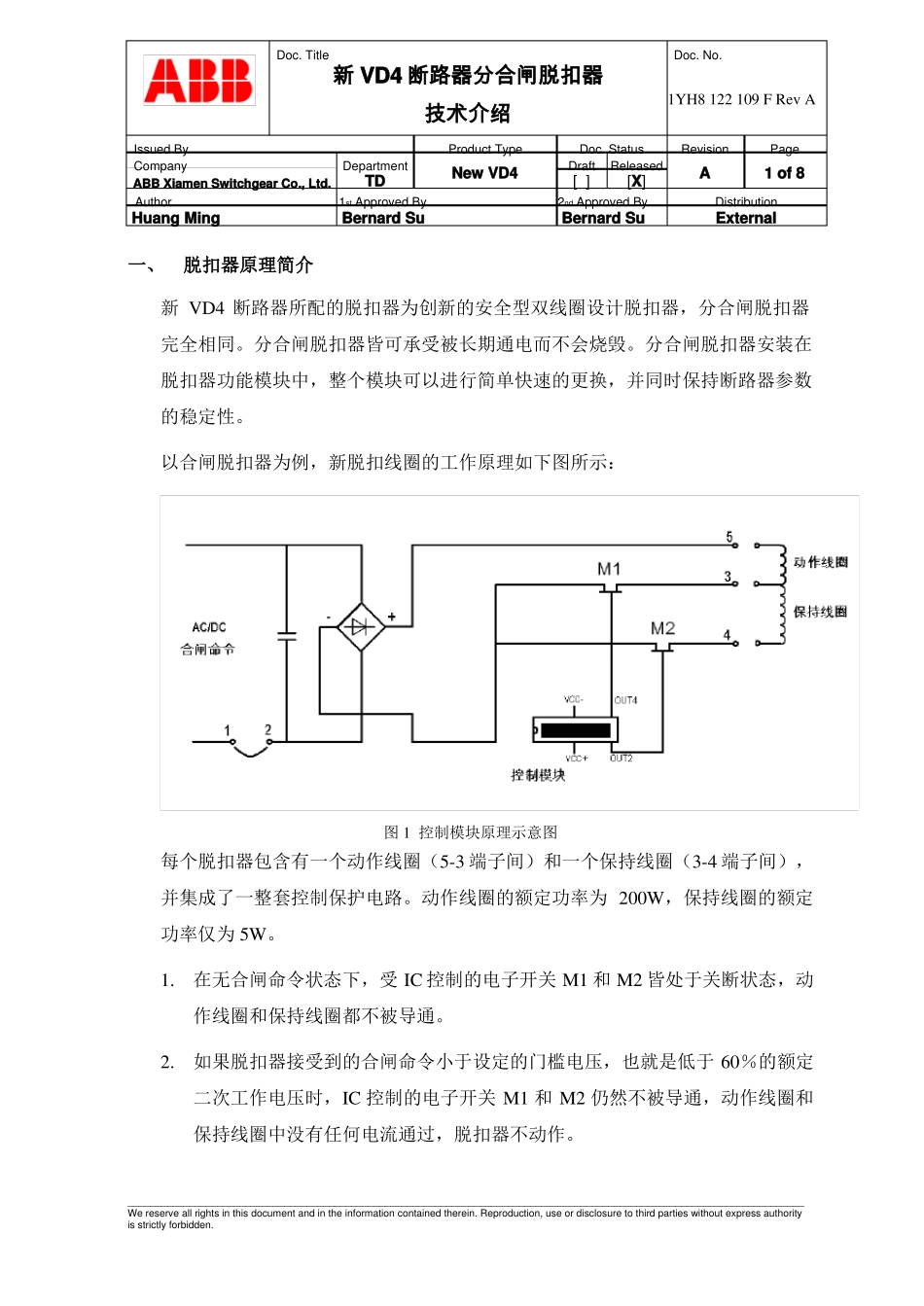

Huang MingDoc. TitleDoc. No.新 VD4 断路器分合闸脱扣器技术介绍Product TypeDoc. StatusDraftReleased1YH8 122 109 F Rev ARevisionPageIssued ByCompanyDepartmentABB Xiamen Switchgear Co., Ltd.TDstAuthor1 Approved ByNew VD4[ ][X]A1 of 8Distribution2nd Approved By Bernard Su Bernard SuExternal一、脱扣器原理简介新 VD4 断路器所配的脱扣器为创新的安全型双线圈设计脱扣器，分合闸脱扣器完全相同。分合闸脱扣器皆可承受被长期通电而不会烧毁。分合闸脱扣器安装在脱扣器功能模块中，整个模块可以进行简单快速的更换，并同时保持断路器参数的稳定性。以合闸脱扣器为例，新脱扣线圈的工作原理如下图所示：图 1 控制模块原理示意图每个脱扣器包含有一个动作线圈（5-3 端子间）和一个保持线圈（3-4 端子间），并集成了一整套控制保护电路。动作线圈的额定功率为 200W，保持线圈的额定功率仅为 5W。1.在无合闸命令状态下，受 IC 控制的电子开关 M1 和 M2 皆处于关断状态，动作线圈和保持线圈都不被导通。2.如果脱扣器接受到的合闸命令小于设定的门槛电压，也就是低于 60％的额定二次工作电压时，IC 控制的电子开关 M1 和 M2 仍然不被导通，动作线圈和保持线圈中没有任何电流通过，脱扣器不动作。_________________________________________________________________________________________________________________________We reserve all rights in this document and in the information contained therein. Reproduction, use or disclosure to third parties without express authorityis strictly forbidden.Issued ByCompanyDoc. TitleDoc. No.新 VD4 断路器分合闸脱扣器技术介绍Product TypeDepartmentDoc. StatusDraft Released1YH8 122 109 F Rev ARevisionPageABB Xiamen Switchgear Co., Ltd.TDNew VD4[ ][X]A2 of 83.如果脱扣器接受到的合闸命令高于设定的门槛电压，也就是 60％的额定二次工作电压时：在前 0~100ms 时间内，脱扣器控制模块 IC 的 Out 4 处于高电平状态，M1 导通，动作线圈得电，脱扣器启动并推动断路器机构完成合 /分闸动作。此时电流流经回路为：端子 5－动作线圈－端子 3－M1。动作线圈功率为 200W，也就是说假设脱扣器额定电压为 220V 时，动作线圈的阻值约为 200Ω，动作电流约为 1...
