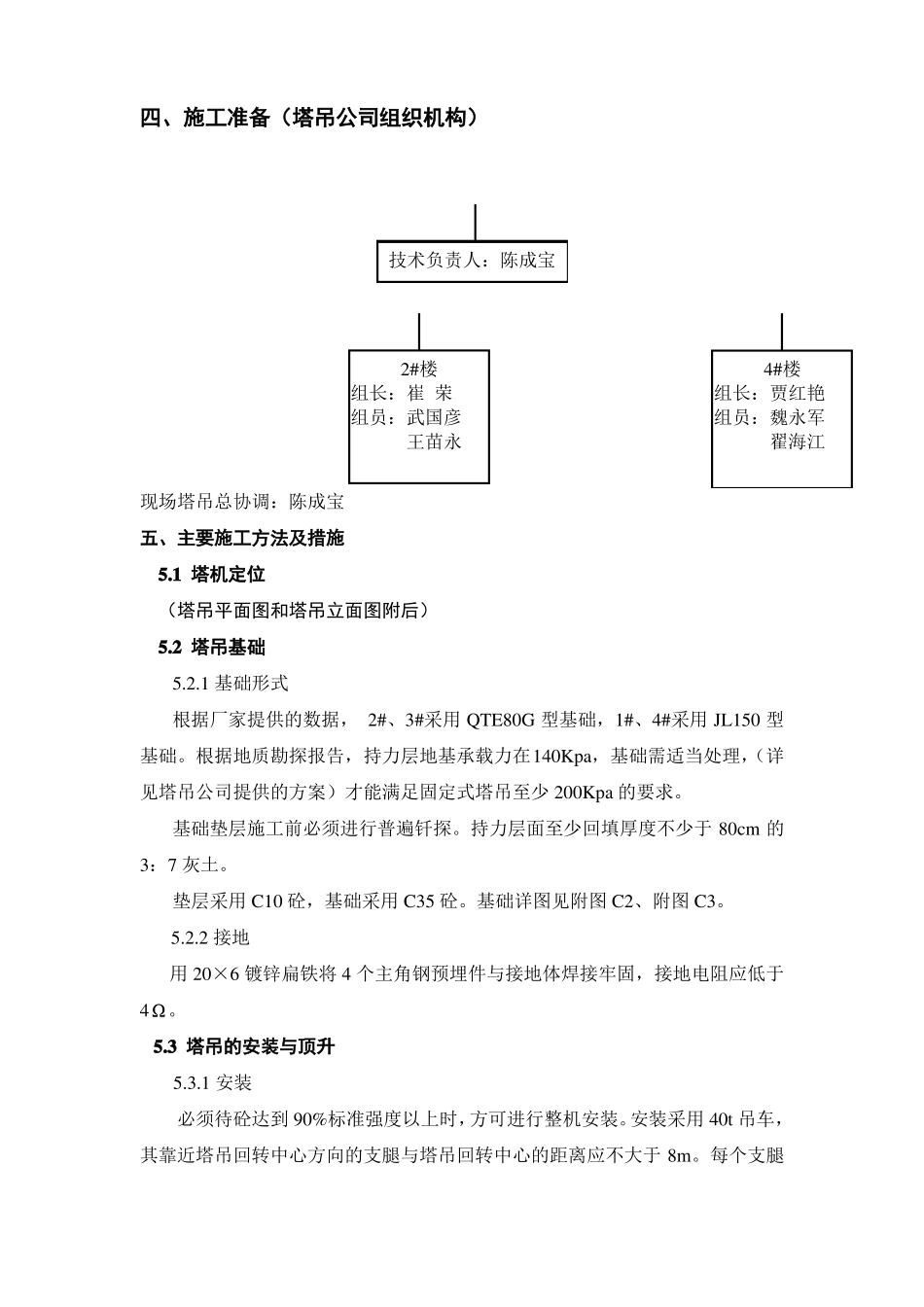

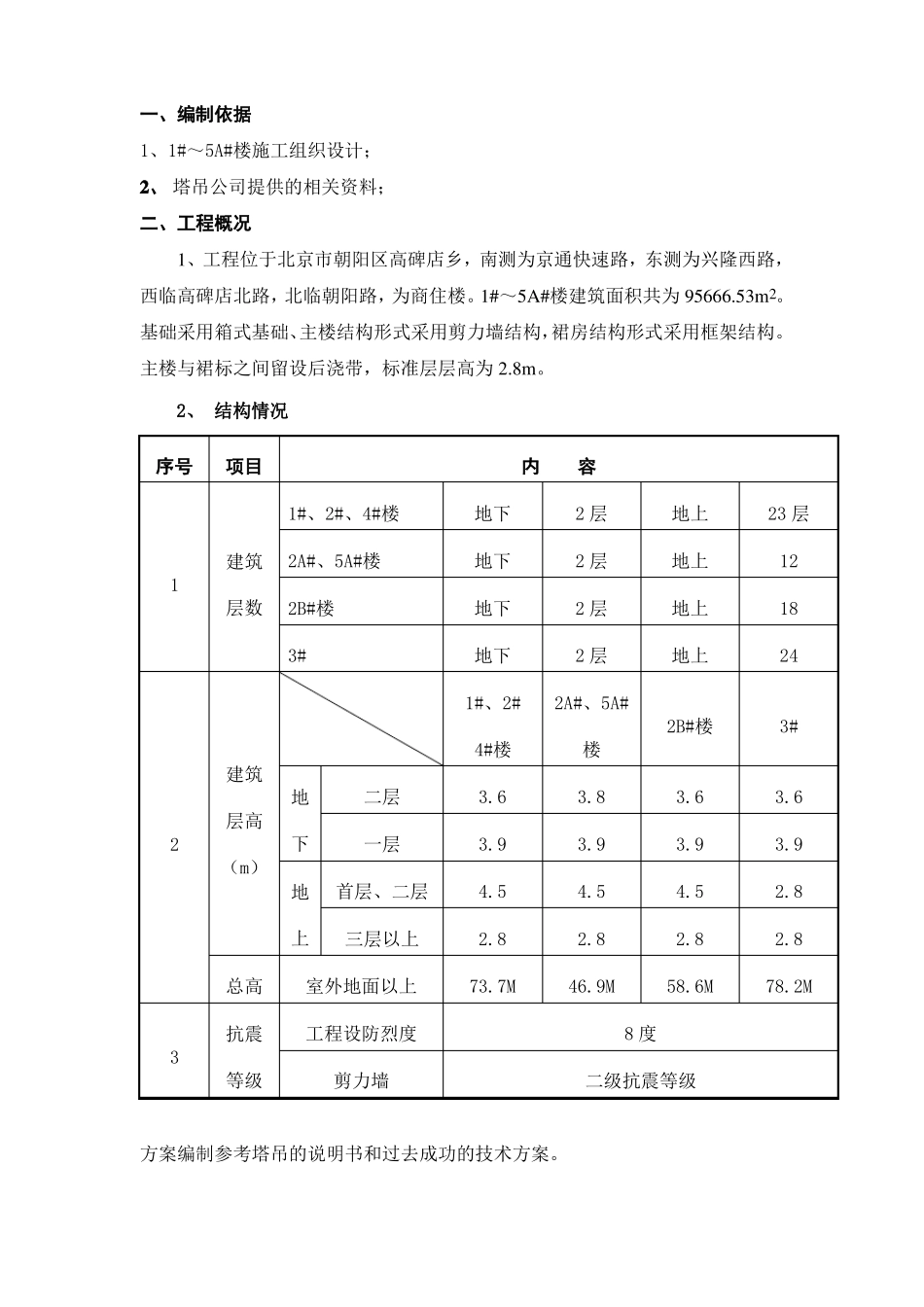

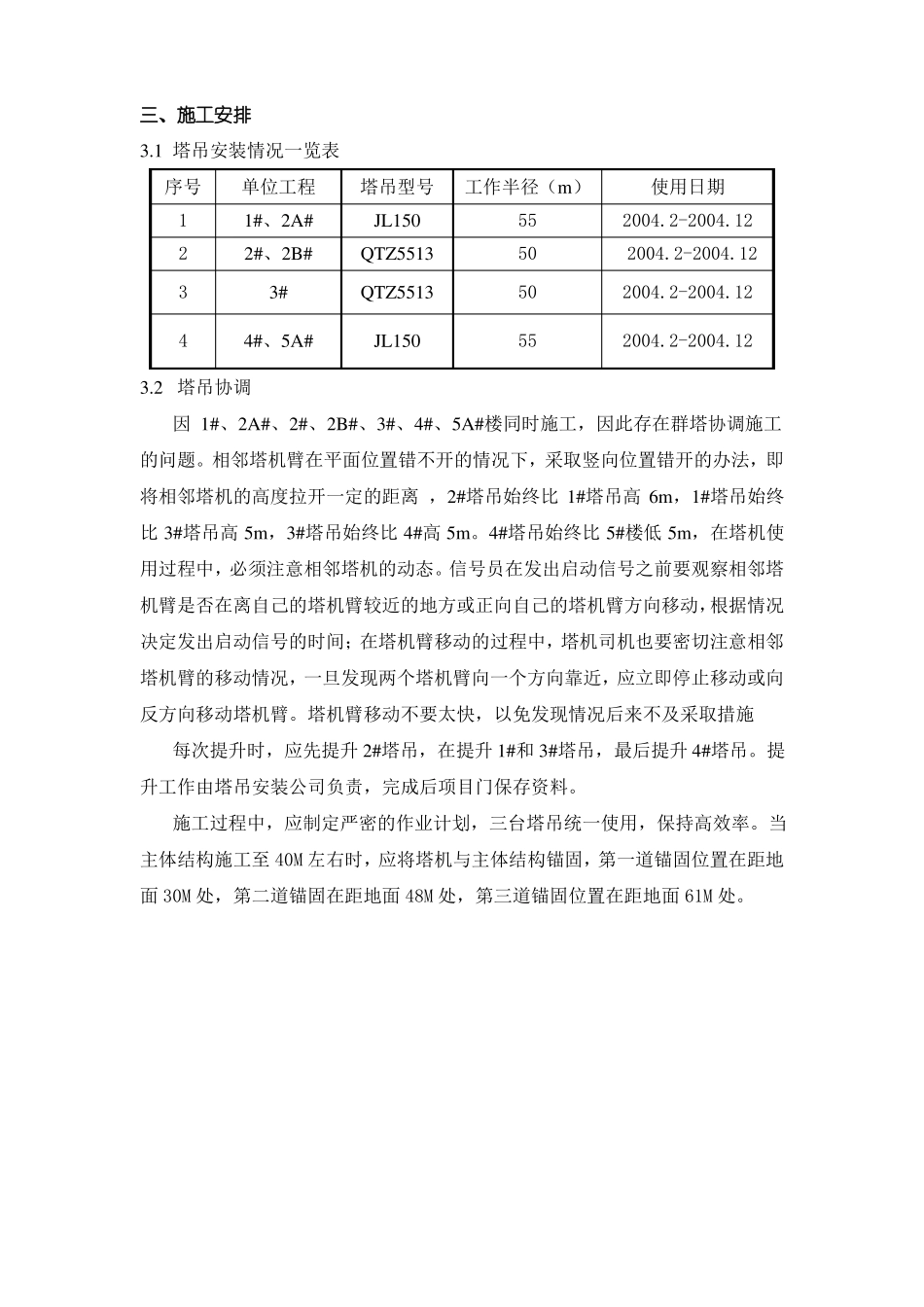

一、编制依据1、1#～5A#楼施工组织设计；2、 塔吊公司提供的相关资料；二、工程概况1、工程位于北京市朝阳区高碑店乡，南测为京通快速路，东测为兴隆西路，西临高碑店北路，北临朝阳路，为商住楼。1#～5A#楼建筑面积共为 95666.53m2。基础采用箱式基础、主楼结构形式采用剪力墙结构，裙房结构形式采用框架结构。主楼与裙标之间留设后浇带，标准层层高为 2.8m。2、 结构情况序号项目1#、2#、4#楼建筑1层数2B#楼3#地下地下1#、2#4#楼建筑地层高2（m）地上总高抗震3等级方案编制参考塔吊的说明书和过去成功的技术方案。剪力墙二级抗震等级首层、二层三层以上4.52.873.7M4.52.846.9M8 度4.52.858.6M2.82.878.2M下一层3.93.93.93.9二层3.63.83.63.6楼2 层2 层2A#、5A#2B#楼3#地上地上18242A#、5A#楼地下地下内容2 层2 层地上地上23 层12室外地面以上工程设防烈度三、施工安排3.1 塔吊安装情况一览表序号1234单位工程1#、2A#2#、2B#3#4#、5A#塔吊型号JL150QTZ5513QTZ5513JL150工作半径（m）55505055使用日期2004.2-2004.12 2004.2-2004.122004.2-2004.122004.2-2004.123.2 塔吊协调因 1#、2A#、2#、2B#、3#、4#、5A#楼同时施工，因此存在群塔协调施工的问题。相邻塔机臂在平面位置错不开的情况下，采取竖向位置错开的办法，即将相邻塔机的高度拉开一定的距离 ，2#塔吊始终比 1#塔吊高 6m，1#塔吊始终比 3#塔吊高 5m，3#塔吊始终比 4#高 5m。4#塔吊始终比 5#楼低 5m，在塔机使用过程中，必须注意相邻塔机的动态。信号员在发出启动信号之前要观察相邻塔机臂是否在离自己的塔机臂较近的地方或正向自己的塔机臂方向移动，根据情况决定发出启动信号的时间；在塔机臂移动的过程中，塔机司机也要密切注意相邻塔机臂的移动情况，一旦发现两个塔机臂向一个方向靠近，应立即停止移动或向反方向移动塔机臂。塔机臂移动不要太快，以免发现情况后来不及采取措施每次提升时，应先提升 2#塔吊，在提升 1#和 3#塔吊，最后提升 4#塔吊。提升工作由塔吊安装公司负责，完成后项目门保存资料。施工过程中，应制定严密的作业计划，三台塔吊统一使用，保持高效率。当主体结构施工至 40M 左右时，应将塔机与主体结构锚固，第一道锚固位置在距地面 30M 处，第二道锚固在距地面 48M 处，第三道锚固位置在距地面 61M 处。四、施工准备（塔吊公司组织机构）现场塔吊总协调：陈成宝五、主要施工方法及措施5.1 塔机定位（塔吊平面图和塔吊立面图附...
