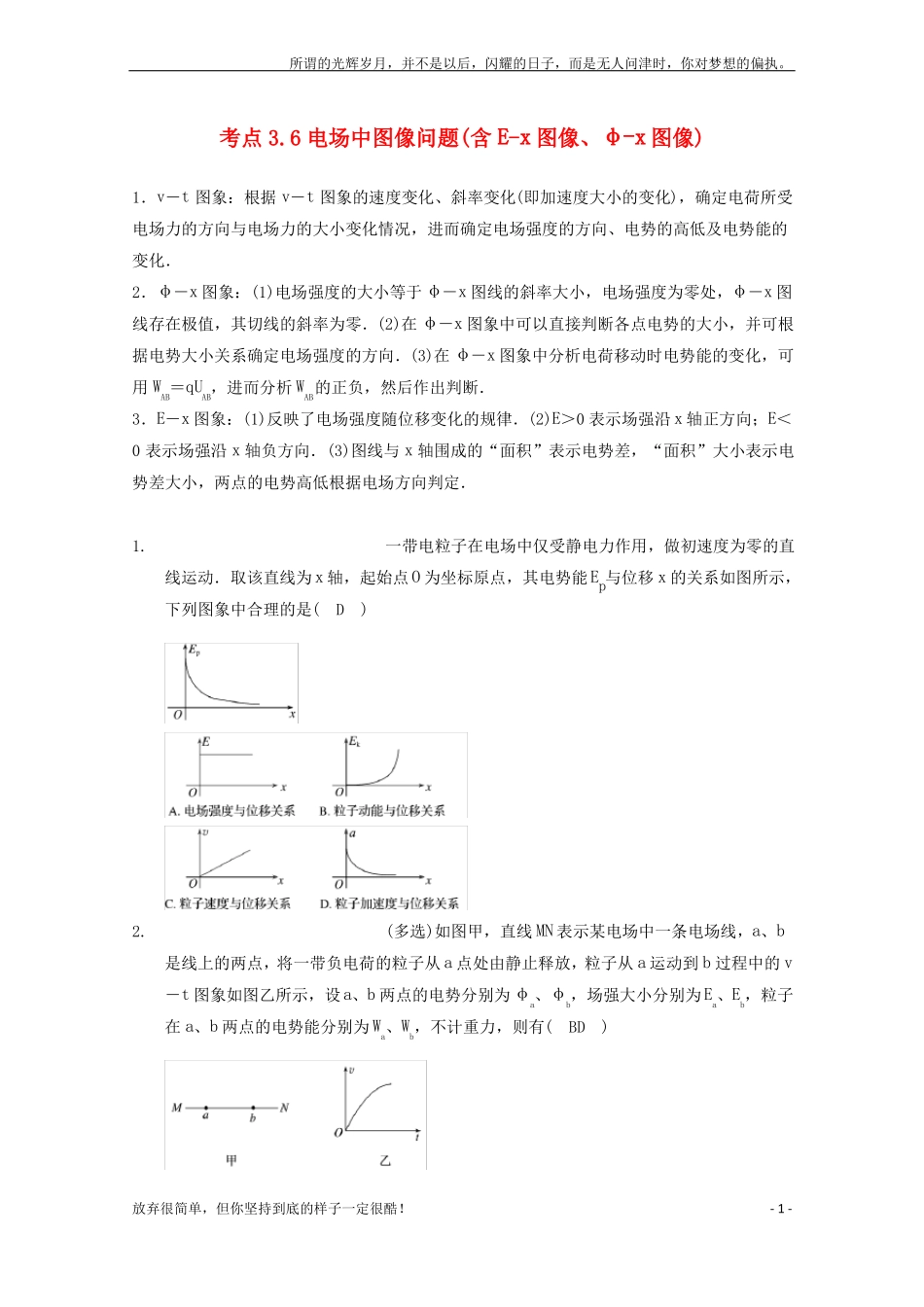

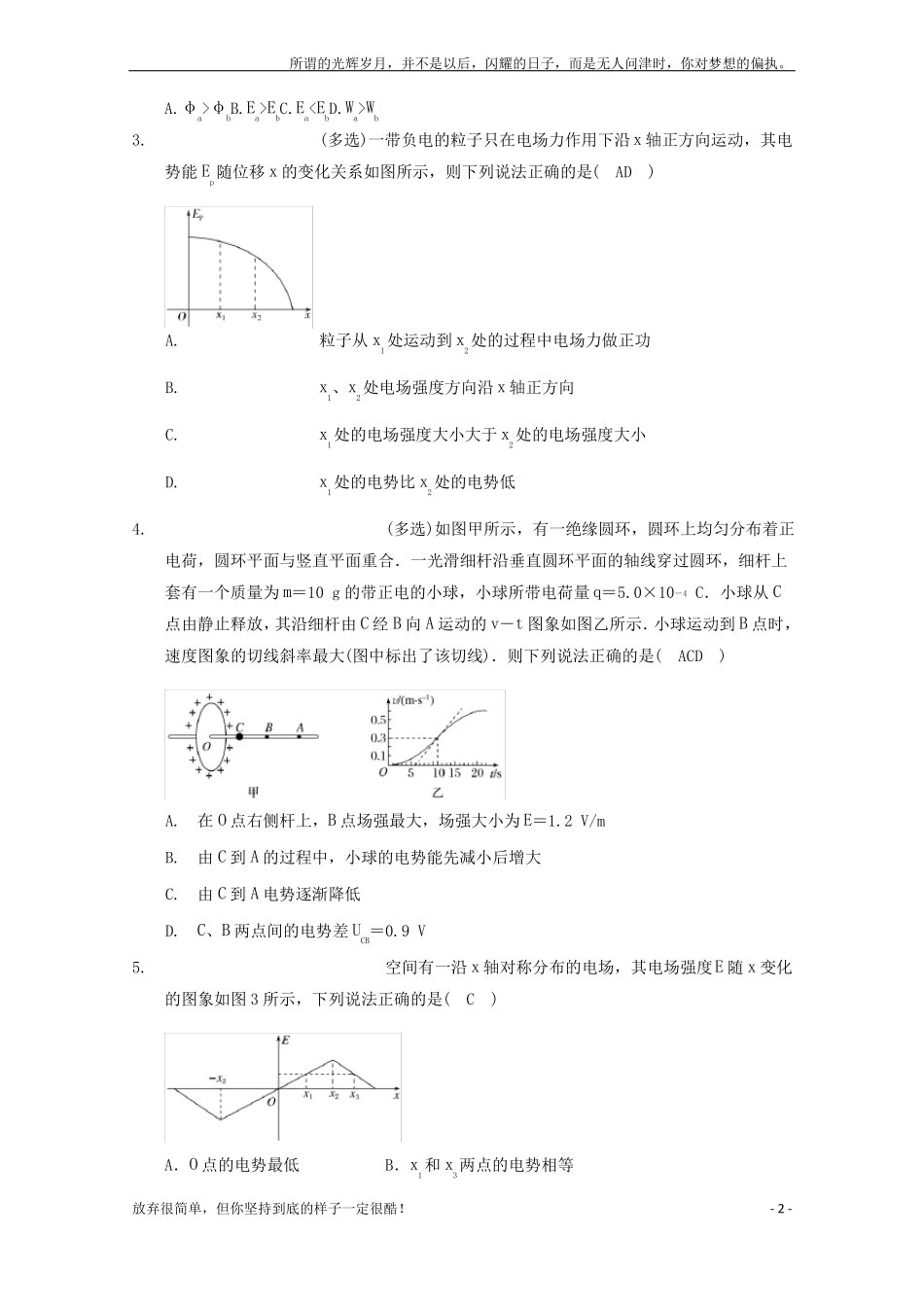

所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。考点 3.6 电场中图像问题(含 E-x 图像、φ-x 图像)1．v－t 图象：根据 v－t 图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x 图象：(1)电场强度的大小等于 φ－x 图线的斜率大小，电场强度为零处，φ－x 图线存在极值，其切线的斜率为零．(2)在 φ－x 图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在 φ－x 图象中分析电荷移动时电势能的变化，可用 WAB＝qUAB，进而分析 WAB的正负，然后作出判断．3．E－x 图象：(1)反映了电场强度随位移变化的规律．(2)E＞0 表示场强沿 x 轴正方向；E＜0 表示场强沿 x 轴负方向．(3)图线与 x 轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．1.一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为 x 轴，起始点 O 为坐标原点，其电势能Ep与位移 x 的关系如图所示，下列图象中合理的是(D)2.(多选)如图甲，直线 MN 表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从 a 点处由静止释放，粒子从 a 运动到 b 过程中的 v－t 图象如图乙所示，设a、b 两点的电势分别为 φa、φb，场强大小分别为 Ea、Eb，粒子在 a、b 两点的电势能分别为 Wa、Wb，不计重力，则有(BD)放弃很简单，但你坚持到底的样子一定很酷！- 1 -所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。A.φa>φbB.Ea>EbC.EaWb3.(多选)一带负电的粒子只在电场力作用下沿 x 轴正方向运动，其电势能 Ep随位移 x 的变化关系如图所示，则下列说法正确的是(AD)A.B.C.D.4.粒子从 x1处运动到 x2处的过程中电场力做正功x1、x2处电场强度方向沿 x 轴正方向x1处的电场强度大小大于 x2处的电场强度大小x1处的电势比 x2处的电势低(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为 m＝10 g 的带正电的小球，小球所带电荷量 q＝5.0×10 C．小球从 C点由静止释放，其沿细杆由 C 经 B 向 A 运动的 v－t 图象如图乙所示．小球运动到 B 点时，速度...
