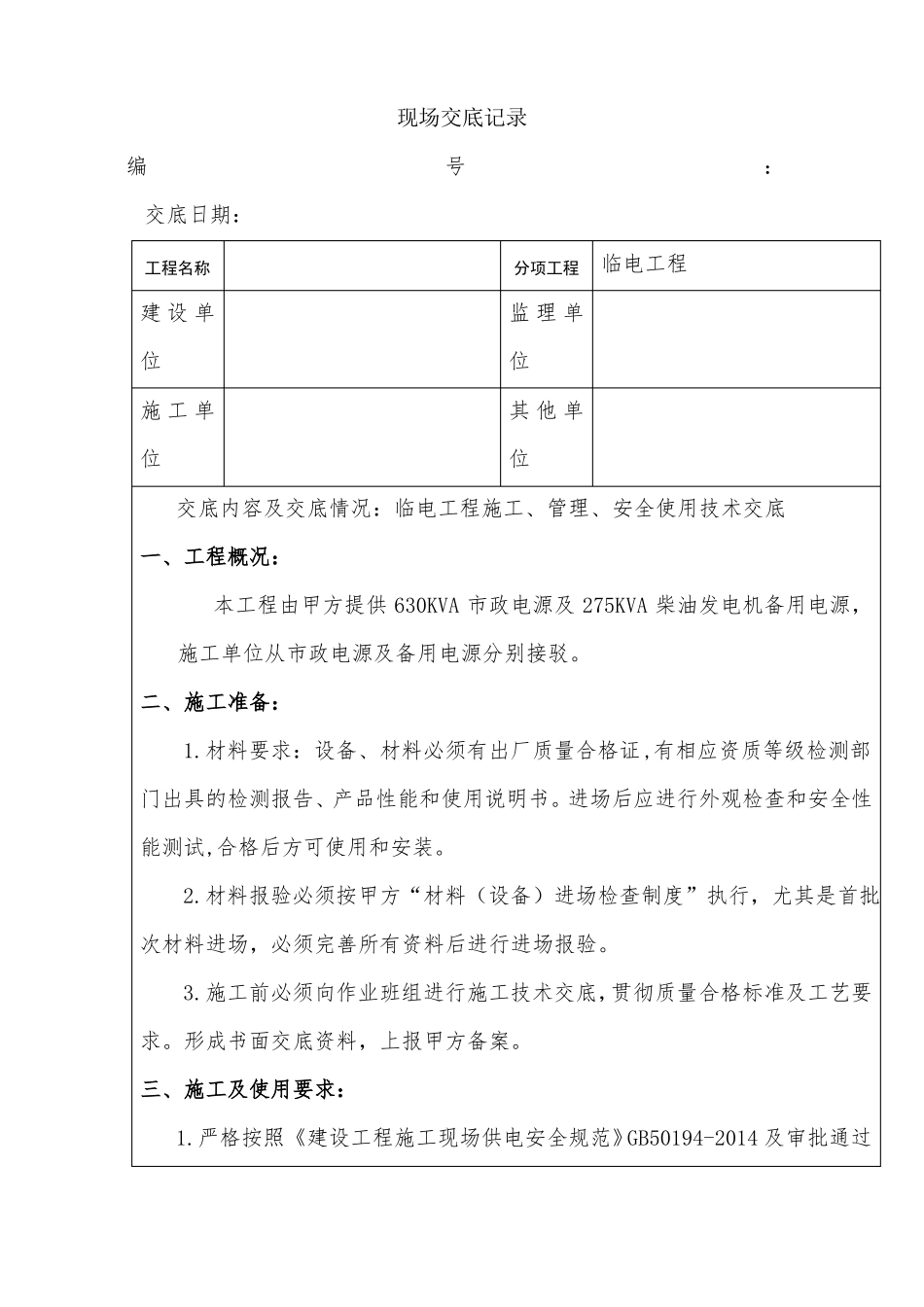

现场交底记录编交底日期:工程名称分项工程号:临电工程建 设 单位施 工 单位监 理 单位其 他 单位交底内容及交底情况:临电工程施工、管理、安全使用技术交底一、工程概况:本工程由甲方提供 630KVA 市政电源及 275KVA 柴油发电机备用电源,施工单位从市政电源及备用电源分别接驳。二、施工准备:1.材料要求:设备、材料必须有出厂质量合格证,有相应资质等级检测部门出具的检测报告、产品性能和使用说明书。进场后应进行外观检查和安全性能测试,合格后方可使用和安装。2.材料报验必须按甲方“材料(设备)进场检查制度”执行,尤其是首批次材料进场,必须完善所有资料后进行进场报验。3.施工前必须向作业班组进行施工技术交底,贯彻质量合格标准及工艺要求。形成书面交底资料,上报甲方备案。三、施工及使用要求:1.严格按照《建设工程施工现场供电安全规范》GB50194-2014 及审批通过的《临时用电组织设计》进行施工;2.施工现场采用三相五线制配电系统(TN-S).为防止触电危险,施工现场内 的 用 电 设 备 均 做 好 保 护 接 零 。 现 场 施 工 的 各 种 电 机 , 电 器 ,携带式及移动式用电设备的底座或裸露的金属表面均应与电力系统的接地点连接。零线与地线不得混用。3.在施工现场专用变压器的供电的 TN-S 接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线引出。4.当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零,另一部分设备做保护接地。采用 TN 系统做保护接零时,工作零线(N 线)必须通过总漏电保护器,保护零线(PE 线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部 TN-S 接零保护系统。5.在 TN 接零保护系统中,通过总漏电保护器的工作零线与保护零线之间必须不得再做电气连接。6.在 TN 接零保护系统中,PE 零线应单独敷设。重复接地线必须与PE 线相连接,严禁与 N 线相连接。7.施工现场的临时用电电力系统严禁利用大地做相线或零线。8.保护零线必须采用绝缘导线:配电装置和电动机械连接为截面不小于的绝缘多股铜线。手持式电动工具的 PE 线应为截面不小于的绝缘多股铜线。线上严禁装设开关或熔断器,严禁通过工作电流,且严禁断线。10.相线、N 线、PE 线的颜色标志记必须符合以下规...
