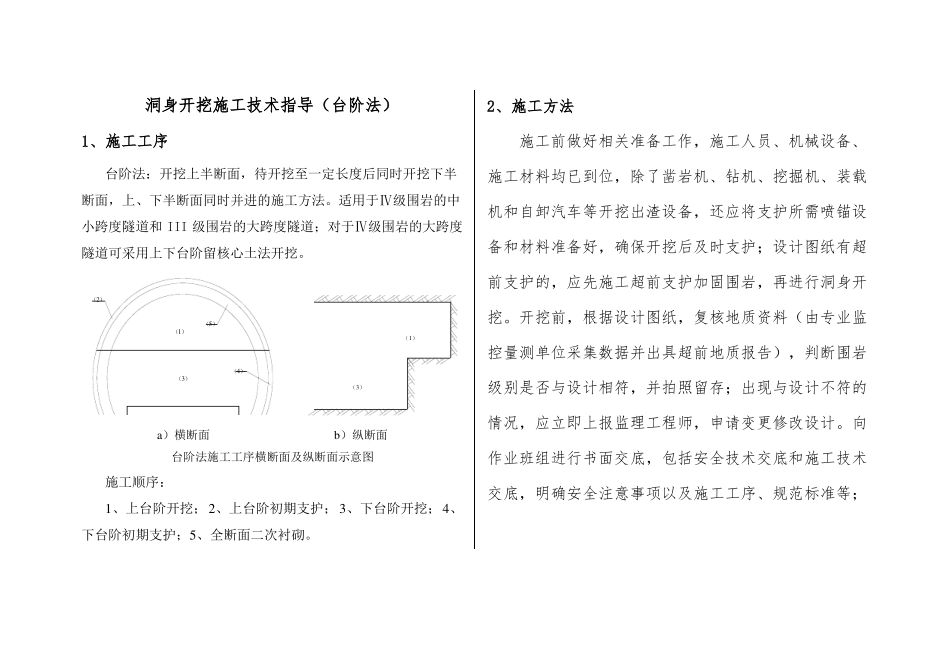

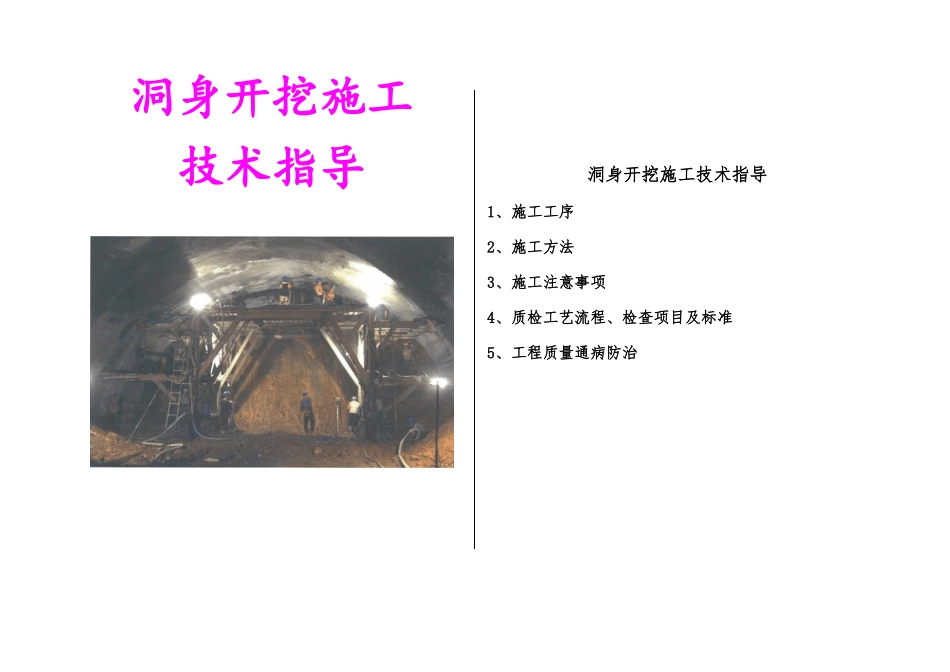

洞身开挖施工技术指导洞身开挖施工技术指导1、施工工序2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治洞身开挖施工技术指导（台阶法）1、施工工序台阶法：开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法。适用于Ⅳ级围岩的中小跨度隧道和 III 级围岩的大跨度隧道；对于Ⅳ级围岩的大跨度隧道可采用上下台阶留核心土法开挖。（2）（5）（1）（1）（4）（3）（3）a）横断面b）纵断面台阶法施工工序横断面及纵断面示意图施工顺序：1、上台阶开挖；2、上台阶初期支护； 3、下台阶开挖；4、下台阶初期支护；5、全断面二次衬砌。2、施工方法施工前做好相关准备工作，施工人员、机械设备、施工材料均已到位，除了凿岩机、钻机、挖掘机、装载机和自卸汽车等开挖出渣设备，还应将支护所需喷锚设备和材料准备好，确保开挖后及时支护；设计图纸有超前支护的，应先施工超前支护加固围岩，再进行洞身开挖。开挖前，根据设计图纸，复核地质资料（由专业监控量测单位采集数据并出具超前地质报告），判断围岩级别是否与设计相符，并拍照留存；出现与设计不符的情况，应立即上报监理工程师，申请变更修改设计。向作业班组进行书面交底，包括安全技术交底和施工技术交底，明确安全注意事项以及施工工序、规范标准等；测量放样出隧道中线、开挖轮廓线和高程，将数据书面交底给作业班组。隧道洞身开挖前,应进行专门钻爆设计。设计的内容应包括：炮眼（掏槽眼、辅助眼、周边眼）的布置、数目、深度和角度、装药量和装药结构、起爆方法和爆破顺序等。设计图应包括：炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。钻爆设计还应根据工程地质、地形环境、开挖断面、开挖方法、循环进尺、钻眼机具、爆破材料和出渣能力等因素综合考虑，并根据实际爆破效果及围岩变化情况分析各相关影响因素，及时调整爆破设计参数，确保爆破效果符合规范要求。钻爆作业应按照钻爆设计进行，工艺流程图如下：爆破设计测量放线钻孔装药计算钻孔质量检查清理钻孔爆破材料准备装药与堵塞准备填充材料网络检查连接起爆网络设备警戒起爆调整爆通风破参数爆破效果检验钻爆作业工艺流程框图测量放样布眼：（1）钻眼前应定出开挖断面中线、水平线，用红油漆准确绘出开挖断面轮廓线，并标出炮眼位置（误差不超过 5cm）,经检查符合设计要求后方可钻眼；（2）当开挖面凸凹较大时，应按实际情况调整炮...
