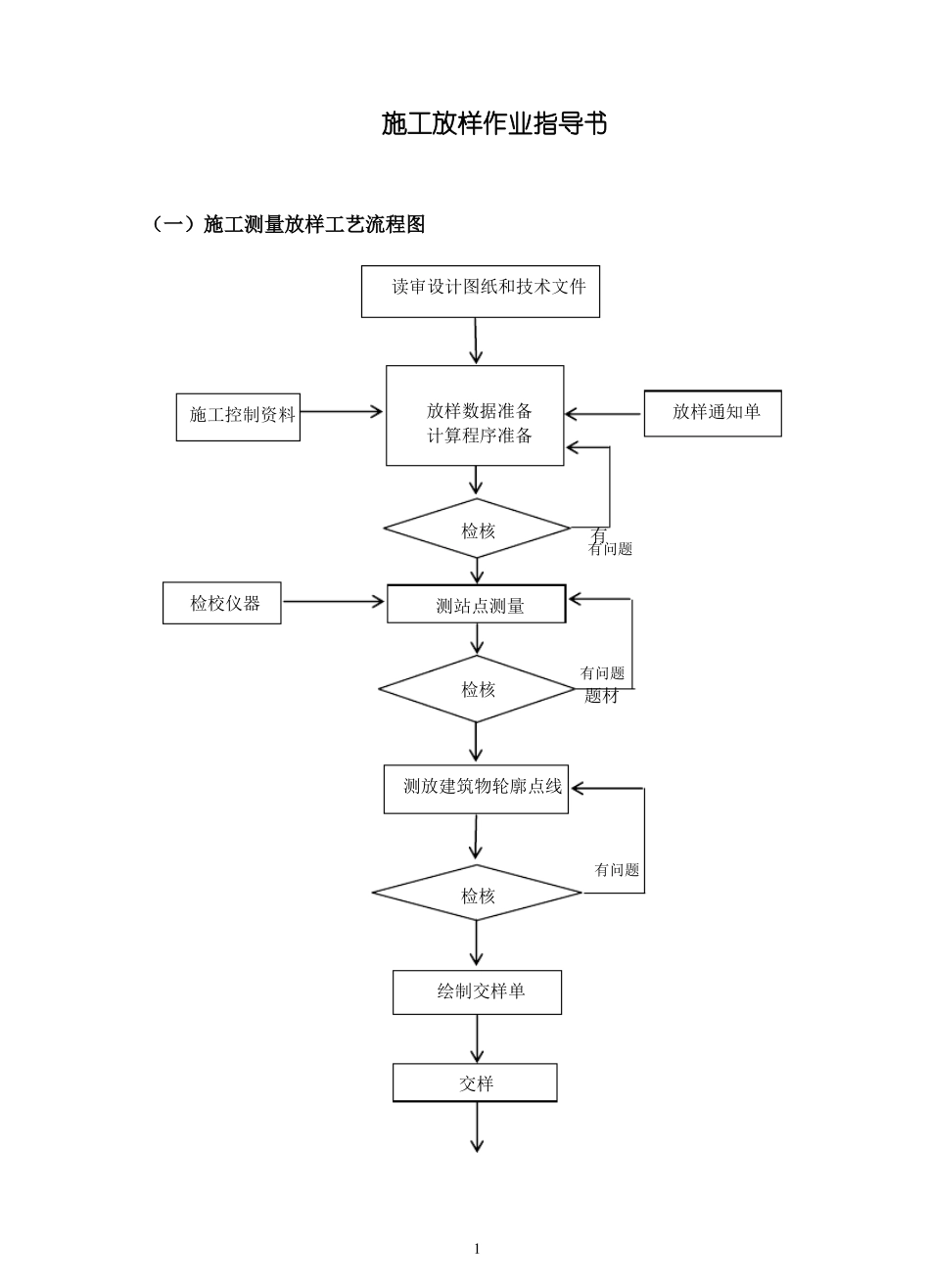

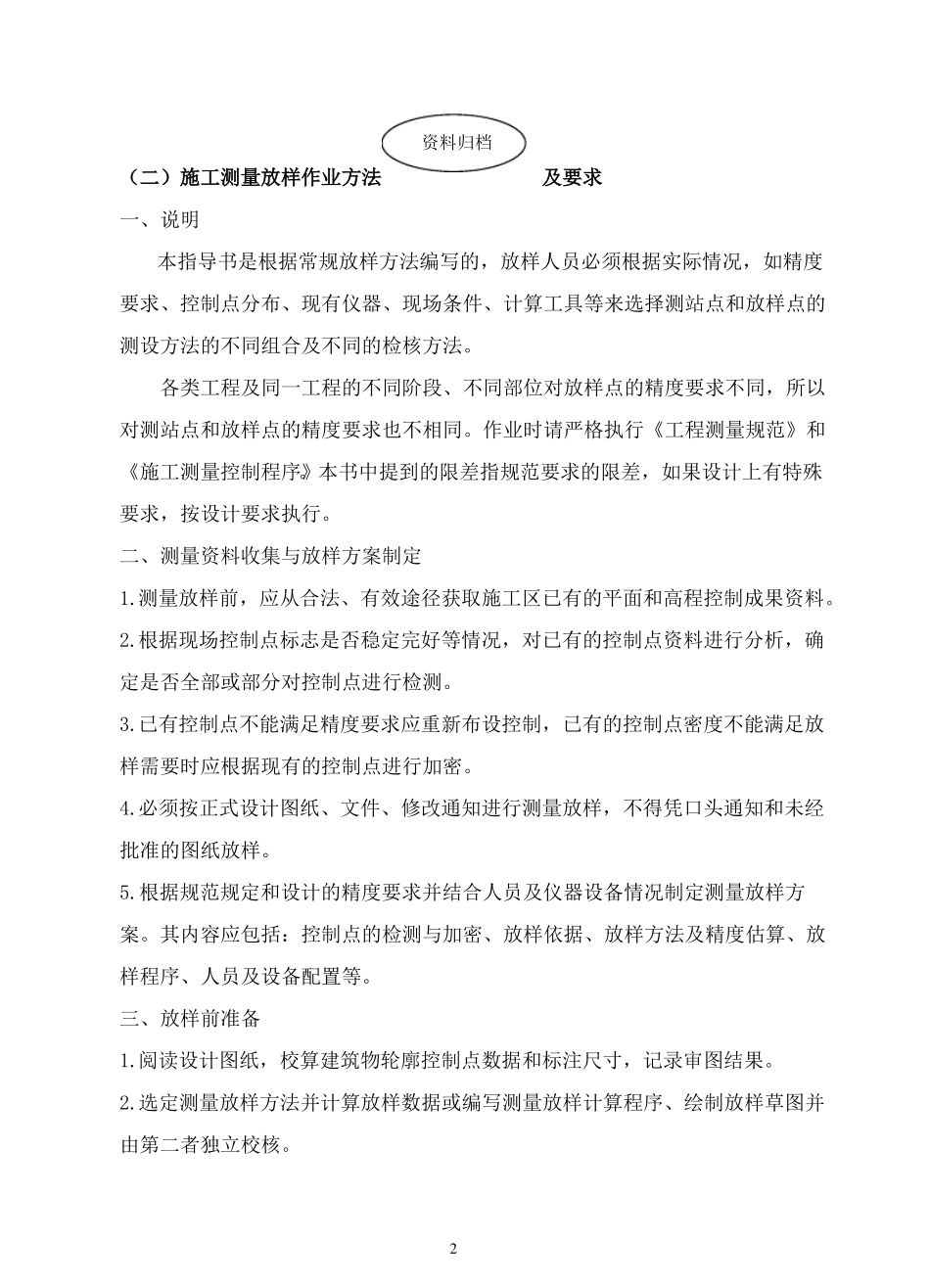

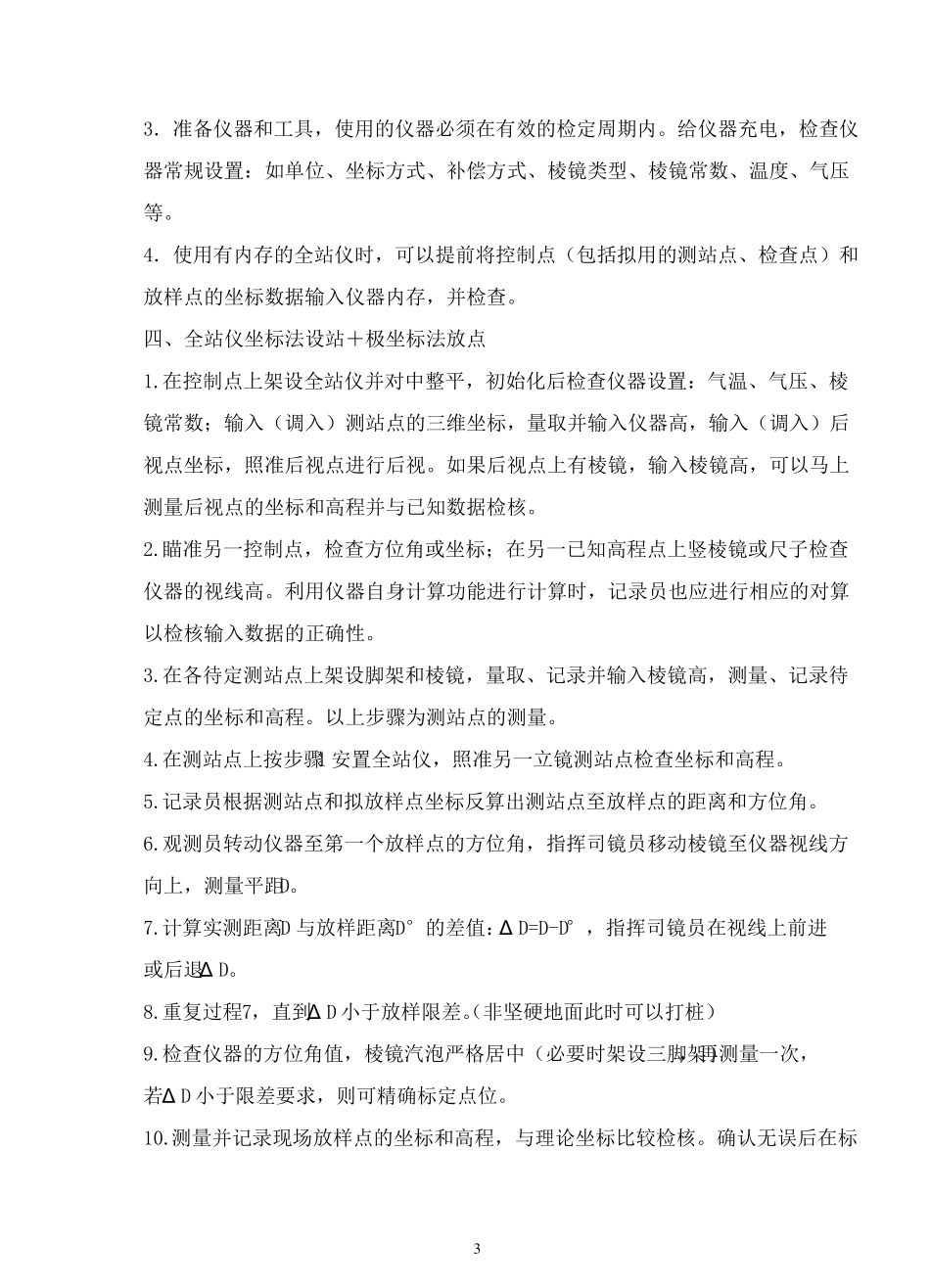

施工放样作业指导书（一）施工测量放样工艺流程图施工控制资料检核有检校仪器测站点测量有问题读审设计图纸和技术文件放样数据准备计算程序准备放样通知单有问题检核题材测放建筑物轮廓点线检核绘制交样单交样有问题1资料归档（二）施工测量放样作业方法一、说明及要求本指导书是根据常规放样方法编写的，放样人员必须根据实际情况，如精度要求、控制点分布、现有仪器、现场条件、计算工具等来选择测站点和放样点的测设方法的不同组合及不同的检核方法。各类工程及同一工程的不同阶段、不同部位对放样点的精度要求不同，所以对测站点和放样点的精度要求也不相同。作业时请严格执行《工程测量规范》和《施工测量控制程序》。本书中提到的限差指规范要求的限差，如果设计上有特殊要求，按设计要求执行。二、测量资料收集与放样方案制定1.测量放样前，应从合法、有效途径获取施工区已有的平面和高程控制成果资料。2.根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。3.已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。4.必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。5.根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。三、放样前准备1.阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。2.选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。23．准备仪器和工具，使用的仪器必须在有效的检定周期内。给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。4．使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。四、全站仪坐标法设站＋极坐标法放点1.在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。2.瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的...
