施工测量方案施工技术交底

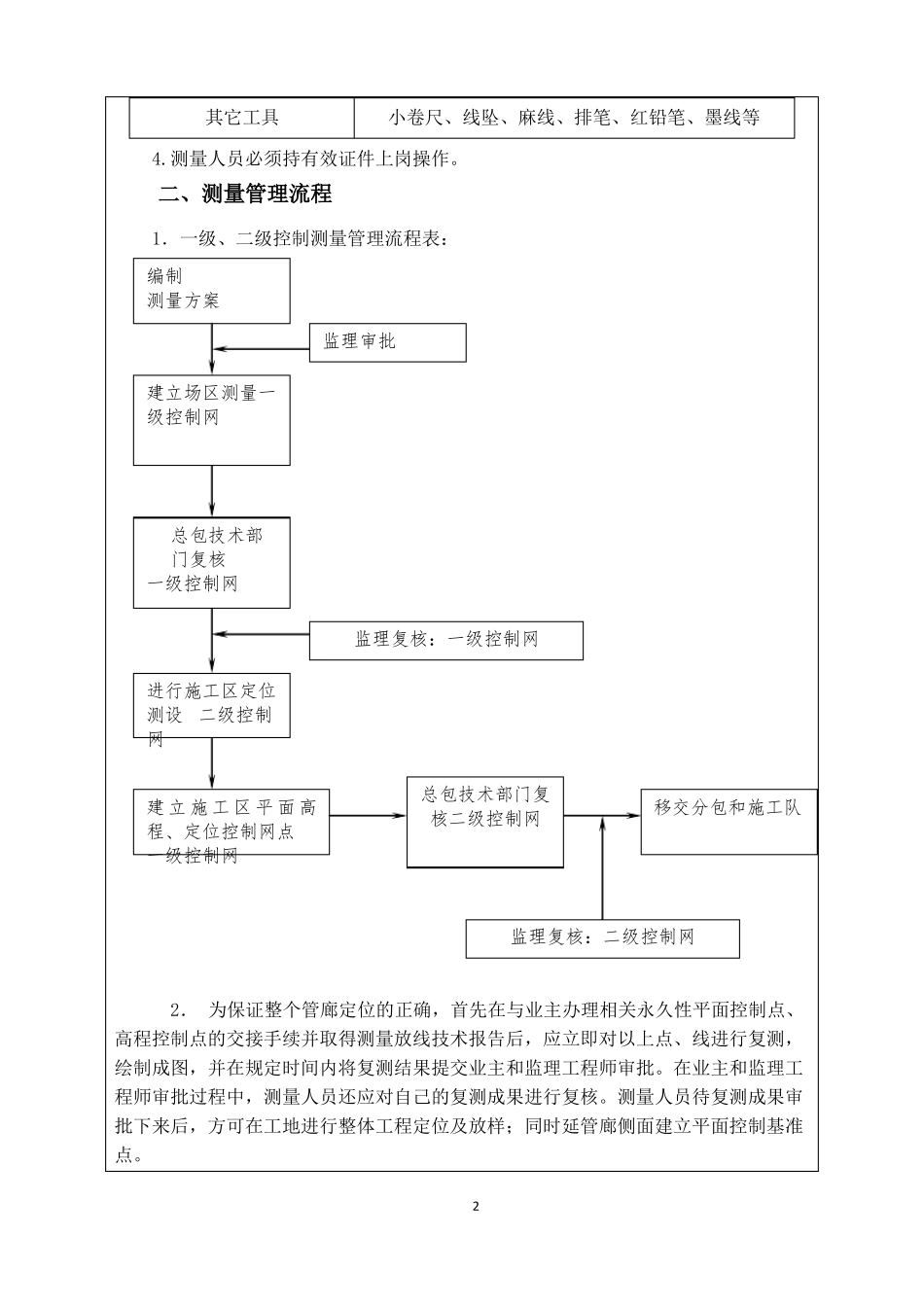

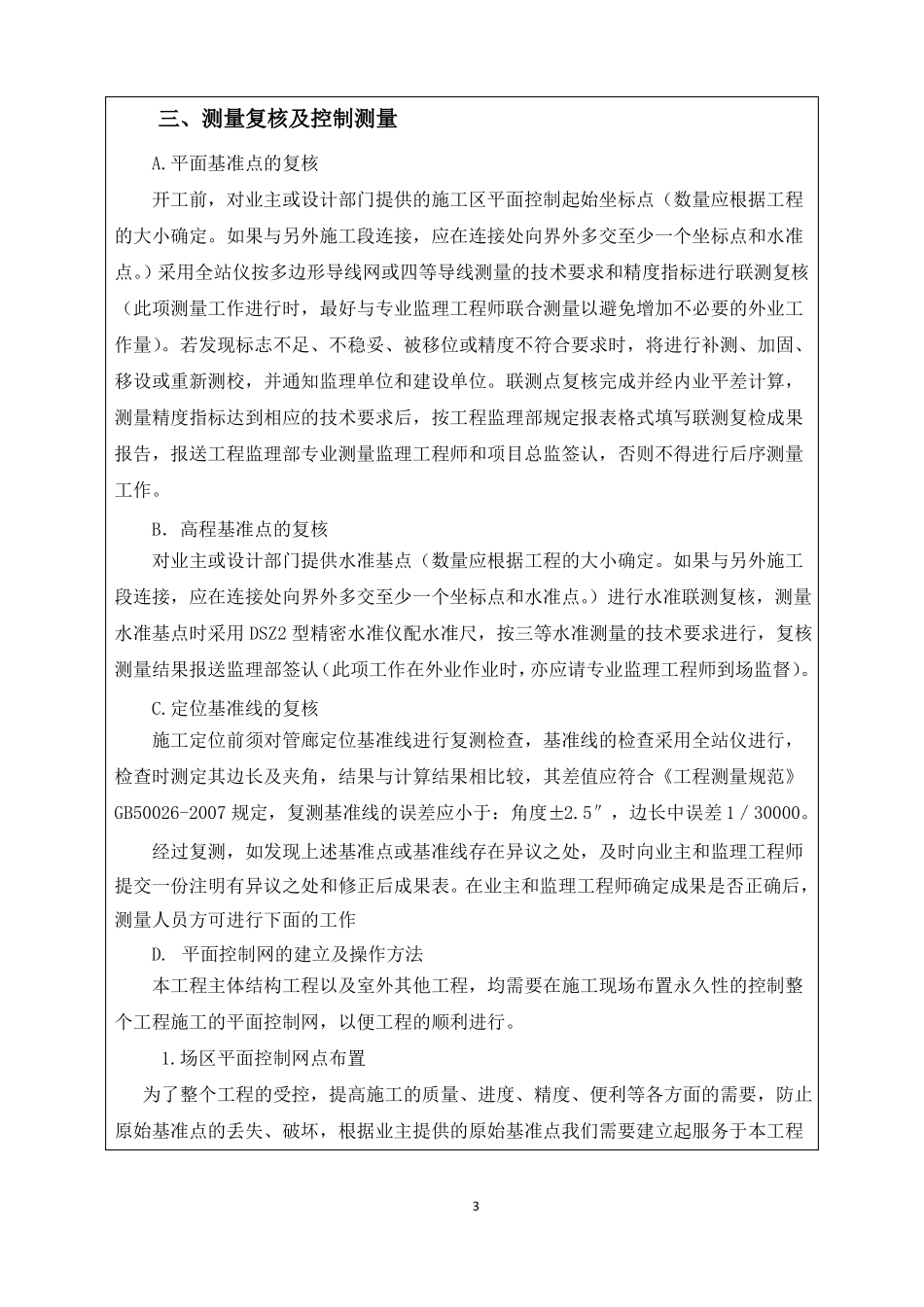

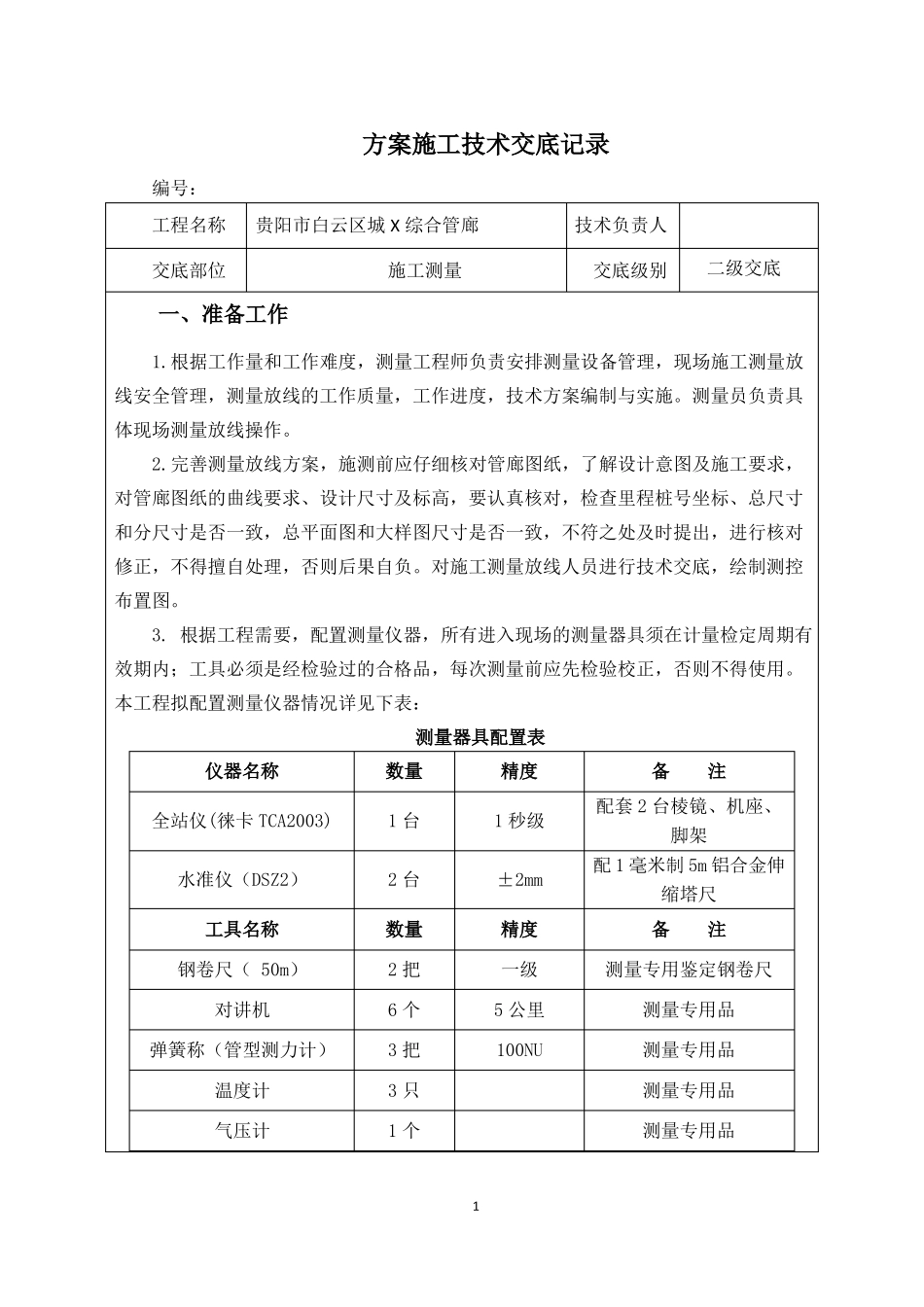

方案施工技术交底记录编号：工程名称交底部位贵阳市白云区城 X 综合管廊施工测量技术负责人交底级别二级交底一、准备工作1.根据工作量和工作难度，测量工程师负责安排测量设备管理，现场施工测量放线安全管理，测量放线的工作质量，工作进度，技术方案编制与实施。测量员负责具体现场测量放线操作。2.完善测量放线方案，施测前应仔细核对管廊图纸，了解设计意图及施工要求，对管廊图纸的曲线要求、设计尺寸及标高，要认真核对，检查里程桩号坐标、总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。对施工测量放线人员进行技术交底，绘制测控布置图。3. 根据工程需要，配置测量仪器，所有进入现场的测量器具须在计量检定周期有效期内；工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。本工程拟配置测量仪器情况详见下表：测量器具配置表仪器名称全站仪(徕卡 TCA2003)水准仪（DSZ2）工具名称钢卷尺（ 50m）对讲机弹簧称（管型测力计）温度计气压计数量1 台2 台数量2 把6 个3 把3 只1 个精度1 秒级±2mm精度一级5 公里100NU备注配套 2 台棱镜、机座、脚架配 1 毫米制 5m 铝合金伸缩塔尺备注测量专用鉴定钢卷尺测量专用品测量专用品测量专用品测量专用品1其它工具小卷尺、线坠、麻线、排笔、红铅笔、墨线等4.测量人员必须持有效证件上岗操作。二、测量管理流程1．一级、二级控制测量管理流程表：编制测量方案监理审批建立场区测量一级控制网总包技术部门复核一级控制网监理复核：一级控制网进行施工区定位测设 二级控制网总包技术部门复核二级控制网建 立 施 工 区 平 面 高程、定位控制网点一级控制网移交分包和施工队监理复核：二级控制网2． 为保证整个管廊定位的正确，首先在与业主办理相关永久性平面控制点、高程控制点的交接手续并取得测量放线技术报告后，应立即对以上点、线进行复测，绘制成图，并在规定时间内将复测结果提交业主和监理工程师审批。在业主和监理工程师审批过程中，测量人员还应对自己的复测成果进行复核。测量人员待复测成果审批下来后，方可在工地进行整体工程定位及放样；同时延管廊侧面建立平面控制基准点。2三、测量复核及控制测量A.平面基准点的复核开工前，对业主或设计部门提供的施工区平面控制起始坐标点（数量应根据工程的大小确定。如果与另外施工段连接，应在连接处向界外多交至少一个坐标...
