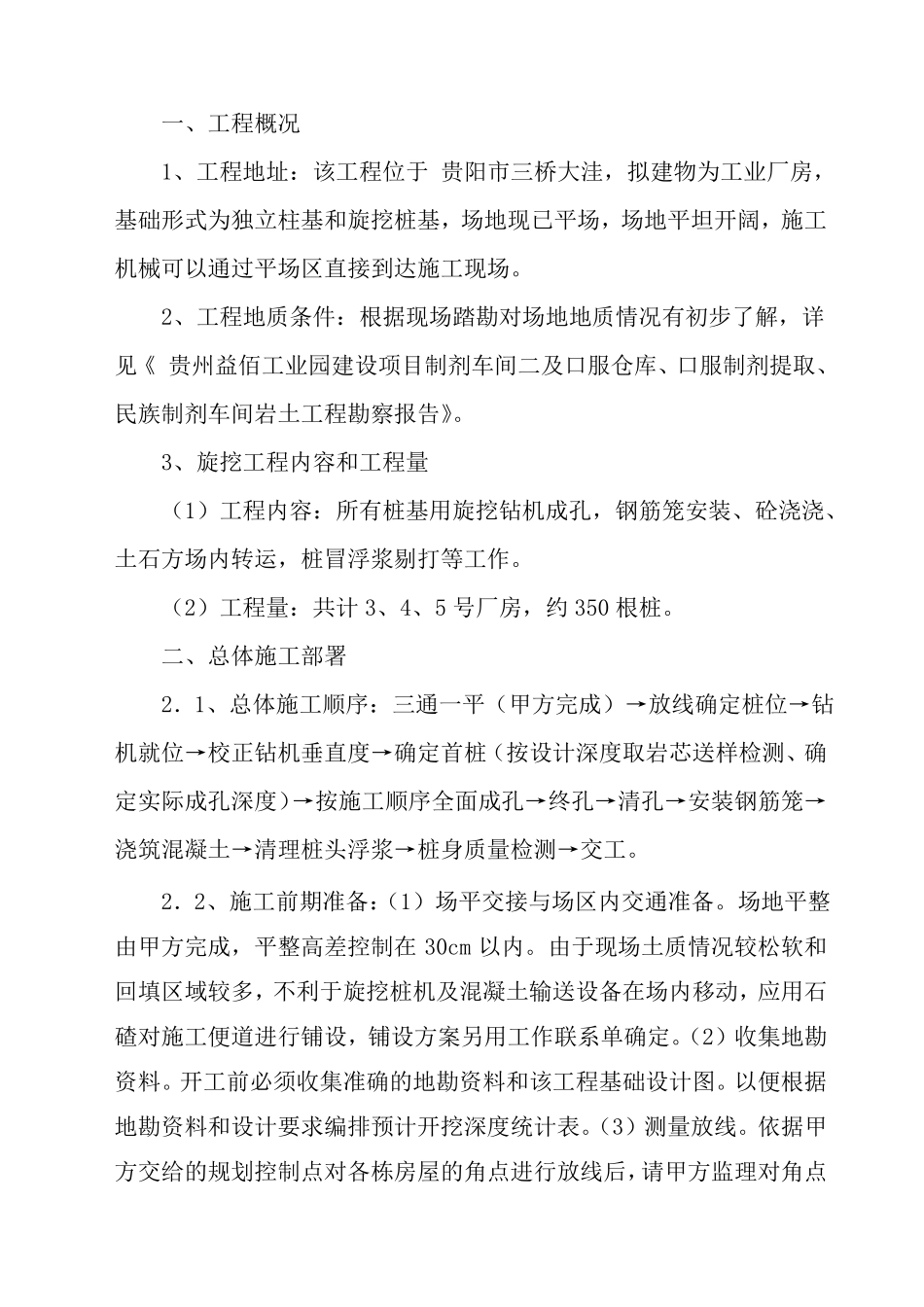

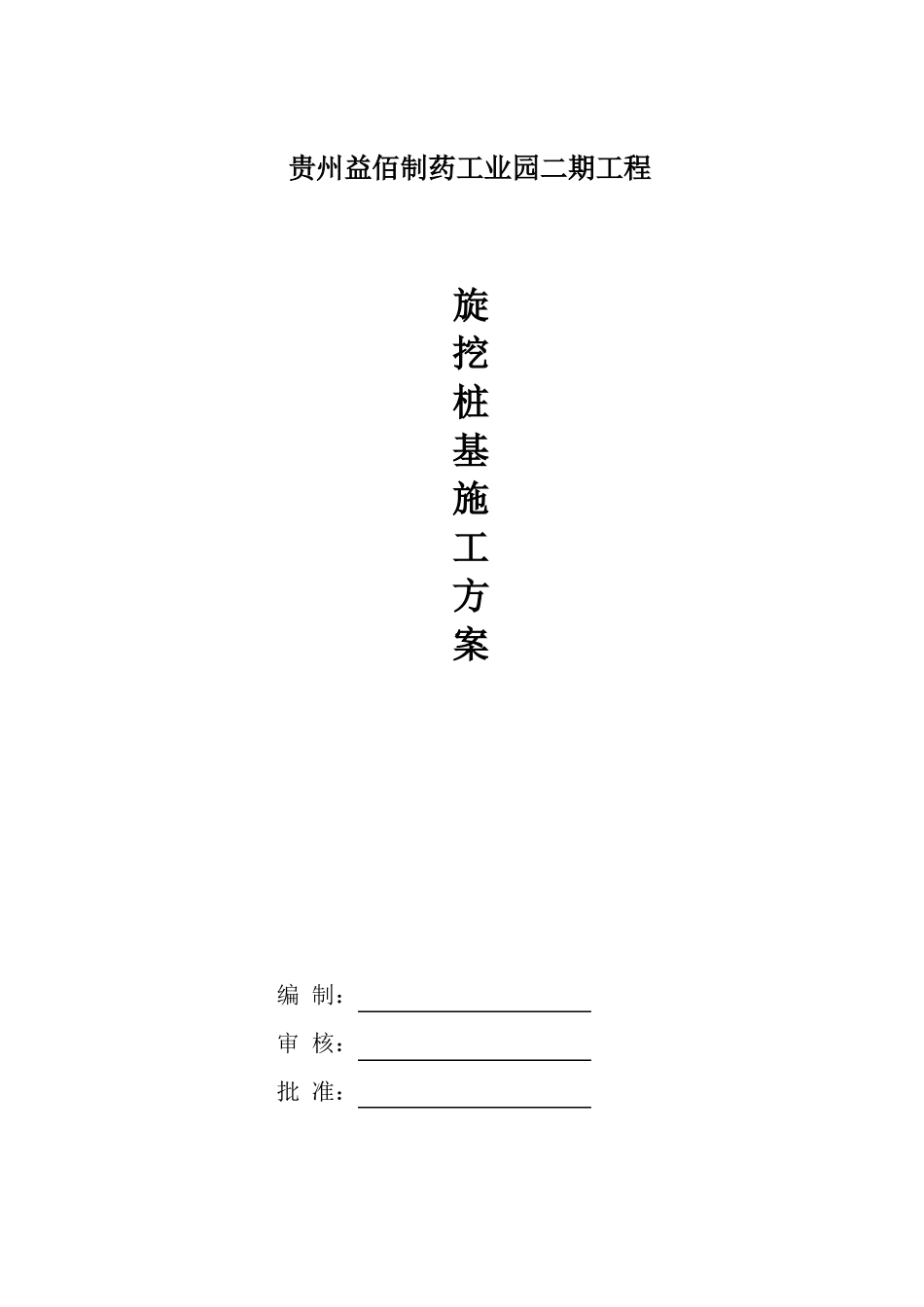

贵州益佰制药工业园二期工程编 制:审 核:批 准:旋挖桩基施工方案目录一、工程概况1、工程地址2、工程地质条件3、工作和主要工程量二、总体施工部署1、总体施工顺序2、施工前期准备3、施工平面布置及临时设施4、施工进度和工期安排5、设备、机械配置计划6、劳动力配备计划7、施工用电计划三、旋挖桩施工1、编制依据2、旋挖钻孔桩施工流程图3、旋挖钻孔施工方法四、钢筋笼的制作和安装五、混凝土浇筑六、灌注桩主要质量技术保证措施七、不良地质条件处理措施八、管理组织构架九、质量合格措施十、文明施工管理1、施工现场管理2、噪音控制一、工程概况1、工程地址:该工程位于 贵阳市三桥大洼,拟建物为工业厂房,基础形式为独立柱基和旋挖桩基,场地现已平场,场地平坦开阔,施工机械可以通过平场区直接到达施工现场。2、工程地质条件:根据现场踏勘对场地地质情况有初步了解,详见《 贵州益佰工业园建设项目制剂车间二及口服仓库、口服制剂提取、民族制剂车间岩土工程勘察报告》。3、旋挖工程内容和工程量(1)工程内容:所有桩基用旋挖钻机成孔,钢筋笼安装、砼浇浇、土石方场内转运,桩冒浮浆剔打等工作。(2)工程量:共计 3、4、5 号厂房,约 350 根桩。二、总体施工部署2.1、总体施工顺序:三通一平(甲方完成)→放线确定桩位→钻机就位→校正钻机垂直度→确定首桩(按设计深度取岩芯送样检测、确定实际成孔深度)→按施工顺序全面成孔→终孔→清孔→安装钢筋笼→浇筑混凝土→清理桩头浮浆→桩身质量检测→交工。2.2、施工前期准备:(1)场平交接与场区内交通准备。场地平整由甲方完成,平整高差控制在 30cm 以内。由于现场土质情况较松软和回填区域较多,不利于旋挖桩机及混凝土输送设备在场内移动,应用石碴对施工便道进行铺设,铺设方案另用工作联系单确定。(2)收集地勘资料。开工前必须收集准确的地勘资料和该工程基础设计图。以便根据地勘资料和设计要求编排预计开挖深度统计表。(3)测量放线。依据甲方交给的规划控制点对各栋房屋的角点进行放线后,请甲方监理对角点进行复查,确认后方可进行单孔放线,在单孔放线放完一批(约 10 个),再请监理复查认可后旋挖机方可开钻。(4)准备各种设备及配件。详细分析设计要求、地质条件,考虑所须的设备、配备和可能会遇到的问题及处理方法;对机械设备进行全面检修保养;做各种设备及配件的备料工作。2.3、施工平面布置及临时设施:根据甲方已编订好的施工平面布置图...
