旋挖灌注桩施工技术交底记录

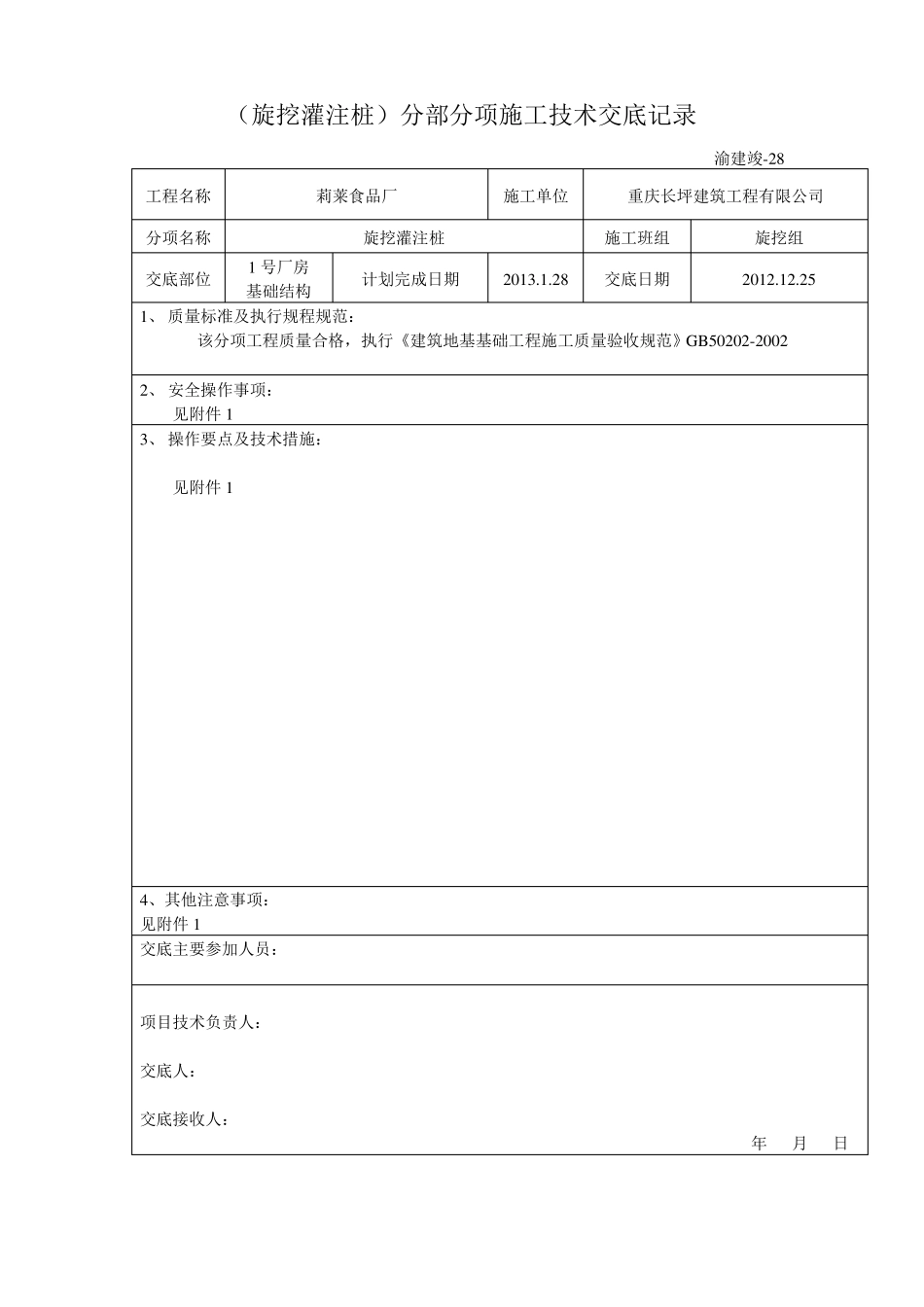

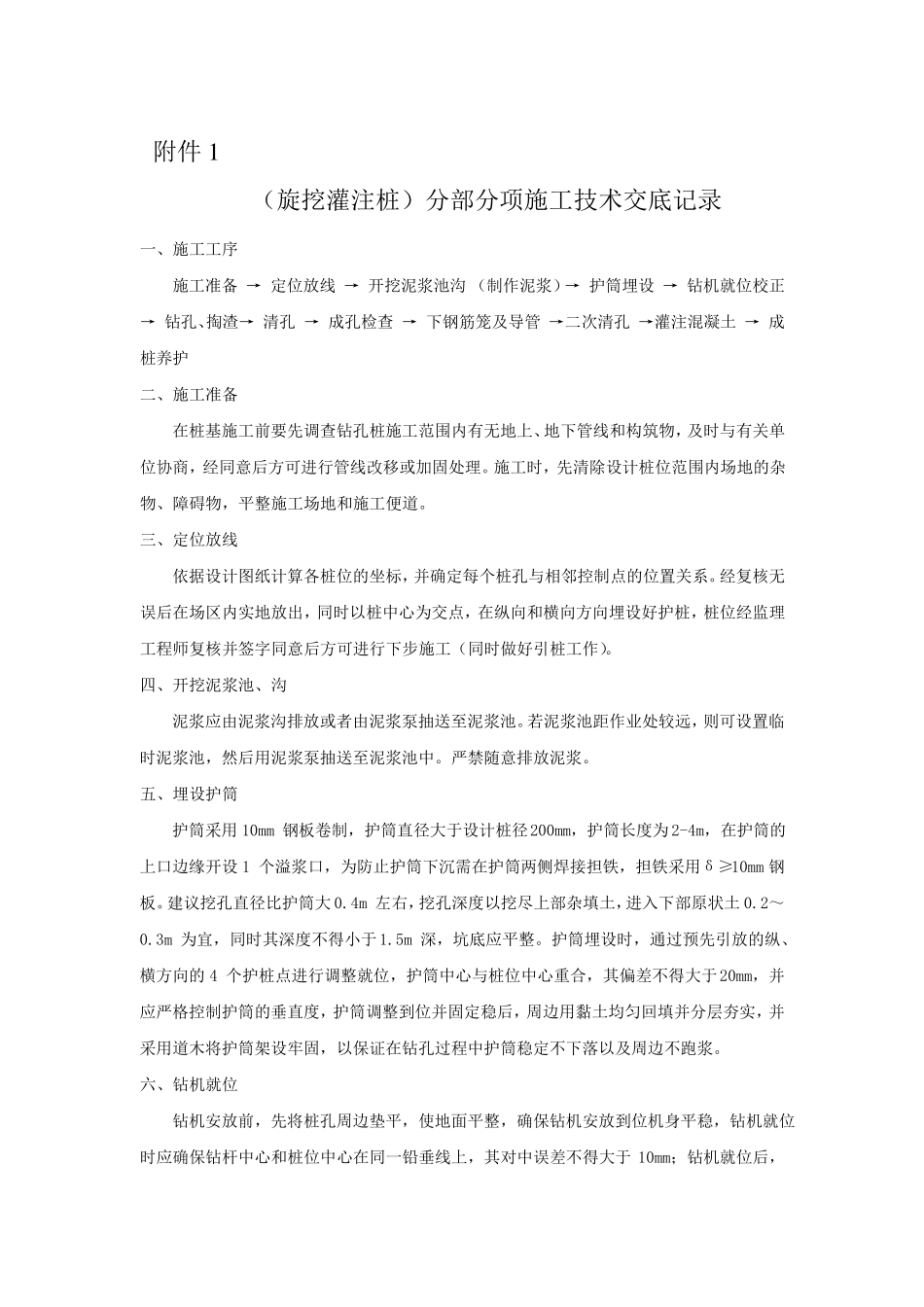

（旋挖灌注桩）分部分项施工技术交底记录渝建竣-28工程名称分项名称交底部位1 号厂房基础结构莉莱食品厂旋挖灌注桩计划完成日期2013.1.28施工单位重庆长坪建筑工程有限公司施工班组交底日期旋挖组2012.12.251、 质量标准及执行规程规范：该分项工程质量合格，执行《建筑地基基础工程施工质量验收规范》GB50202-20022、 安全操作事项：见附件 13、 操作要点及技术措施：见附件 14、其他注意事项：见附件 1交底主要参加人员：项目技术负责人：交底人：交底接收人：年月日附件 1（旋挖灌注桩）分部分项施工技术交底记录一、施工工序施工准备 → 定位放线 → 开挖泥浆池沟 （制作泥浆）→ 护筒埋设 → 钻机就位校正→ 钻孔、掏渣→ 清孔 → 成孔检查 → 下钢筋笼及导管 →二次清孔 →灌注混凝土 → 成桩养护二、施工准备在桩基施工前要先调查钻孔桩施工范围内有无地上、地下管线和构筑物，及时与有关单位协商，经同意后方可进行管线改移或加固处理。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。三、定位放线依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工（同时做好引桩工作）。四、开挖泥浆池、沟泥浆应由泥浆沟排放或者由泥浆泵抽送至泥浆池。若泥浆池距作业处较远，则可设置临时泥浆池，然后用泥浆泵抽送至泥浆池中。严禁随意排放泥浆。五、埋设护筒护筒采用 10mm 钢板卷制，护筒直径大于设计桩径200mm，护筒长度为 2-4m，在护筒的上口边缘开设 1 个溢浆口，为防止护筒下沉需在护筒两侧焊接担铁，担铁采用δ≥10mm 钢板。建议挖孔直径比护筒大 0.4m 左右，挖孔深度以挖尽上部杂填土，进入下部原状土 0.2～0.3m 为宜，同时其深度不得小于1.5m 深，坑底应平整。护筒埋设时，通过预先引放的纵、横方向的 4 个护桩点进行调整就位，护筒中心与桩位中心重合，其偏差不得大于20mm，并应严格控制护筒的垂直度，护筒调整到位并固定稳后，周边用黏土均匀回填并分层夯实，并采用道木将护筒架设牢固，以保证在钻孔过程中护筒稳定不下落以及周边不跑浆。六、钻机就位钻机安放前，先将桩孔周边垫平，使地面平整，确保钻机安放到位机身平稳，钻机就位时应确保钻杆中心和桩位中心在同一铅垂线上，其对中误差不得大于 10mm；钻机就...
